Biologický inverzní mikroskop digitální MAGUS Bio VD350
Expresní doručení
Velký výběr
Osobní přístup
Výhodné ceny

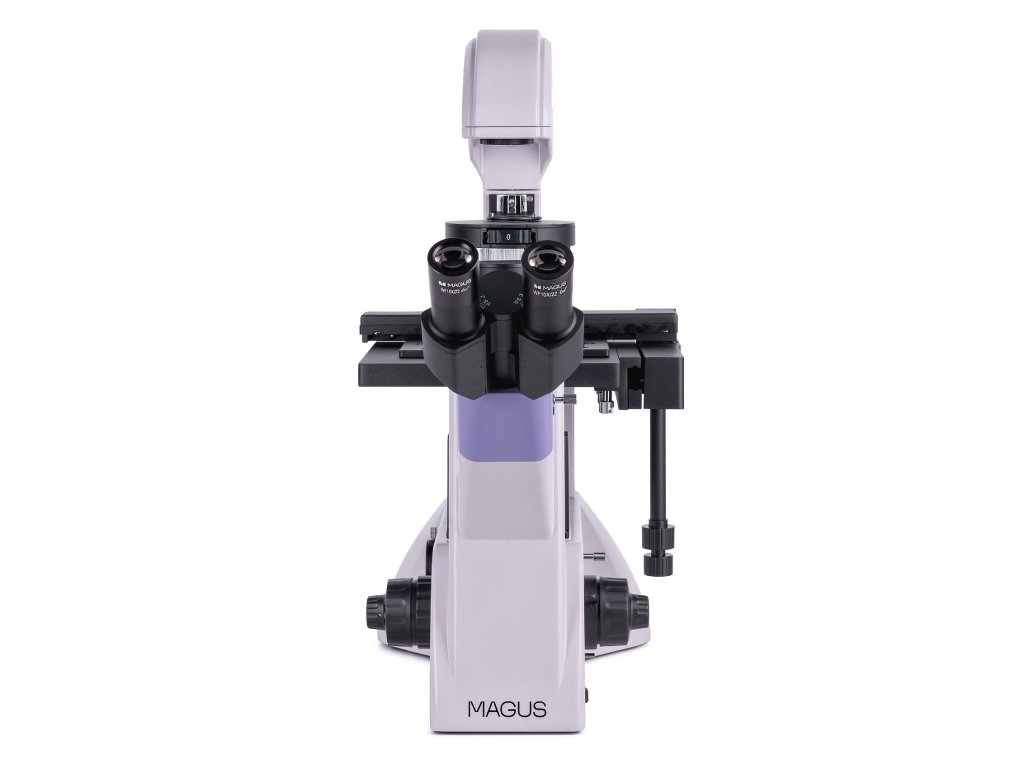

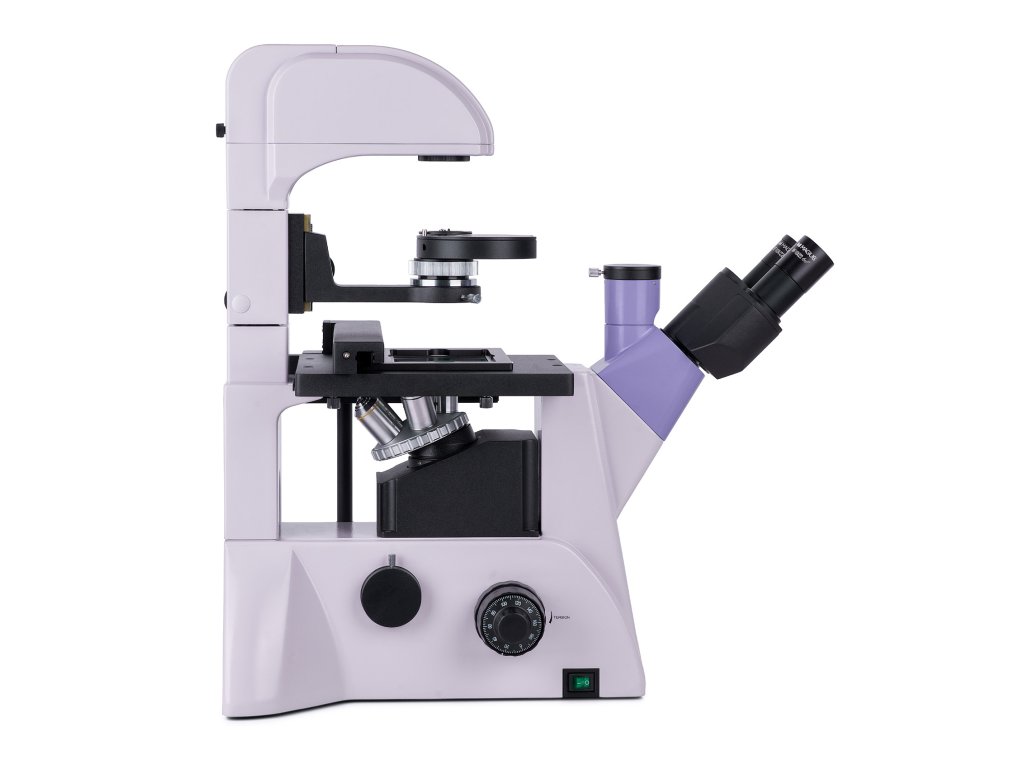

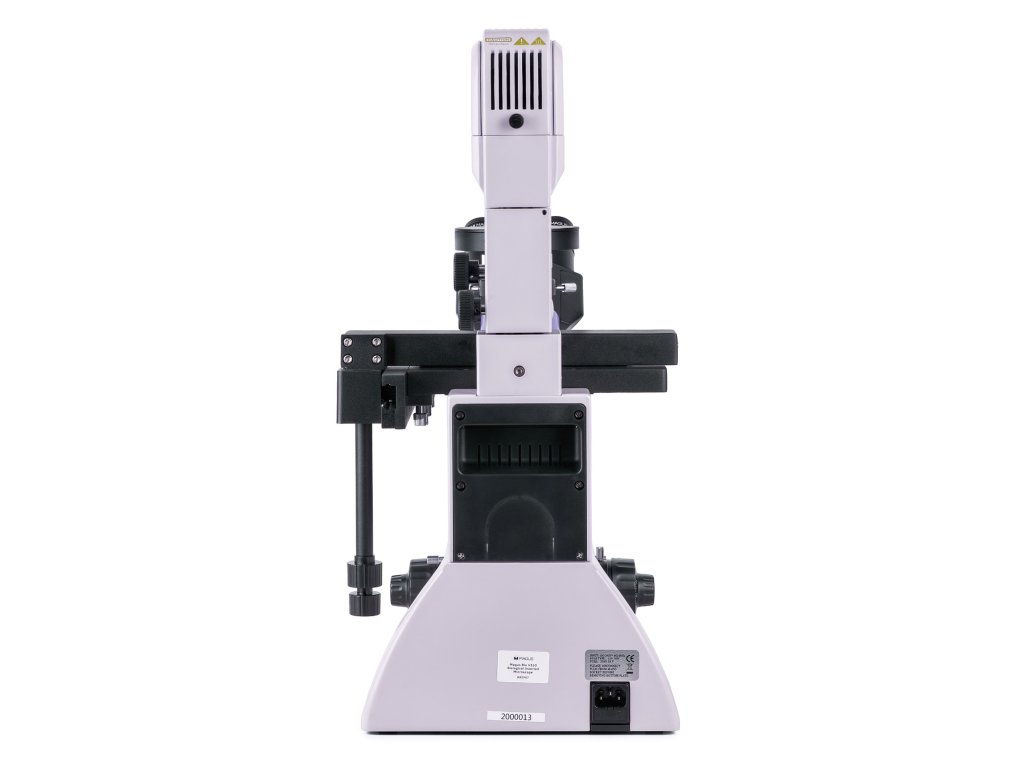

MAGUS Bio V350 je biologický inverzní mikroskop, který se používá ke studiu obarvených i neobarvených vzorků v laboratorním nádobí – Petriho miskách, baňkách, destičkách. Výška misek může být 55 mm a při naklonění stojanu světlovací systémy až 165 mm. Tloušťka dna kompatibilního nádobí je až 1,2 mm. Mikroskop, který využívá techniky mikroskopie v jasném poli a fázového kontrastu v procházejícím světle, má trinokulární tubus/boční port pro montáž digitální kamery a monitoru. Používá se pro běžnou laboratorní a výzkumnou práci i pro výuku.
Digitální fotoaparát
Videookulár s 8,3Mpx digitálním snímačem SONY Exmor. Snímač využívá technologii zadního podsvícení, která zlepšuje citlivost na světlo a vytváří jasný a čistý obraz i při slabém osvětlení. Fotoaparát se používá pro práci pomocí mikroskopické techniky v tmavém nebo světlém poli na objektivech s 4x, 10x a 20x zvětšením. Pracuje také se stereomikroskopy. K připojení k počítači a zobrazení snímků na obrazovce slouží port USB 3.0 s vysokou rychlostí přenosu dat (5 Gb/s).

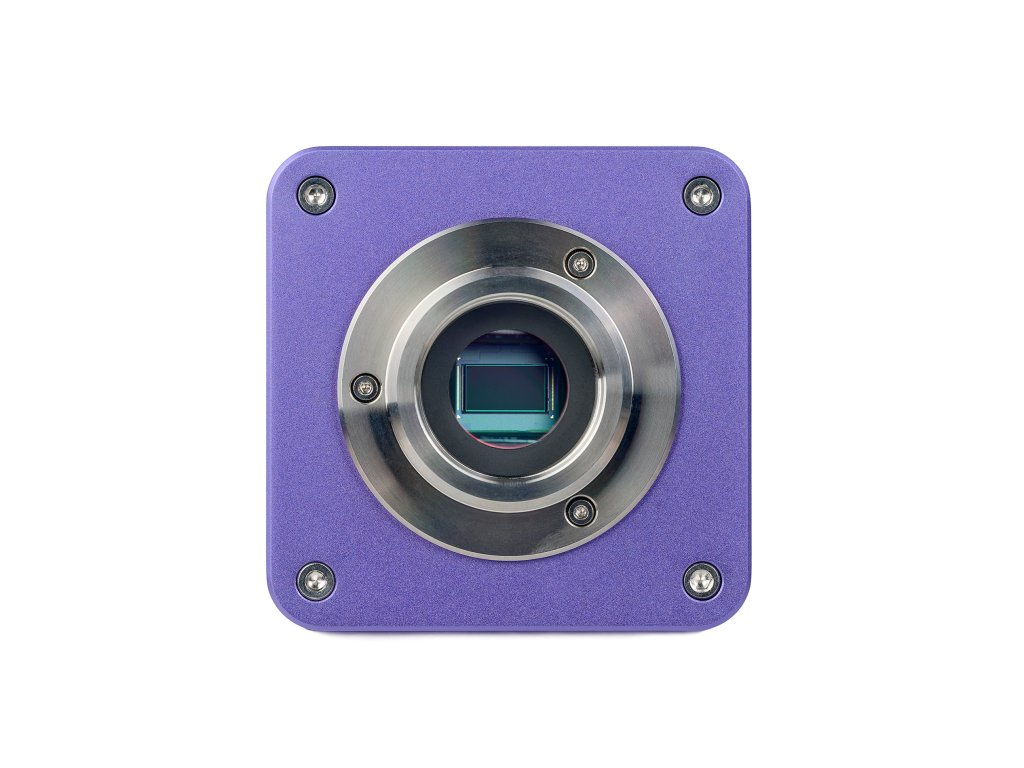

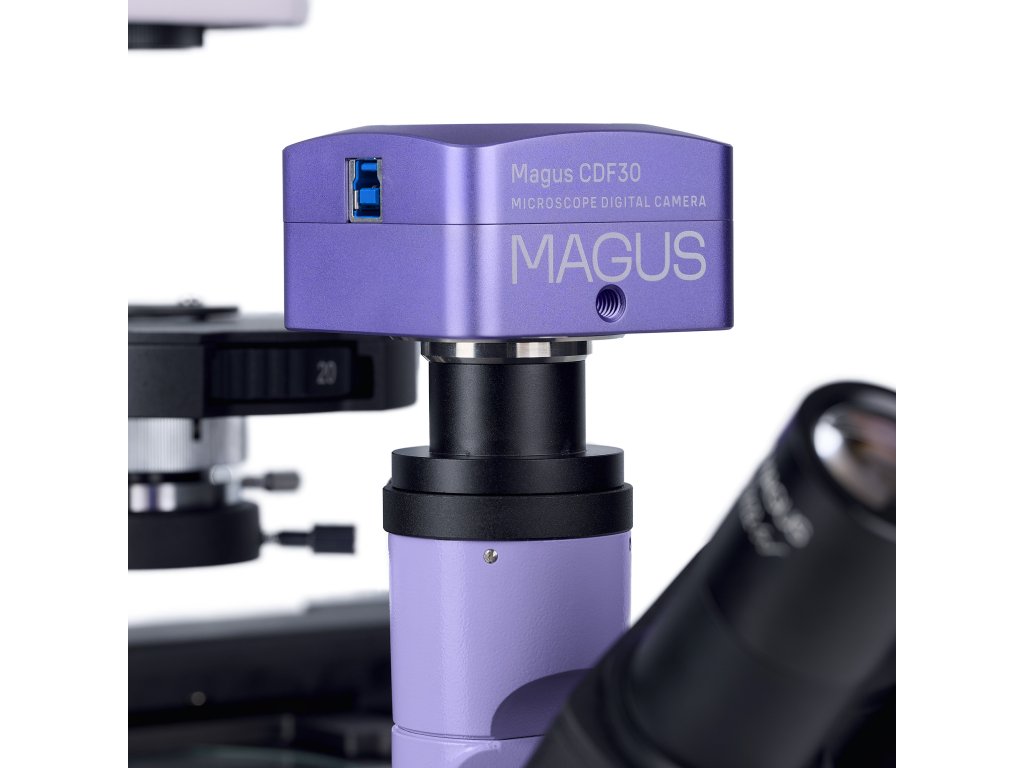

Fotoaparát MAGUS CDF30 se instaluje do trinokulárního tubusu nebo do okulárového tubusu mikroskopu. Maximálního zorného pole bez optických vad lze dosáhnout pomocí adaptéru se zvětšením od 0,65x do 0,9x. K instalaci do tubusu okuláru budete kromě adaptéru potřebovat také adaptér odpovídající průměru tubusu.
Obraz se na obrazovce počítače zobrazuje v maximálním rozlišení 3840x2160 px. Snímková frekvence je 45 fps. Při nižším rozlišení (1920x1080 px) se snímková frekvence zvýší na 70 snímků za sekundu. Přechody mezi jednotlivými snímky jsou téměř nepozorovatelné, bez zpoždění, a tak lze fotoaparát použít ke studiu a prezentaci pohybujících se objektů. Fotografie a videa se zaznamenávají a ukládají v různých formátech.
Optika

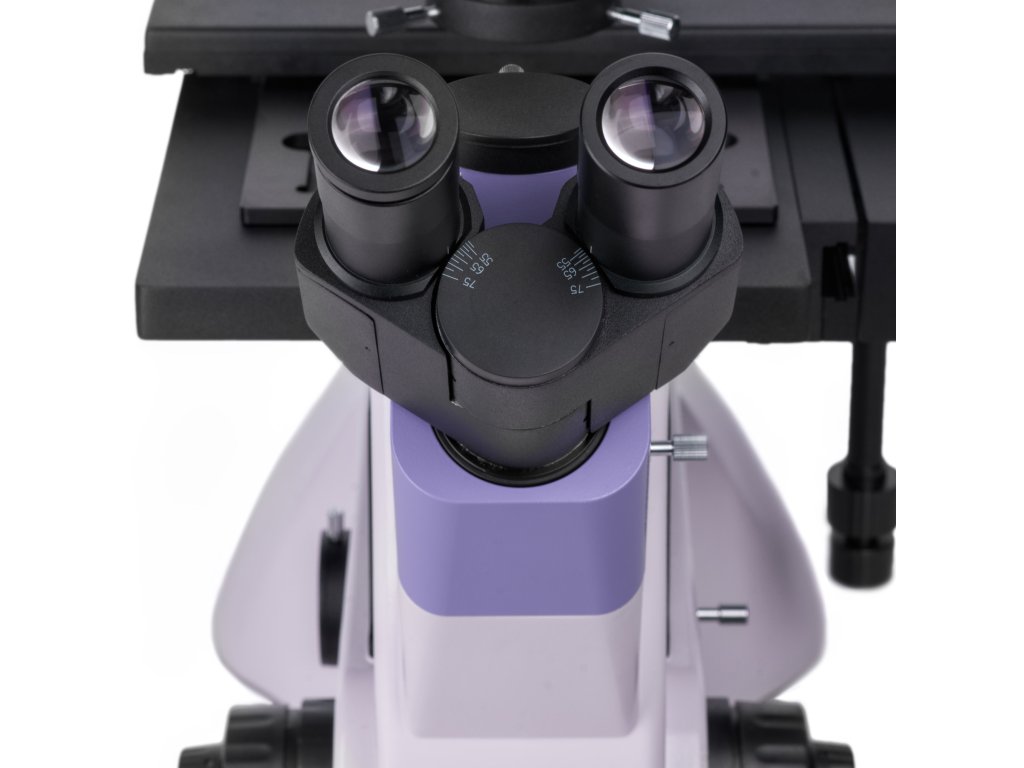

Při sestavování mikroskopu můžete zvolit polohu trinokulární hlavice: Lze ji otočit o 180° a nastavit tak výšku výstupní pupily. Svislou trubku použijte k upevnění monitoru a boční otvor na těle mikroskopu k upevnění digitální kamery. Rozdělení paprsku na těle je 100/0 nebo 0/100, stejně jako 50/50 na trinokulárním tubusu (když je otevřený) nebo 100/0 (když je zavřený).
Součástí jsou čtyři rovinné achromatické objektivy s korekcí na nekonečno, z nichž jeden je fázový. Po instalaci čtyř z nich do revolverového nosiče objektivů zůstane jeden slot volný pro další cíl.
Osvětlení

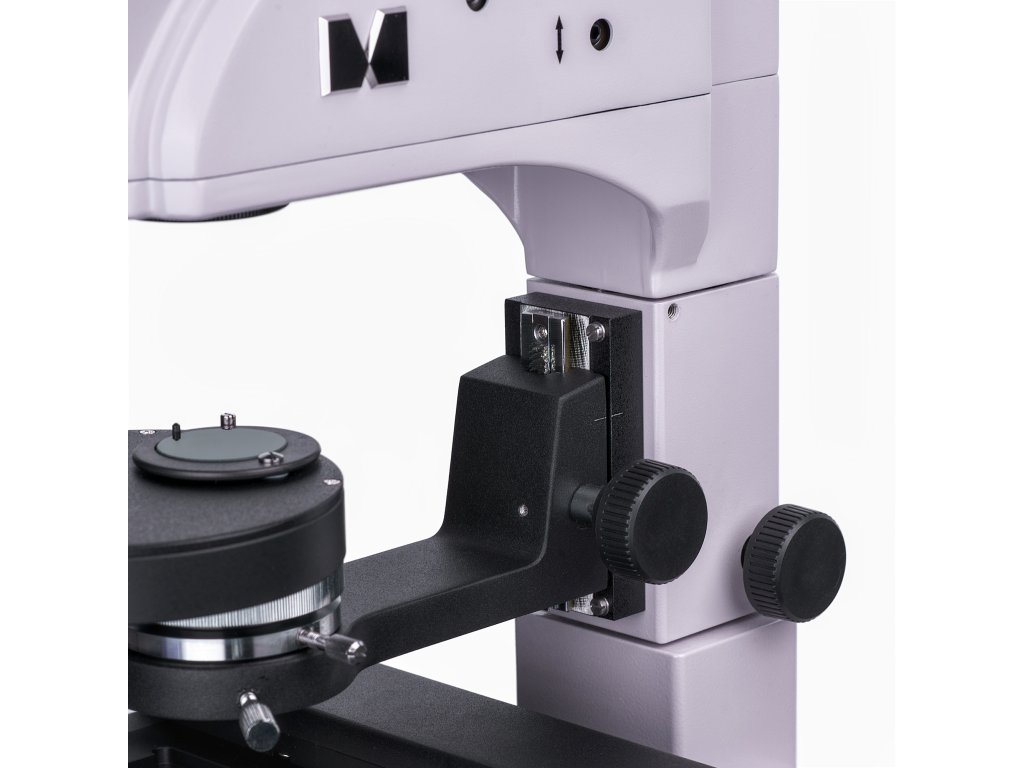

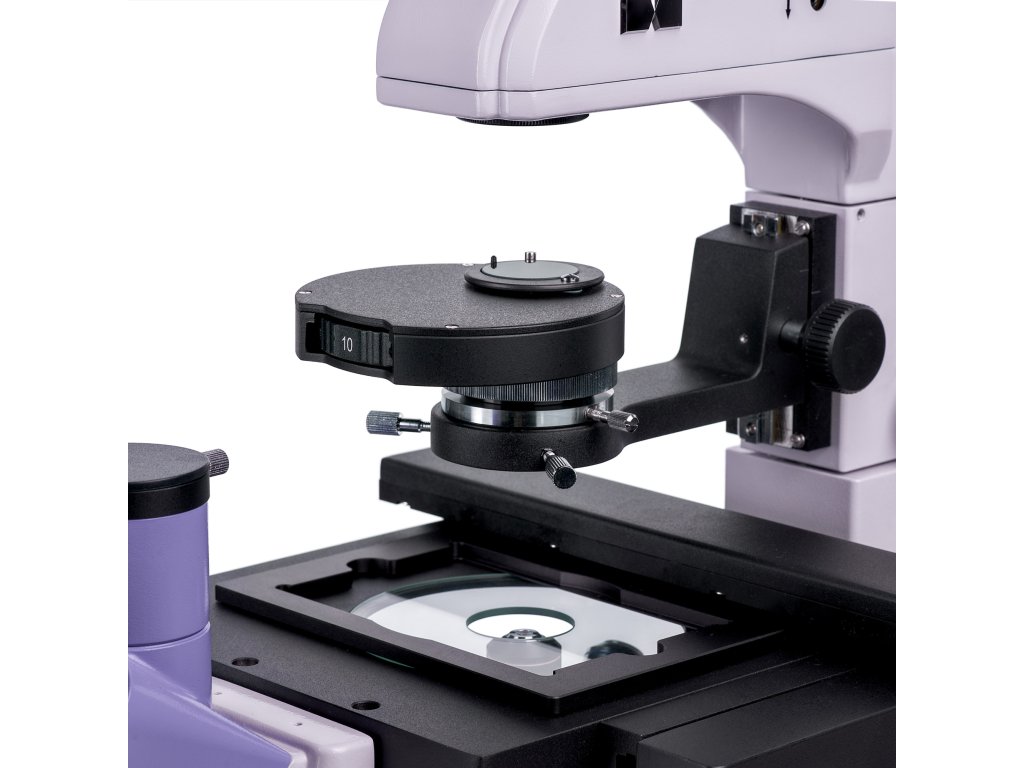

Kondenzor s fázovým kontrastem umožňuje snadné a pohodlné přepínání mezi mikroskopickými technikami. Má čtyři pracovní polohy: volnou aperturu pro techniku jasného pole a apertury 10x, 20x a 40x pro fázový kontrast s použitím vhodného zvětšovacího objektivu.
Zdrojem vyzařovaného světla je 30 W halogenová žárovka, která vyzařuje světlo o teplotě barvy umožňující pohodlnou práci. Má nastavitelný jas a je napájen střídavým proudem. Osvětlovací systém nabízí použití Köhlerova osvětlení pro zvýšení kvality obrazu.
Pracovní stolek a zaostřovací mechanismus
Součástí dodávky jsou čtyři držáky na nádobí pro stolek. Pomocí mechanického přídavného zařízení je lze posouvat podél os X a Y, zatímco samotný stolek zůstává nehybný. Držáky jsou určeny pro laboratorní nádobí různých velikostí.
Zaostřovací mechanismus pracuje bez problémů. Mechanismus hrubého ostření má aretační knoflík a nastavení tuhosti. Hodnota stupnice jemného ostření: 2 μm. Knoflíky jsou umístěny na základně mikroskopu, takže můžete mít při práci ruce v uvolněnější poloze.
Příslušenství
K dispozici jsou další okuláry, fázové objektivy, digitální kamery a kalibrační sklíčka pro mikroskop, které maximalizují možnosti mikroskopu.
Klíčové vlastnosti mikroskopu:
- Pro prohlížení vzorků v laboratorním nádobí o výšce až 55 mm a tloušťce dna až 1,2 mm
- Pokud je stojan osvětlovací soustavy nakloněný, můžete používat nádobí vysoké až 165 mm
- Techniky jasového pole a fázového kontrastu; kondenzor s fázovým kontrastem a polní membránou
- Stolek se 4 držáky misek různých velikostí; mechanické upevnění pro pohyb vzorku podél dvou horizontálních os
- Hlava mikroskopu se otáčí o 180°
- Dvě možnosti upevnění kamery a monitoru: ve vertikálním tubusu a na těle mikroskopu
- Zdroj vyzařovaného světla – 30 W halogenová žárovka napájená střídavým proudem
- Široký sortiment volitelného příslušenství
Klíčové vlastnosti fotoaparátu:
- Barevný snímač CMOS SONY Exmor s technologií zadního podsvícení, vysoká citlivost na světlo
- Provoz v tmavém i světlém poli s použitím objektivů s 4x, 10x a 20x zvětšením
- Připojení k počítači prostřednictvím rozhraní USB 3.0 s rychlostí přenosu dat 5 Gb/s
- Výstup obrazu na monitor v ultra vysokém rozlišení 4K 3840x2160 px (45 snímků/s) nebo Full HD 1920x1080 px (70 snímků/s)
- Ovladače a software pro zpracování obrazu jsou součástí dodávky
- Instalace do trinokulárního tubusu nebo okulárového tubusu mikroskopu

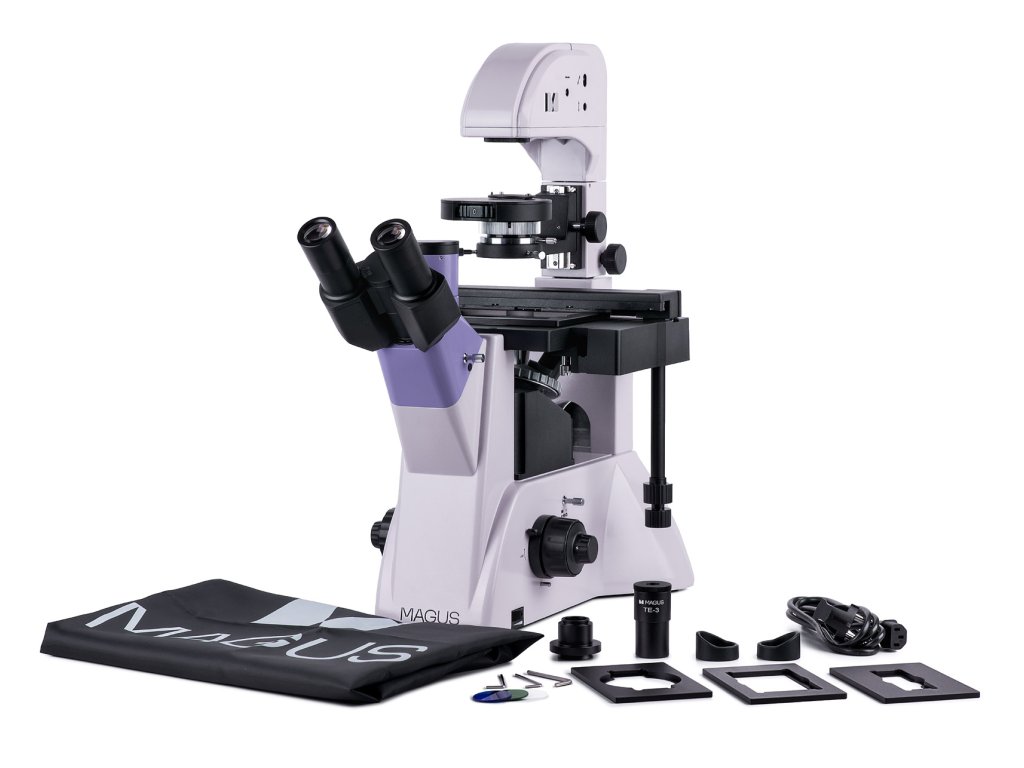

Obsah sady:
- Digitální fotoaparát MAGUS CDF30 (digitální fotoaparát, USB kabel, instalační CD s ovladači a softwarem, uživatelská příručka a záruční list)
- Stojan s vestavěným zdrojem napájení, zdrojem přenášeného světla, zaostřovacím mechanismem, stolkem, držákem kondenzoru, otočnou hlavicí a trinokulárním tubusem
- Kondenzor pro fázový kontrast
- Trinokulární hlava
- Rovinný achromatický objektiv s korekcí na nekonečno: fázový PHP2 10x/0,25 WD 4,27 mm
- Rovinný achromatický objektiv s korekcí na nekonečno: PL 10x/0,25 WD 4,27 mm
- Rovinný achromatický objektiv s korekcí na nekonečno: PL 20x/0,40 WD 8,0 mm
- Rovinný achromatický objektiv s korekcí na nekonečno: PL 40x/0,60 WD 3,5 mm
- Okulár 10x/22 mm s dlouhým očním reliéfem (2 ks)
- Očnice (2 ks)
- Centrovací dalekohled pro fázový kontrast
- Kruhová deska pracovního stolku
- Mechanický nástavec pro posouvání preparátu
- Držák misek (4 ks)
- Adaptér pro fotoaparát s držákem C-mount
- Barevný filtr
- Síťový napájecí kabel
- Protiprachová krytka
- Uživatelská příručka a záruční list
K dispozici na přání:
- 10x/22 mm okulár se stupnicí
- 12,5x/14 mm okulár (2 ks)
- 15x/15 mm okulár (2 ks)
- 20x/12 mm okulár (2 ks)
- 25x/9 mm okulár (2 ks)
- Rovinný achromatický objektiv s korekcí na nekonečno: PL 4x/0,10 WD 21 mm
- Rovinný achromatický objektiv s korekcí na nekonečno: fázový PHP2 20x/0,40 WD 8,0 mm
- Rovinný achromatický objektiv s korekcí na nekonečno: fázový PHP2 40x/0,60 WD 3,5 mm
- Kalibrační sklíčko
- LCD monitor
Značka | MAGUS |
Záruka | 5 let |
EAN | 5905555018126 |
Velikost balení (DxŠxV) | 49x34x73 cm |
Přepravní hmotnost | 20.1 kg |
Oddělovač | Biologický inverzní mikroskop MAGUS Bio V350 |
=== Oddělovač === | Technické údaje mikroskopu |
Typ | biologický, světlo / optické, digitální |
Hlava | trinokulární |
Hubice | Siedentopf, otočná o 180° |
Úhel sklonu hlavy | 45° |
Zvětšení, x | 100 — 400 |
Rozsah zvětšení | od 200x do 800x |
Zvětšení, x (volitelné) | 40–500/600/800/1000 |
Průměr tubusu okuláru v mm | 30 |
Okuláry | 10x/22 mm, oční reliéf: 10 mm (*volitelně: 10x/22 mm se stupnicí, 12,5x/14; 15x/15; 20x/12; 25x/9) |
Objektivy | rovinné achromatické s korekcí na nekonečno: PL 10x/0,25; PL 20x/0,40; PL 40x/0,60; fázový PHP2 10x/0,25; parfokální vzdálenost: 45 mm (*volitelně: PL 4x/0,10; fázový PHP2 20x/0,40; fázový PHP2 40x/0,60) |
Revolverový nosič | pro 5 objektivů |
Pracovní vzdálenost, mm | 4,27 (10x); 8,0 (20х); 3,5 (40x) |
Mezipupilární vzdálenost (IPD), mm | 48 — 75 |
Stolek, mm | 227x208 |
Zdvih stolku pomocí zaostřovacího mechanismu, mm | 77/114 |
Pracovní stolek, mm | pevný, se skleněnou deskou o průměru Ø118 mm a mechanickým nástavcem; držáky misek: 86x129,5, Ø90 mm; 34x77,5 mm, Ø68,5 mm; 57x82 mm, Ø60 mm; 29x77,5 mm, Ø35 mm |
Kondenzor | NA 0,6, pracovní vzdálenost: 55 mm; fázový karuselový |
Clona | nastavitelná aperturní clona, nastavitelný kondenzor s irisovou clonou |
Zaostření | koaxiální, hrubé ostření (s nastavením tuhosti hrubého zaostření a s aretačním knoflíkem) a jemné ostření (0,002 mm) |
S osvětlením | halogenové |
Regulace jasu | yes |
Napájení | 220±22 V, 50 Hz, AC síť |
Typ světelného zdroje | 12 V/30 W |
Světelné filtry | ano |
Teplotní rozsah fotoaparátu, °C | 5 — 35 |
Speciální vlastnosti | fázový kondenzor (karuselový) s volným slotem a fázovými prstenci pro objektivy 10x, 20x a 40x; pomocný mikroskop pro vystředění prstencových clon fázového kondenzoru |
Typ uživatele | zkušení uživatelé, profesionálové |
Úroveň obtížnosti montáže a instalace | komplikované |
Možnosti použití | laboratorní/lékařská |
Umístění světelného zdroje | spodní |
Metody pozorování | světlé pole, mikroskopie s fázovým kontrastem |
Pouzdro/kufřík/taška v sadě | protiprachová ochrana |
=== Oddělovač === | Digitální fotoaparát |
Snímač | SONY Exmor CMOS |
Barevný/černobílý | barevný |
Megapixely | 8.3 |
Maximální rozlišení, px | 3840x2160 |
Velikost snímače | 1/1,2" (11,14x6,26 mm) |
Rozměr pixelu, mkm | 2.9x2.9 |
Citlivost na světlo | 5970 mV/lux/s |
Poměr signálu k šumu | 0,13 mV při 1/30 s |
Expoziční čas | 0,02 ms – 15 s |
Záznam videa | yes |
Videozáznam | ano |
Snímková frekvence, fps (počet snímků za sekundu) při rozlišení | 45 při rozlišení 3840x2160, 70 při rozlišení 1920x1080 |
Místo montáže | trinokulární tubus, okulárový tubus namísto okuláru |
Obrazový formát | *.jpg, *.bmp, *.png, *.tif |
Formát videozáznamů | výstup: *.wmv, *.avi, *.h264 (Windows 8 a pozdější), *h265 (Windows 10 a pozdější) |
Spektrální rozsah, nm | 380–650 (vestavěný IR filtr) |
Typ závěrky | ERS (Electronic Rolling Shutter – elektronická rolovací závěrka) |
Vyvážení bílé | manuální, automatický |
Kontrola expozice | manuální, automatický |
Software | MAGUS View |
Výstup | USB 3.0, 5 Gb/s |
Systémové požadavky | Windows 8/10/11 (32 bit a 64 bit), Mac OS X, Linux, až 2,8 GHz Intel Core 2 nebo vyšší, minimálně 2 GB RAM, port USB 3.0, CD-ROM, 17" nebo větší displej |
Typ montáže | C-mount |
Tělo | pevné hliníkové |
Napájení fotoaparátu | DC, 5 V, z portu USB počítače; 12 V, 3 A adaptér pro Peltierův článek |
Rozsah provozních teplot fotoaparátu, °C | -10 — 50 |
Rozsah provozní vlhkosti, % | 30 — 80 |
