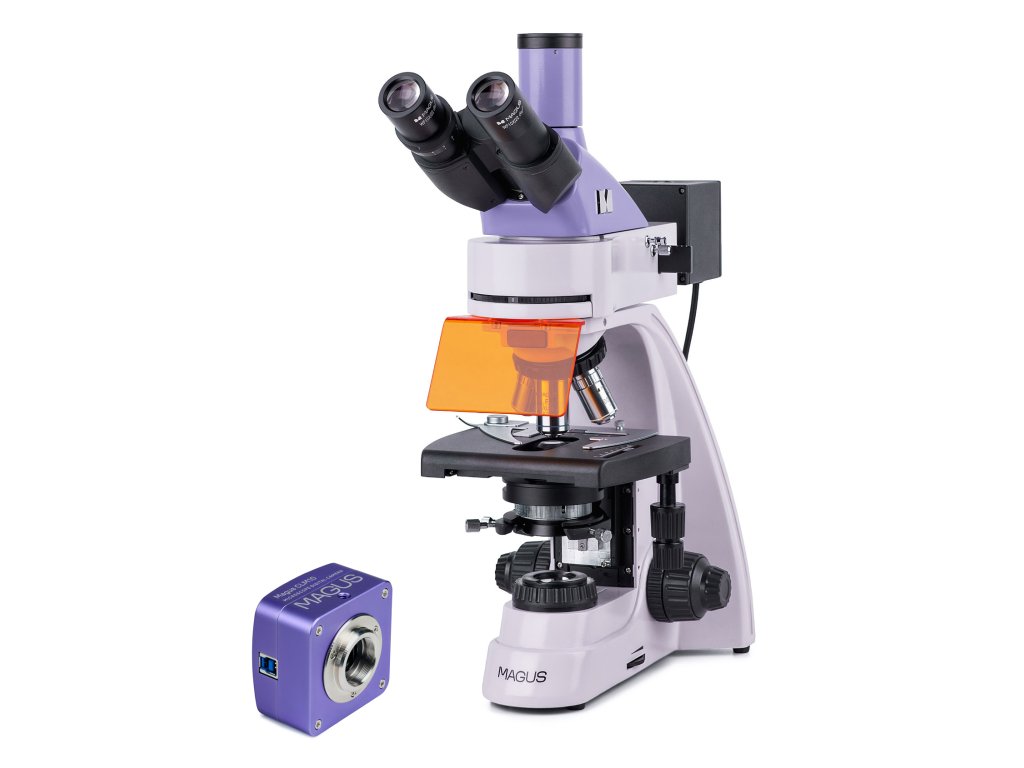

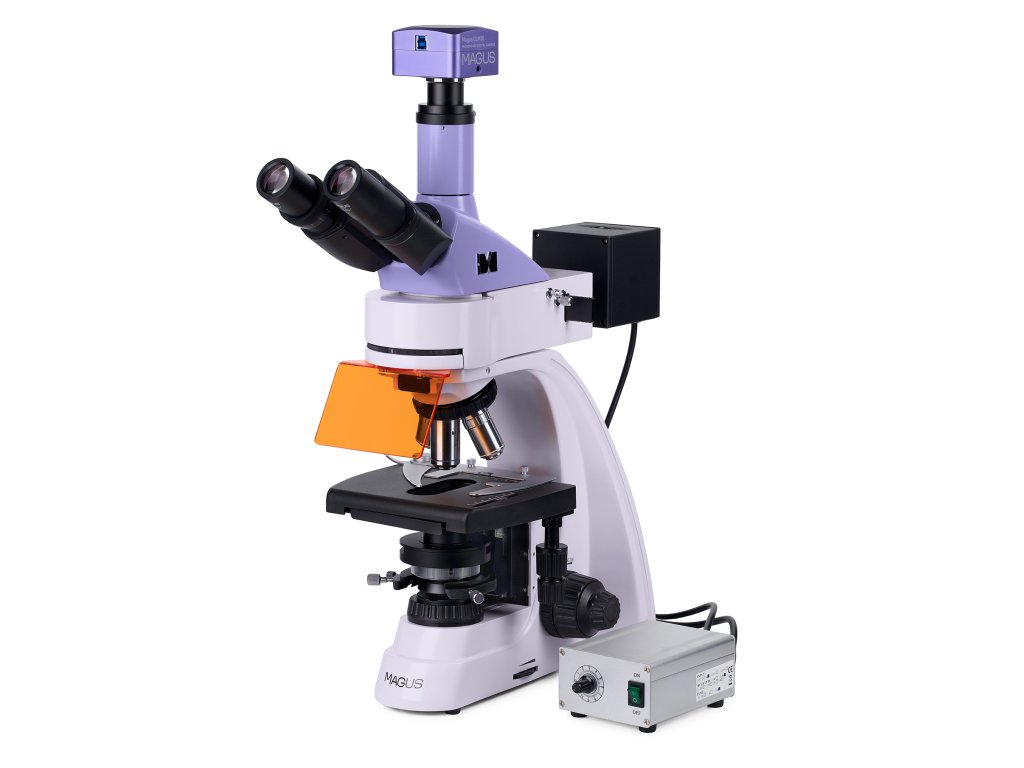

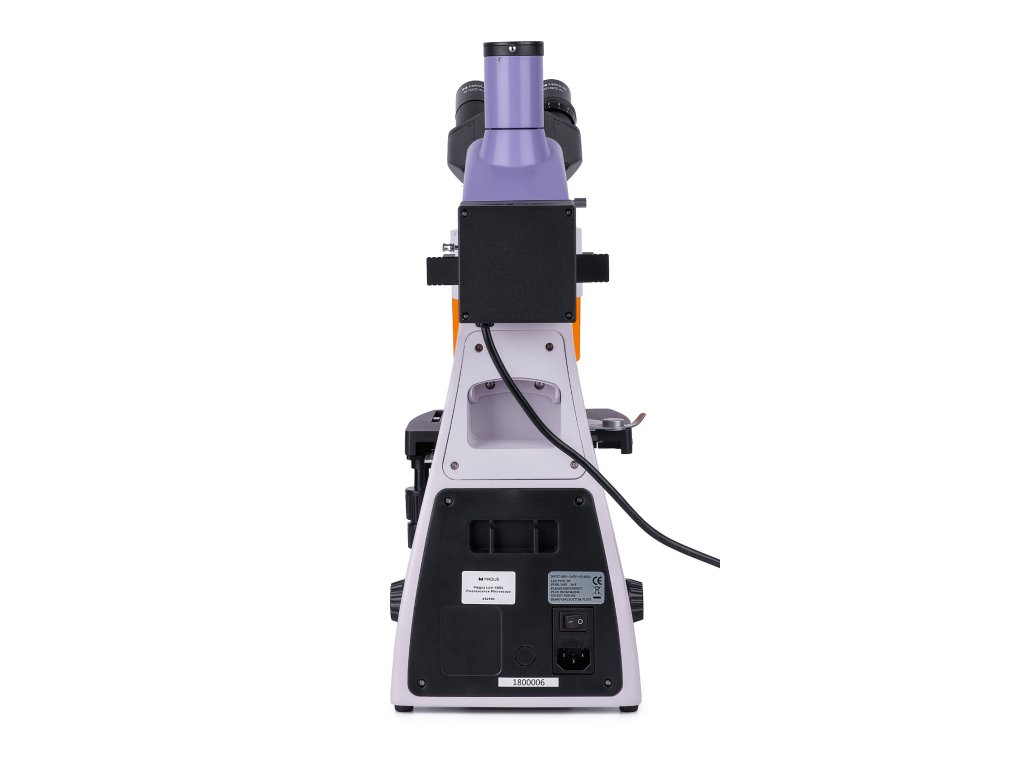

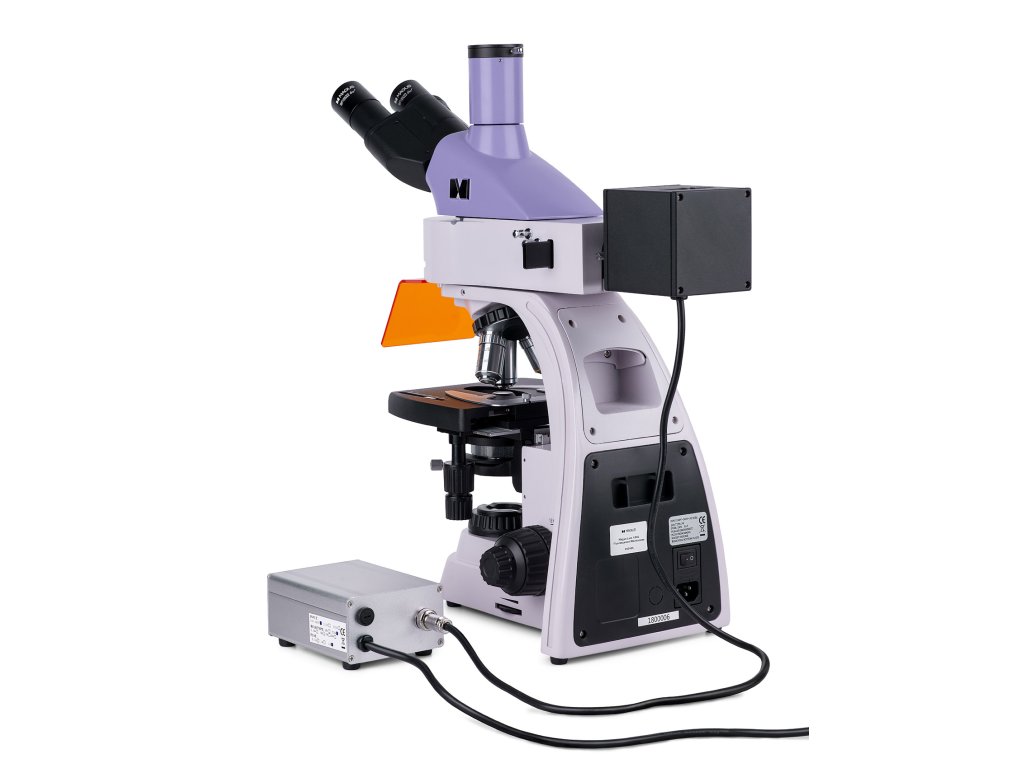

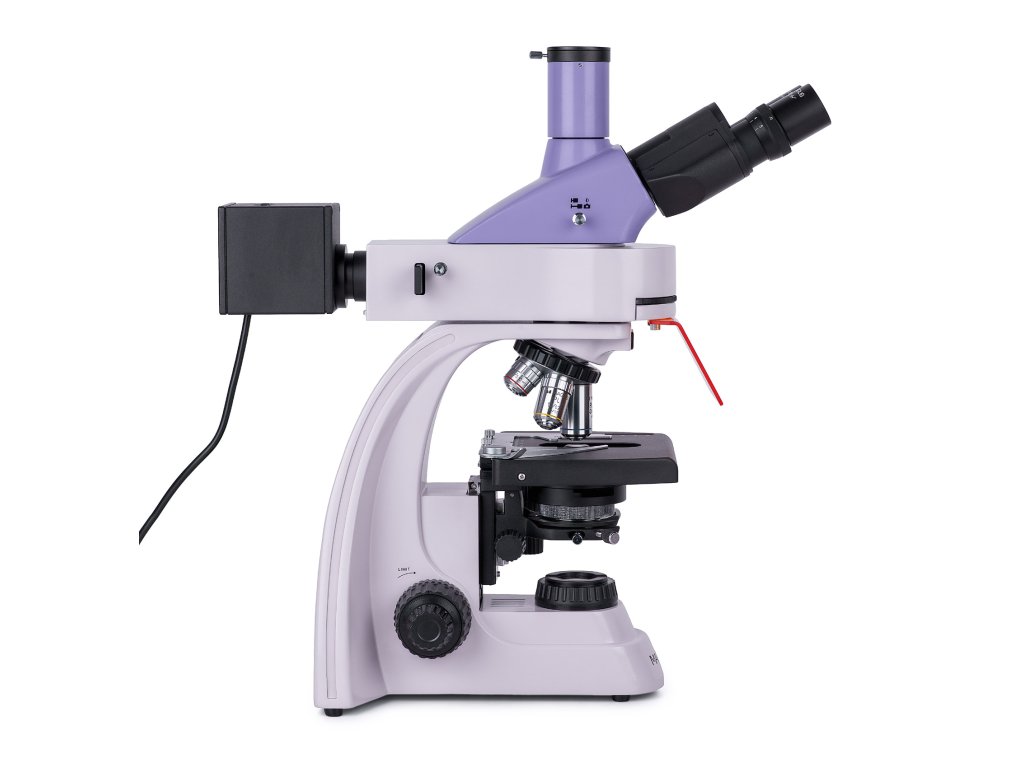

Fluorescenční digitální mikroskop MAGUS Lum D400L

Fluorescenční mikroskop MAGUS Lum 400L lze používat pro dvě techniky mikroskopie: fluorescence v odraženém světle a světlého pole v procházejícím světle. Pokud je mikroskop vybaven dalším příslušenstvím, lze jej používat k výzkumu v polarizovaném světle a k použití technik tmavého pole a fázového kontrastu. Tento mikroskop lze používat pro výzkum a laboratorní diagnostiku v oborech lékařství, farmakologie, forenzní vědy, biotechnologie, veterinární medicíny atd.

Digitální fotoaparát

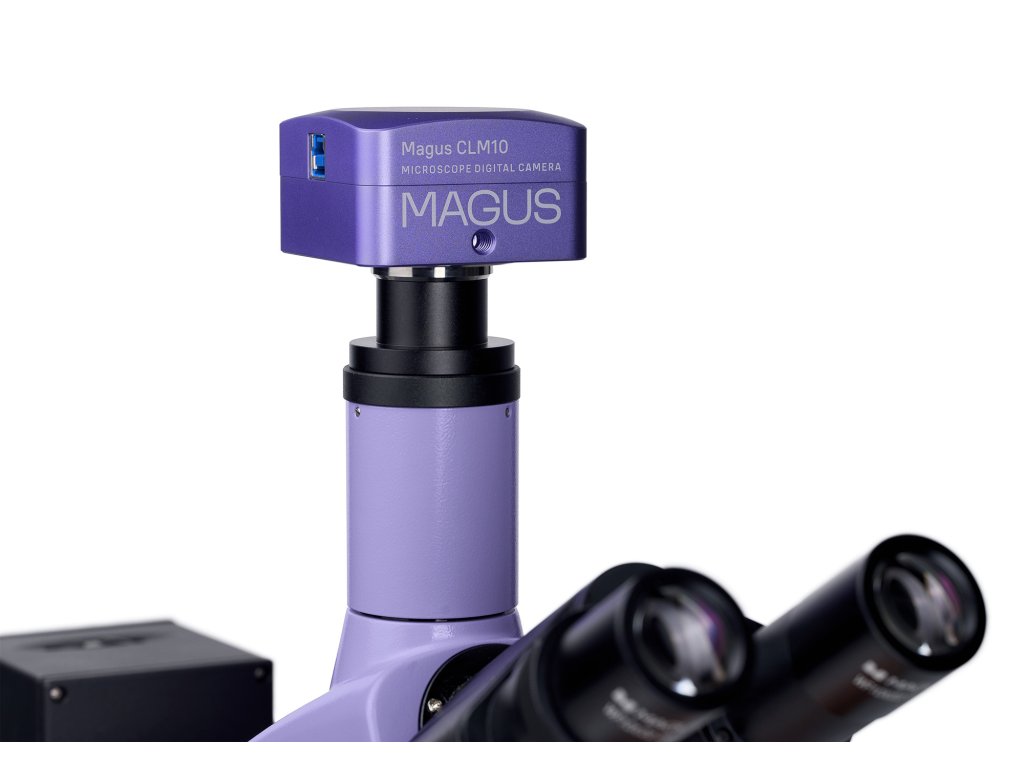

Digitální fotoaparát MAGUS CLM10 je určen pro použití v technikách fluorescenční mikroskopie a mikroskopie v temném poli.
Fotoaparát je vybaven 2,3 Mpx snímačem a vytváří realistické snímky v rozlišení 1920х1200 px. Doporučuje se pro objektivy 40x, 60x a 100x. Fotoaparát při pozorování s objektivy se středním zvětšením zobrazí jemnější detaily. Video se nahrává rychlostí 120 snímků za sekundu při maximálním rozlišení. Videa jsou plynulá, s měkkými a jemnými přechody mezi snímky. Pohyb objektu se zobrazuje v reálném čase bez zpoždění. Fotoaparát usnadňuje práci s objekty, které se pohybují, a je vhodný pro ukázky ve školních třídách.
Fotoaparát je vybaven rozhraním USB 3.0. Rychlost přenosu dat je 10krát vyšší než u fotoaparátů s rozhraním USB 2.0. Vysokorychlostní fotoaparát se doporučuje pro profesionální laboratoře, výzkum nebo výuku na univerzitách.

Optika

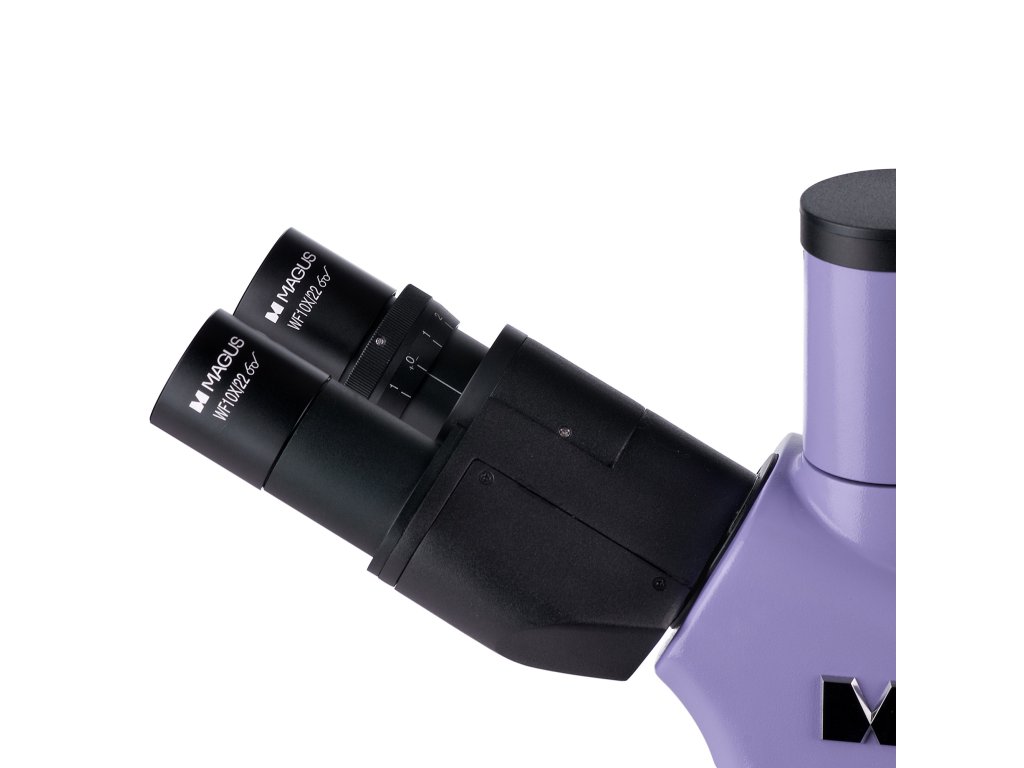

Trinokulární hlava obsahuje dva okulárové tubusy pro pozorování a trinokulární tubus pro montáž digitálního fotoaparátu (není součástí dodávky). Pro pohodlné delší pozorování lze tubusy okuláru nastavit tak, aby odpovídaly výšce pozorovatele, protože se otáčejí o 360°. Jsou nakloněny o 30°.

Revolverový nosič 5 objektivů je orientován směrem dovnitř – uživatel vidí objektiv vložený do optické dráhy. Je dodáván se čtyřmi rovinnými achromatickými objektivy s korekcí na nekonečno: tři pro světlé pole a jeden pro fluorescenční techniku (fluo). Když jsou všechny objektivy nainstalovány v revolverovém nosiči objektivů, zůstává jeden otvor volný. Slouží k nastavení polohy osvětlovací soustavy pro pozorování v odraženém světle. Můžete také nainstalovat volitelný objektiv a získat tak další zvětšení.

Osvětlení

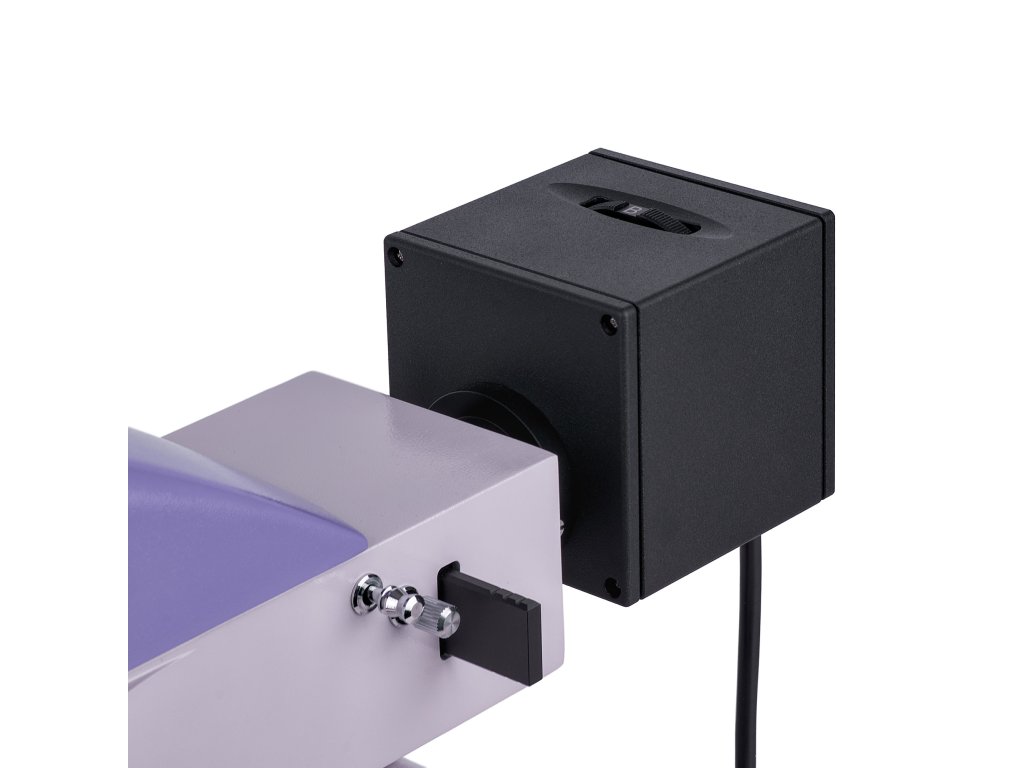

Odražené světlo – čtyři LED o příkonu 5 W. Každá LED vyzařuje specifické vlnové pásmo: modré (B), zelené (G), fialové (V) a ultrafialové (UV). Chcete-li zvolit pracovní LED, musíte otočit prstencem. Výhodou LED osvětlení je, že LED se rychle rozzáří a rychle zhasnou, což usnadňuje přepínání z jasného pole na fluorescenční a zpět. LED diody se nezahřívají, nepotřebují chladič a mají životnost 50 000 hodin bez výměny. Fluorescenční osvětlení na bázi LED je snadno udržovatelná a bezpečná mikroskopická technika, a proto se doporučuje pro použití ve školách a na univerzitách.

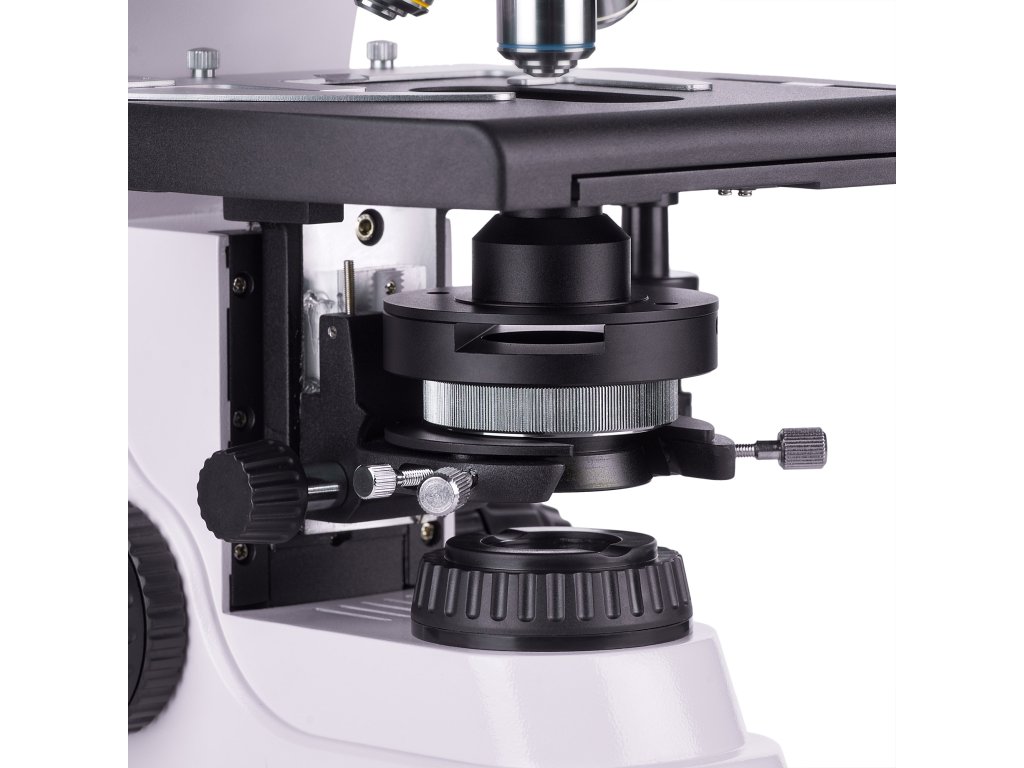

Odražené světlo se vytváří pomocí 3 W LED diody. Její životnost je rovněž 50 000 hodin. Systém osvětlení také zahrnuje kondenzor. Kondenzor má štěrbinu pro posuvník tmavého pole nebo posuvník fázového kontrastu. Posuvník je snadný a rychlý způsob změny mikroskopické techniky bez výměny kondenzoru.

Köhlerovo osvětlení lze nastavit pro procházející i odražené světlo. Studovaný objekt je ostře zaostřený a artefakty obrazu jsou odstraněny. Na okrajích nedochází k žádnému ztmavení a u každého objektivu lze dosáhnout limitu rozlišení.

Pracovní stolek a zaostřovací mechanismus

Pracovní stolek mikroskopu je vybaven vyjímatelným držákem vzorků, který lze odejmout pro ruční skenování. Stolek nemá polohovací stojan. Proto vyžaduje méně prostoru na práci. Na pracovní stolek lze nainstalovat černou destičku, která eliminuje rozptýlené světlo ze zdroje procházejícího světla při pozorování v odraženém světle.

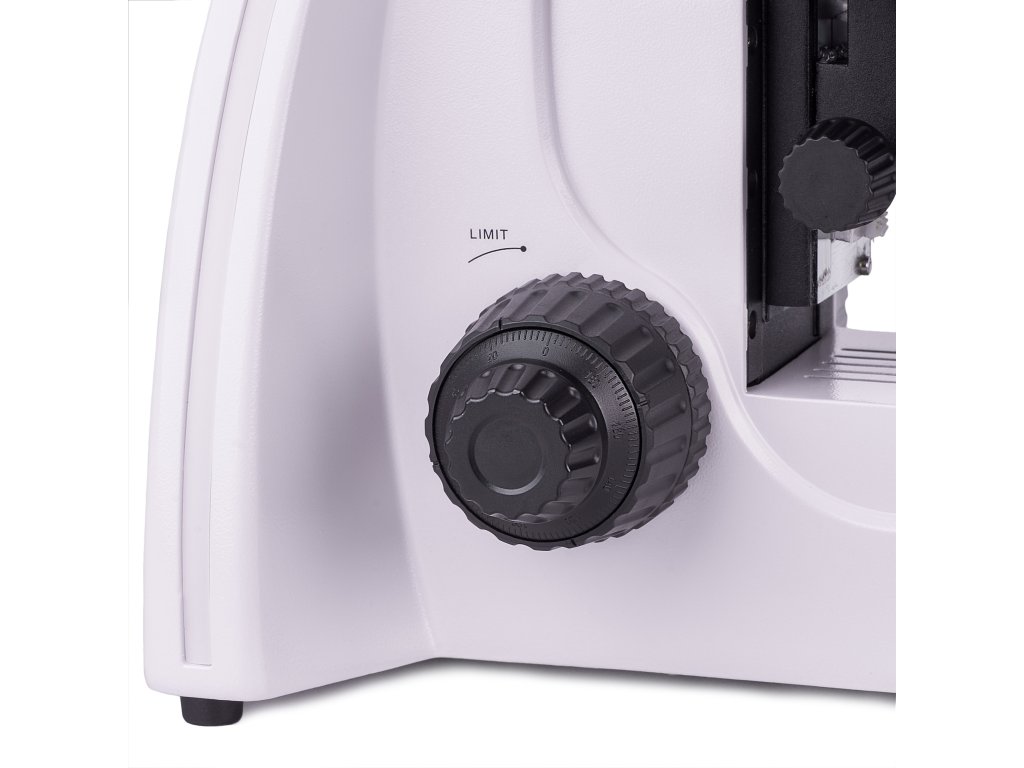

Koaxiální knoflíky hrubého a jemného ostření jsou umístěny na obou stranách základny mikroskopu. Hrubé ostření má aretační knoflík a nastavení tuhosti.

Příslušenství

Mikroskop MAGUS Lum 400L disponuje širokou řadou kompatibilního příslušenství, které lze použít k rozšíření jeho možností. Patří sem okuláry, objektivy, zařízení pro tmavé pole, polarizované světlo a fázový kontrast a digitální fotoaparáty a kalibrační sklíčka.

Klíčové vlastnosti mikroskopu:

• Studium vzorků v odraženém světle pomocí techniky fluorescenční mikroskopie a v procházejícím světle pomocí techniky mikroskopie světlého pole.
• Rovinné achromatické objektivy s korekcí na nekonečno: tři objektivy jasného pole, jeden fluorescenční objektiv
• Trinokulární hlava, tubusy otočné o 360°; trinokulární tubus pro montáž digitálního fotoaparátu
• Čtyři LED diody osvětlení s odraženým světlem pracující na různých vlnových pásmech: modré (B), zelené (G), fialové (V) a ultrafialové (UV)
• 3 W LED pro osvětlení procházejícím světlem, Köhlerovo osvětlení v procházejícím a odraženém světle
• Pracovní stolek bez polohovacího stojanu, vyjímatelný držák vzorků
• Široká řada příslušenství, včetně zařízení pro tmavé pole, polarizované světlo a fázový kontrast

Klíčové vlastnosti fotoaparátu:

• Pro fluorescenční mikroskopii a mikroskopii v temném poli s objektivy 40x, 60x a 100x
• Rozlišení 2,3 Mpx pro získání detailních snímků při velkém zvětšení; nízká úroveň šumu, nízký rozptyl energie
• 120 snímků za sekundu pro pozorování pohybujících se objektů, záznam videa a pohyb vzorku bez trhání a zpoždění
• Globální závěrka pro rychlé čtení signálu ze snímače, zvýšení jasu obrazu a absenci falešných optických efektů při pozorování pohybujících se objektů
• Černobílý CMOS snímač SONY Exmor s podsvícením zajišťuje nízkou úroveň šumu a vysokou citlivost na světlo i při slabém osvětlení. Získáte jasnější, čistší a barevně sytější snímky.
• Rozhraní USB 3.0 pro rychlý a plynulý přenos dat
• Software s funkcemi fotografování, záznamu videa, střihu/úprav obrazu, externího zobrazení, lineárního a úhlového měření

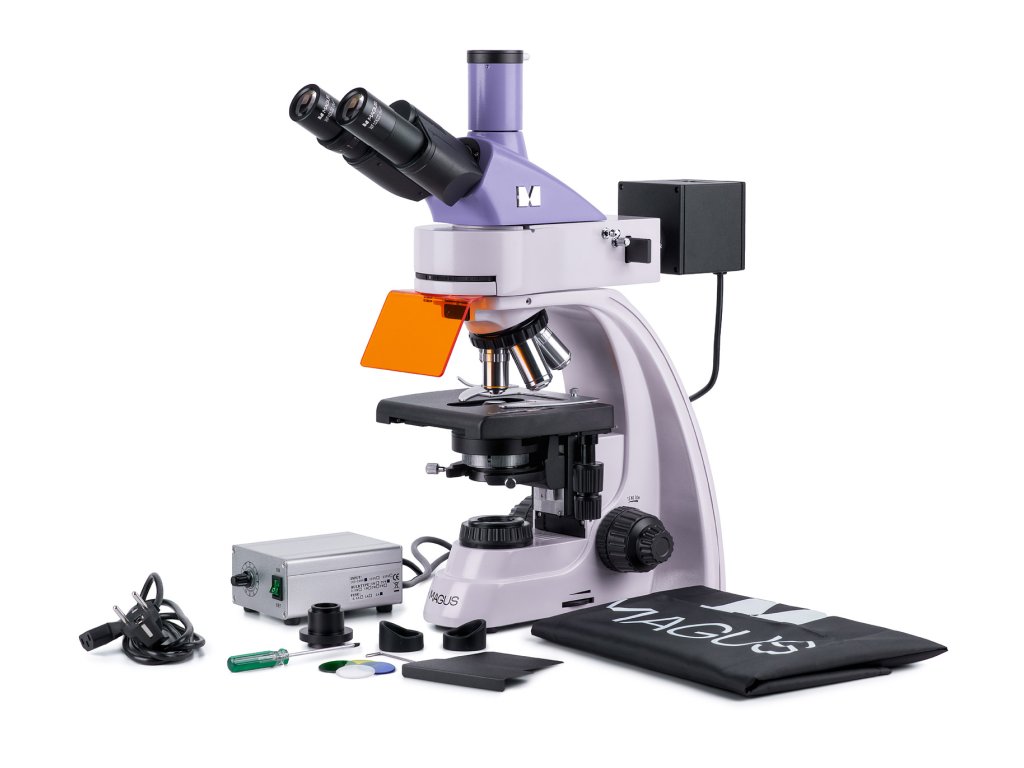

Obsah sady:

• Digitální fotoaparát MAGUS CLM10 (digitální fotoaparát, USB kabel, instalační CD s ovladači a softwarem, uživatelská příručka a záruční list)
• Stojan s vestavěným napájecím zdrojem, zdrojem procházejícího světla, zaostřovacím mechanismem, pracovním stolkem, držákem kondenzoru a revolverovým nosičem objektivů
• Abbeův kondenzor
• Osvětlovací soustava pro pozorování v odraženém světle
• Svítilna s LED diodami
• Trinokulární hlava
• Rovinný achromatický objektiv s korekcí na nekonečno: PL 4x/0,10 WD 19,8 mm
• Rovinný achromatický objektiv s korekcí na nekonečno: PL 10x/0,25 WD 5,0 mm
• Rovinný achromatický objektiv s korekcí na nekonečno, fluorescenční: PL FL 40x/0,85 (odpružená) WD 0,42 mm
• Rovinný achromatický objektiv s korekcí na nekonečno: PL 100x/1,25 (odpružený, olejový) WD 0,36 mm
• Okulár 10x/22 mm s dlouhým očním reliéfem (2 ks)
• Očnice okuláru (2 ks)
• UV filtr
• Posuvník filtru
• Černá ochranná deska k instalaci pod pracovní stolek
• Adaptér pro fotoaparát s držákem C-mount
• Barevný filtr (4 ks)
• Nádobka s imerzním olejem
• Napájecí zdroj osvětlovací soustavy pro pozorování v odraženém světle
• Napájecí kabel
• Síťový kabel osvětlovací soustavy pro pozorování v odraženém světle
• Kabel napájecího zdroje osvětlovací soustavy pro pozorování v odraženém světle
• Protiprachová krytka
• Uživatelská příručka a záruční list

K dispozici na přání:

• 10x/22 mm okulár se stupnicí
• 12,5x/14 mm okulár (2 ks)
• 15x/15 mm okulár (2 ks)
• 20x/12 mm okulár (2 ks)
• 25x/9 mm okulár (2 ks)
• Rovinný achromatický objektiv s korekcí na nekonečno, fluorescenční: PL FL 10x/ 0,35 WD 2,37 mm
• Rovinný achromatický objektiv s korekcí na nekonečno: PL 20х/0,40 WD 8,8 mm
• Rovinný achromatický objektiv s korekcí na nekonečno: PL 60x/0,80 ∞/0,17 WD 0,46 mm
• Zařízení s fázovým kontrastem
• Kondenzor pro pozorování v tmavém poli NA 0,9
• Kondenzor pro pozorování v tmavém poli s olejovou imerzí NA 1,36–1,25
• Posuvník tmavého pole
• Polarizační zařízení
• Kalibrační sklíčko
• LCD monitor
