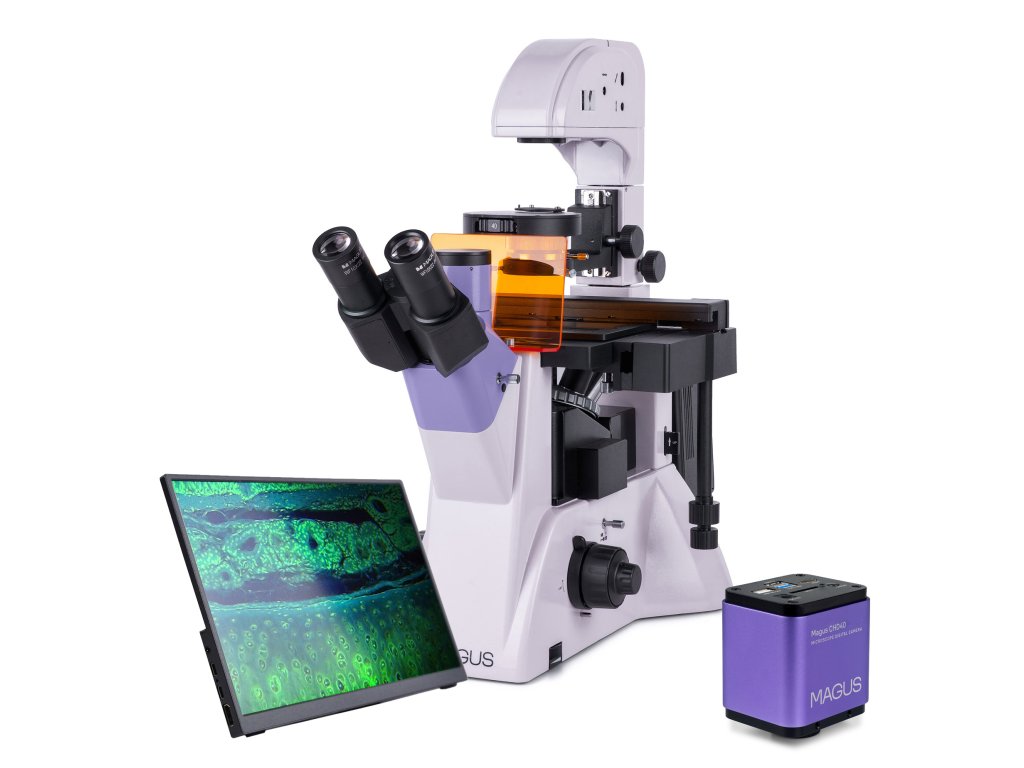

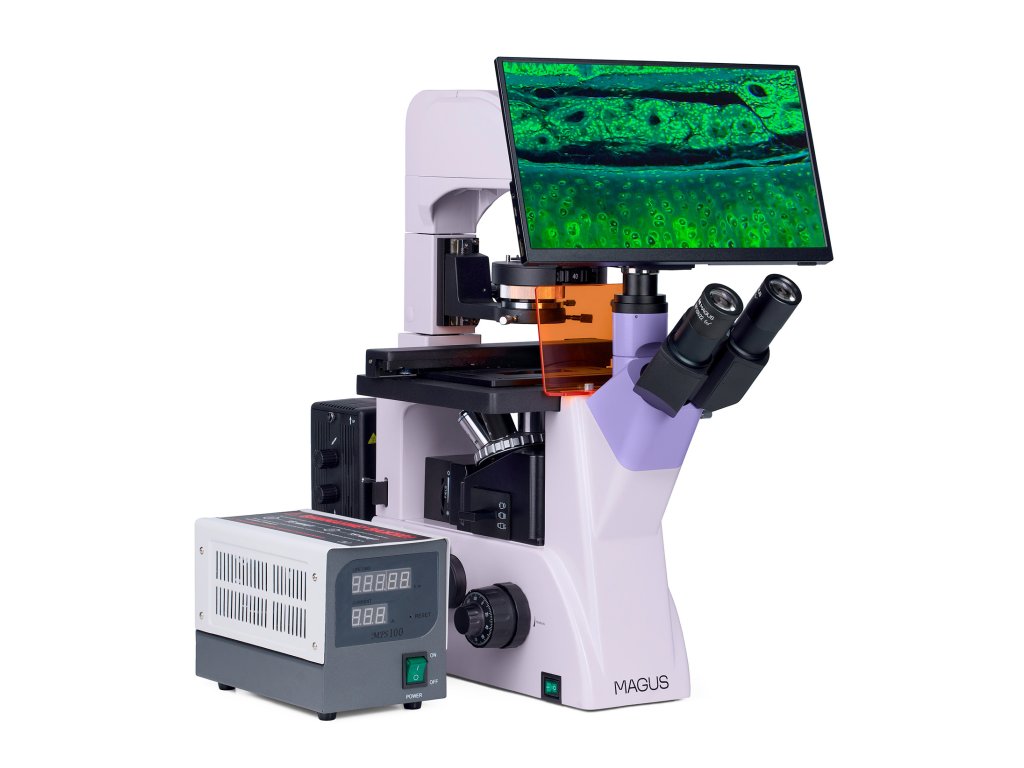

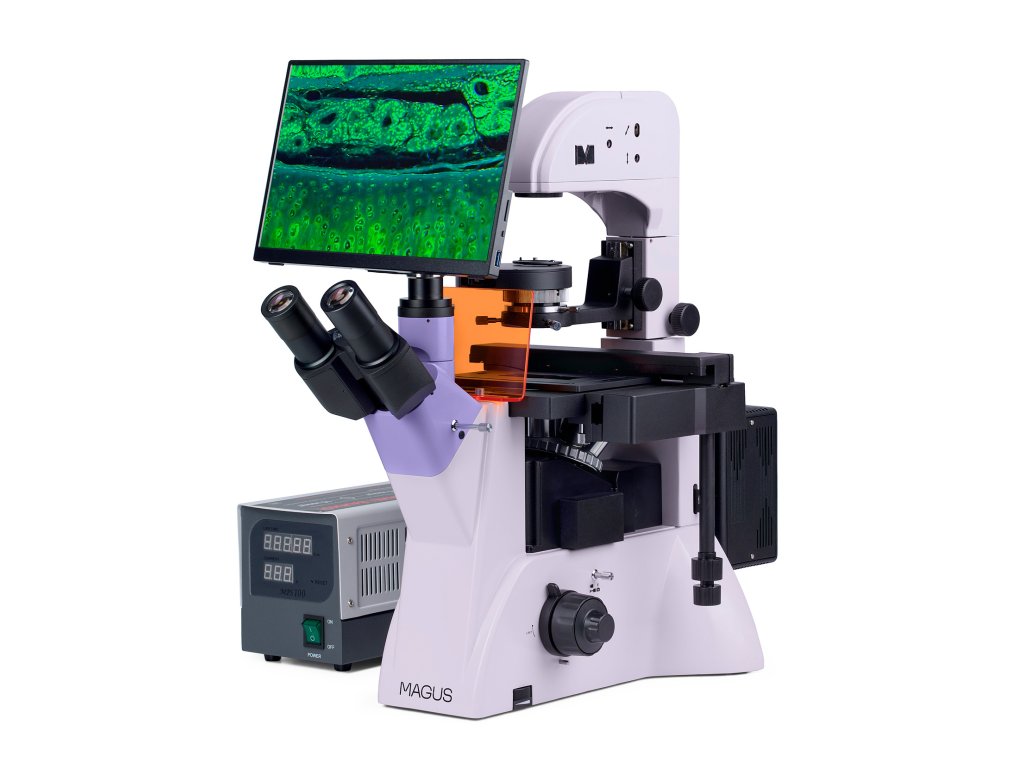

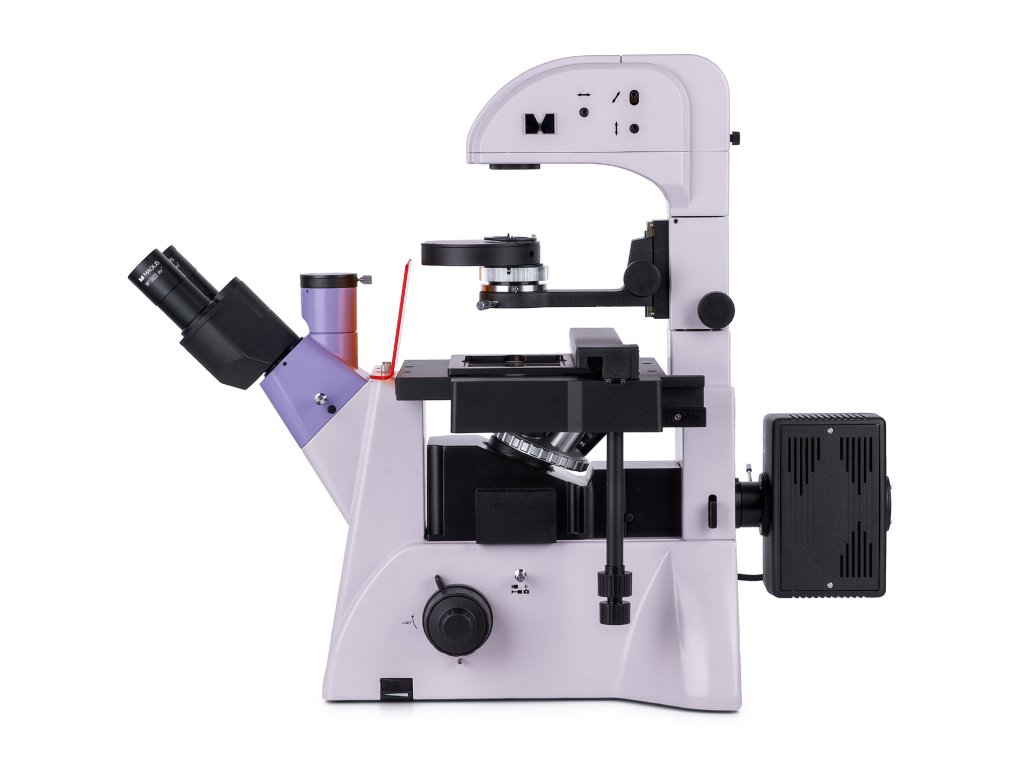

Fluorescenční inverzní digitální mikroskop MAGUS Lum VD500 LCD

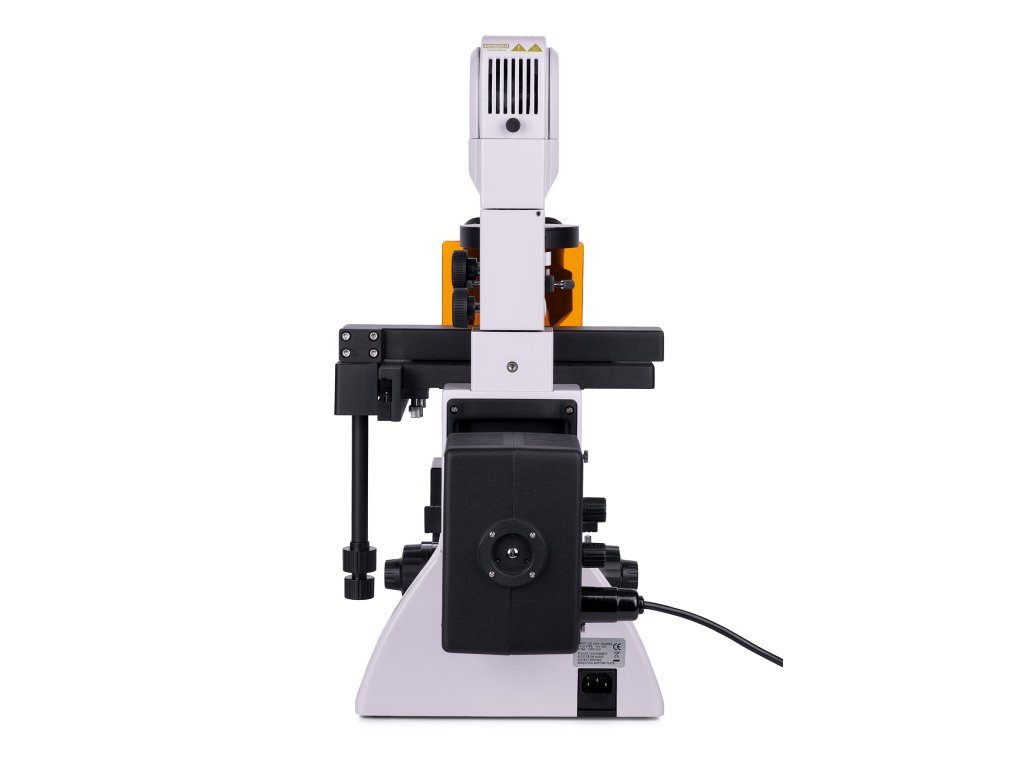

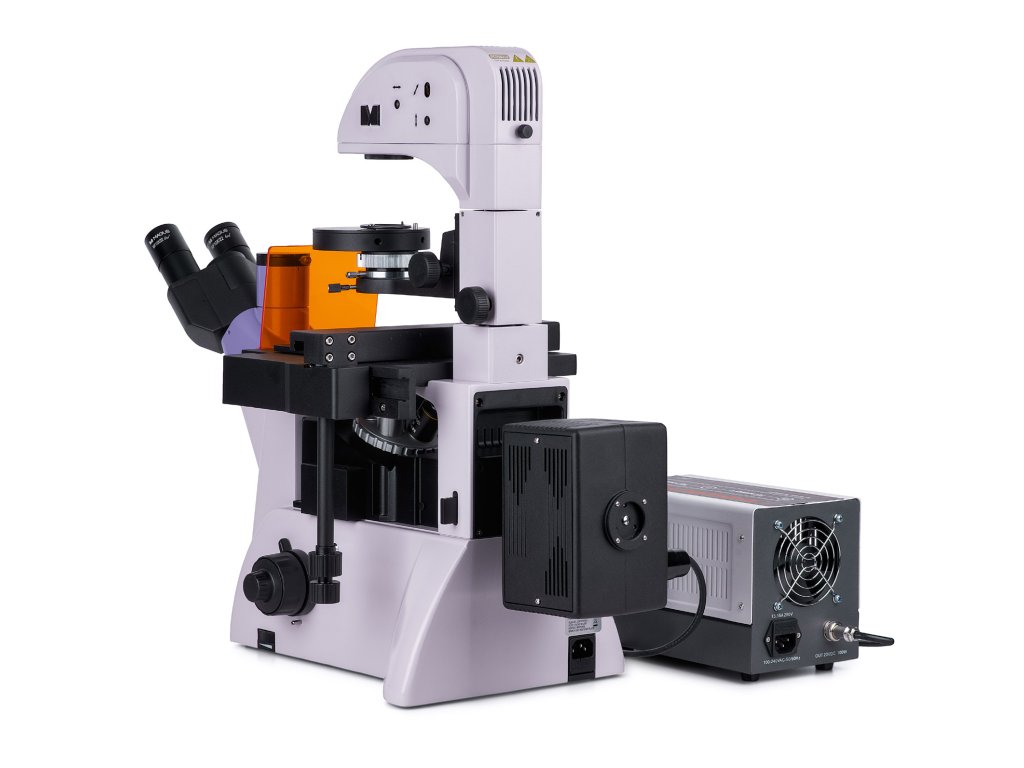

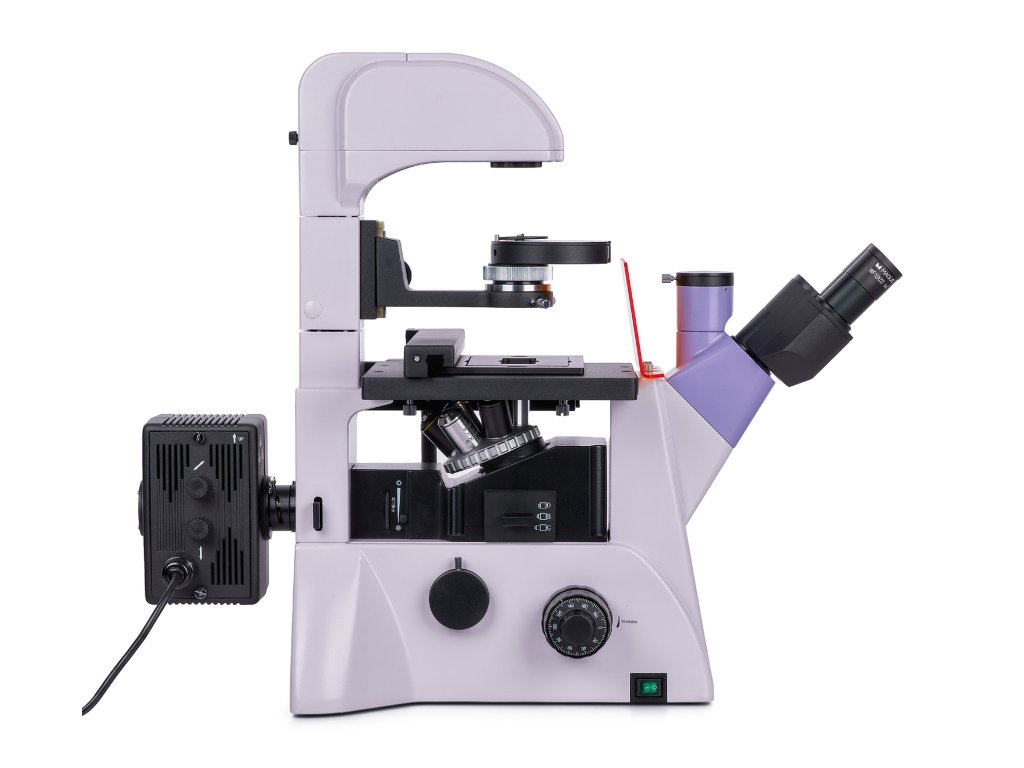

Fluorescenční inverzní mikroskop MAGUS Lum V500 je určen k pozorování vzorků v laboratorních nádobách o výšce až 55 mm a tloušťce dna až 1,2 mm. Pokud je stojan osvětlovací soustavy nakloněný, je možné používat i větší laboratorní nádoby s výškou až 165 mm. Vzorky lze pozorovat v odraženém světle (technika fluorescenční mikroskopie) a v procházejícím světle (mikroskopie světlého pole a mikroskopie s fázovým kontrastem). Hlavní oblasti použití mikroskopu: medicína, farmakologie, biochemie, epidemiologie atd.

Digitální fotoaparát

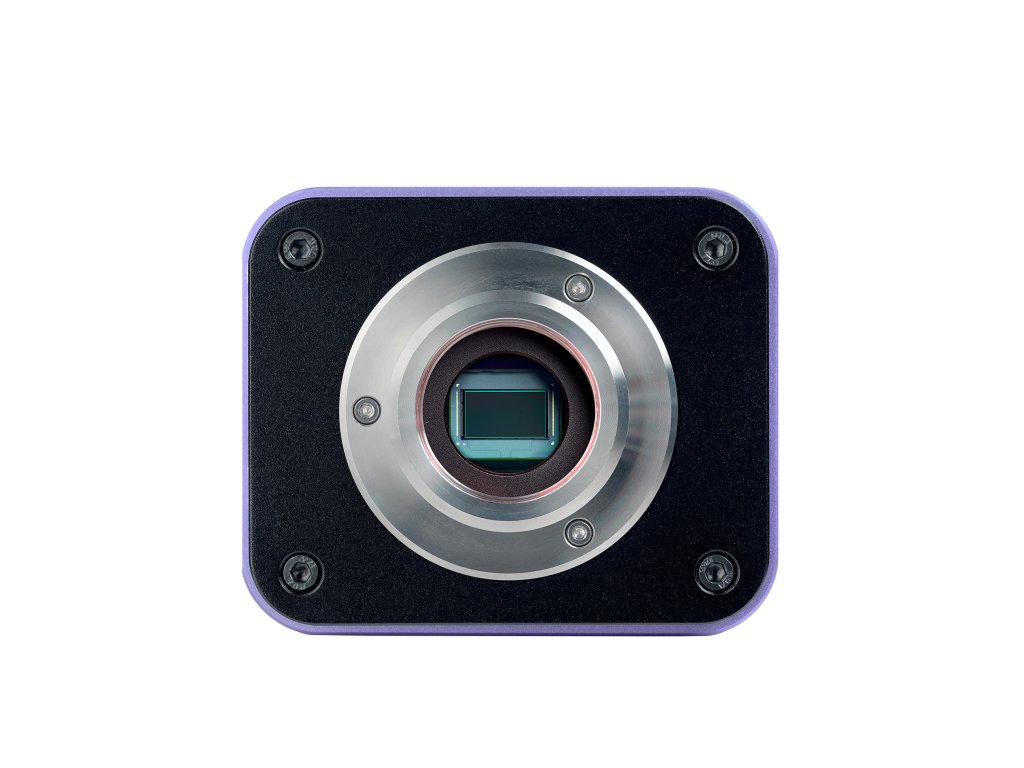

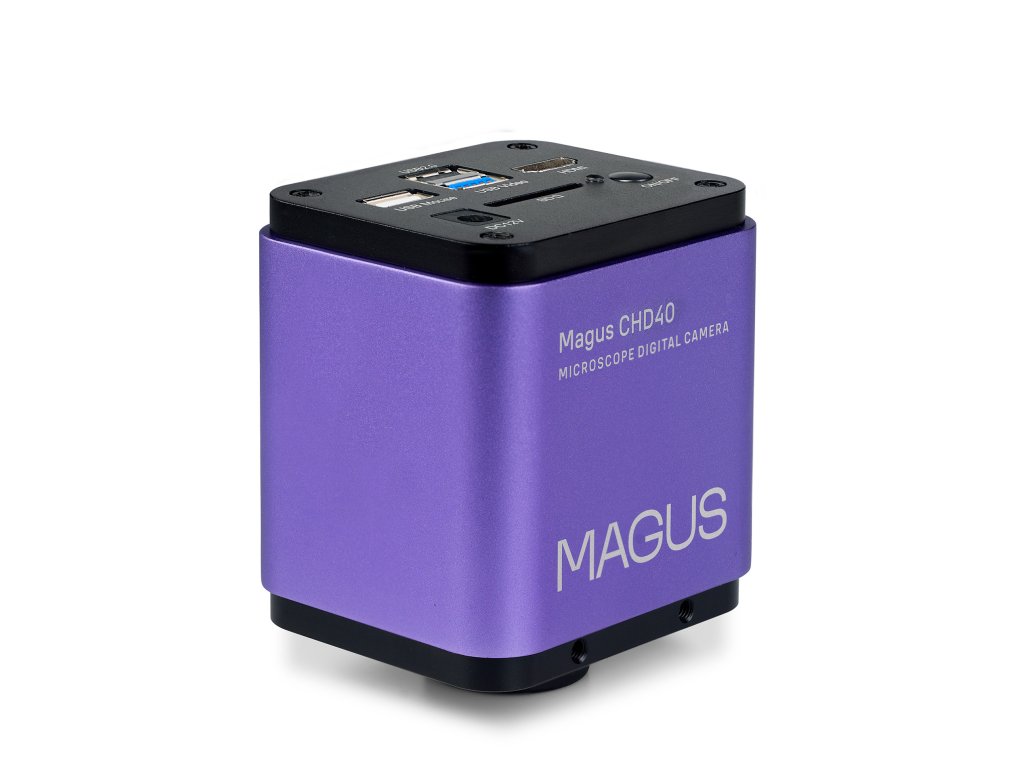

MAGUS CHD40 je digitální HDMI fotoaparát se třemi video rozhraními a automatickým přepínáním mezi rozlišením 4K a Full HD v závislosti na rozlišení monitoru. Fotoaparát je vybaven 8 Mpx snímačem a po připojení přes HDMI nebo USB 3.0 vytváří realistické snímky v rozlišení 4K (3840x2160 px). Při připojení přes Wi-Fi je kvalita obrazu Full HD (1920x1080 px). Fotoaparát využívá rozhraní HDMI pro přímé připojení k televizoru, monitoru nebo projektoru. V tomto režimu pracuje fotoaparát samostatně bez připojení k počítači. Rozhraní HDMI poskytuje vysokou a stabilní rychlost přenosu z fotoaparátu na externí obrazovku. Fotoaparát můžete k počítači připojit prostřednictvím rozhraní Wi-Fi nebo USB 3.0. Video se nahrává rychlostí 30 snímků za sekundu. Fotoaparát nabízí kombinaci vysoké rychlosti snímání (počet snímků za sekundu) s velkou šířkou pásma HDMI. Výsledkem je živý obraz, plynulý záznam bez zamrzání a nulové prodlevy mezi snímky. Při maximálním rozlišení produkt nabízí dobře prokreslený obraz, bezchybně se pohybující objekty a zobrazení bez zpožďování.

Monitor

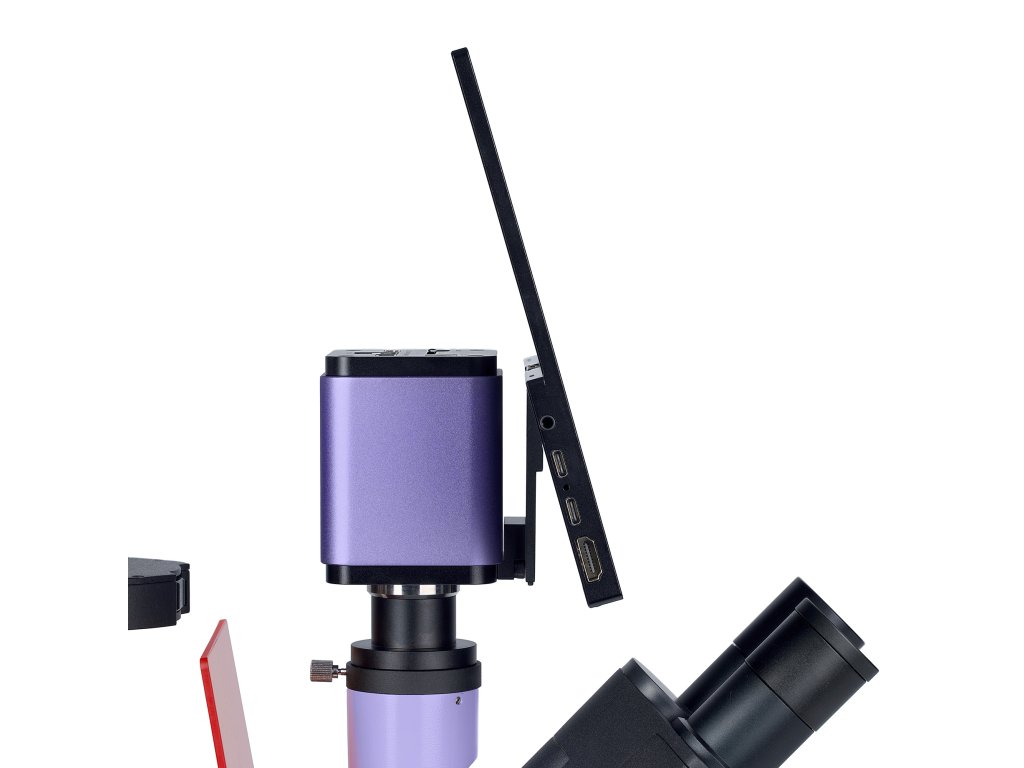

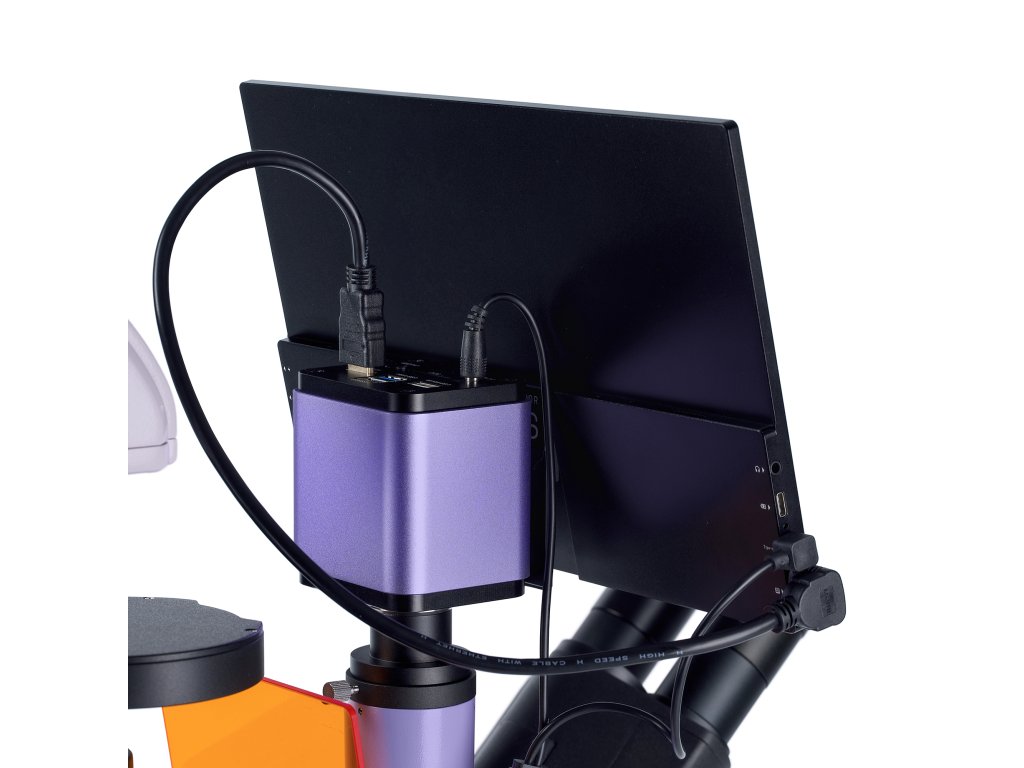

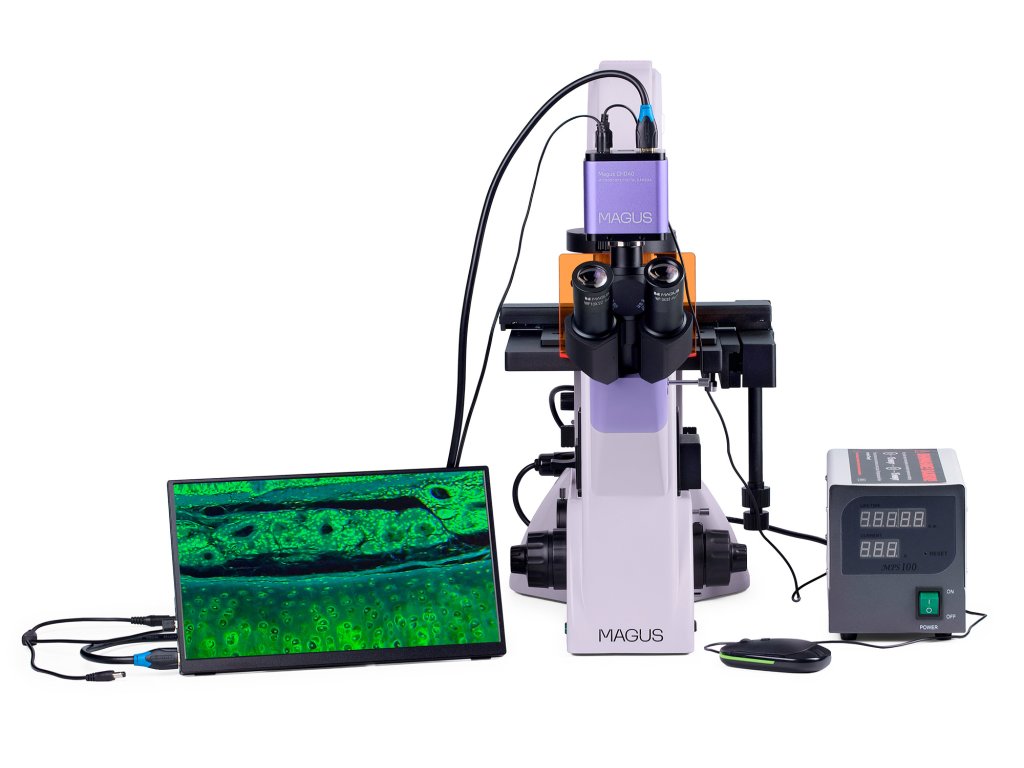

Monitor MAGUS MCD40 je navržen pro použití s vizualizačními systémy mikroskopů MAGUS. Zobrazuje obraz v reálném čase. Připojuje se k fotoaparátu, který je namontován na mikroskopu. Tento produkt podporuje fotoaparáty MAGUS 4K HDMI. Úhlopříčka displeje je 13,3 palce. Matrice IPS poskytuje jasný obraz s velkými pozorovacími úhly. Pokud se na displej díváte pod úhlem, reprodukce barev není zkreslená. Displej můžete umístit na sklopný stojan na stůl nebo na poličku, nebo jej připevnit přímo na fotoaparát nebo stojan mikroskopu.

Optika

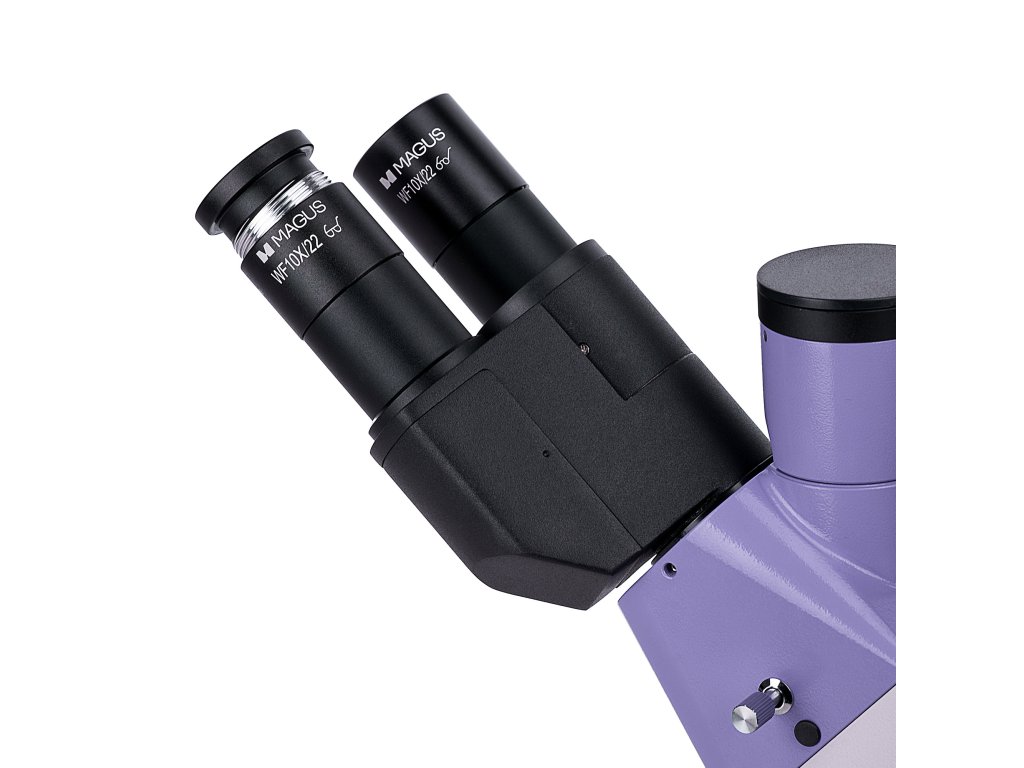

Mikroskop je vybaven trinokulární hlavou s trinokulárním tubusem. Na mikroskopu je boční port pro kameru. Mikroskop je vybaven rozhraním, které umožňuje současné připojení digitálního fotoaparátu i monitoru (není součástí dodávky). Rozdělení paprsku na trinokulární hlavě probíhá v poměru 100/0 nebo 50/50, na těle jde o poměr 100/0 nebo 0/100. Tubusy okuláru jsou otočné o 180°. Díky tomu lze oční reliéf nastavit dle potřeby konkrétního uživatele.

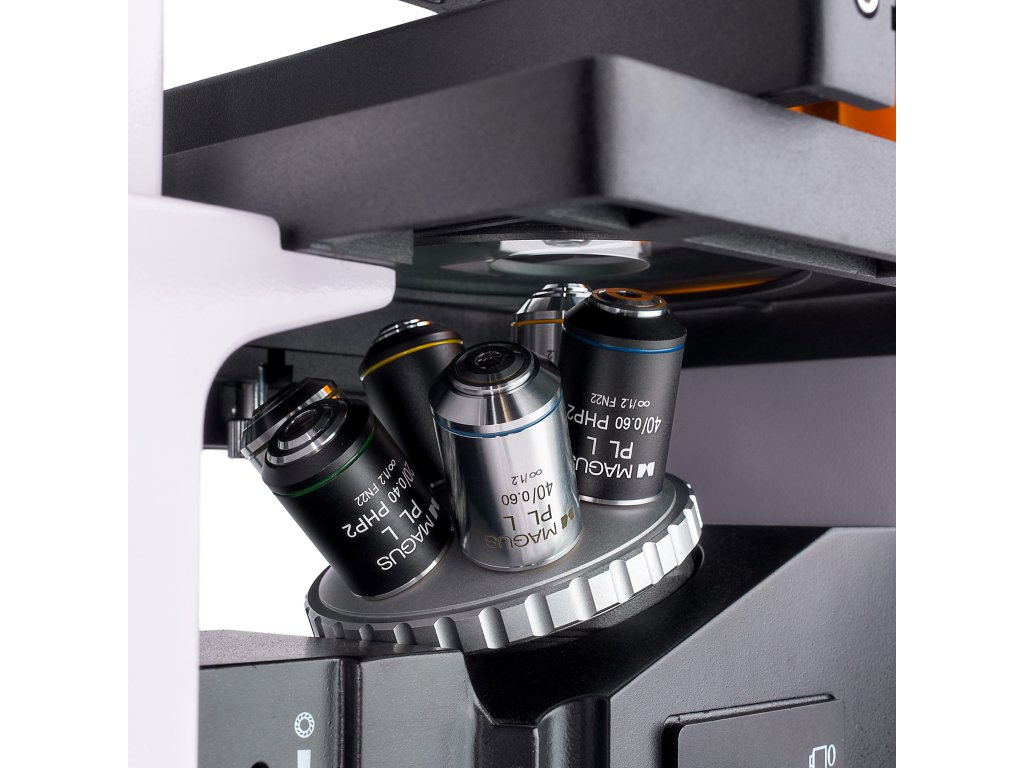

Revolverový nosič je umístěn na stojanu pod pracovním stolkem. Disponuje šest volnými sloty pro montáž objektivů. Součástí balení jsou tři objektivy s fázovým kontrastem a tři objektivy pro fluorescenční a světlé pole. K dispozici jsou rovinné achromatické objektivy s dlouhou pracovní vzdáleností pro nádoby s tloušťkou dna 1,2 mm.

Osvětlení

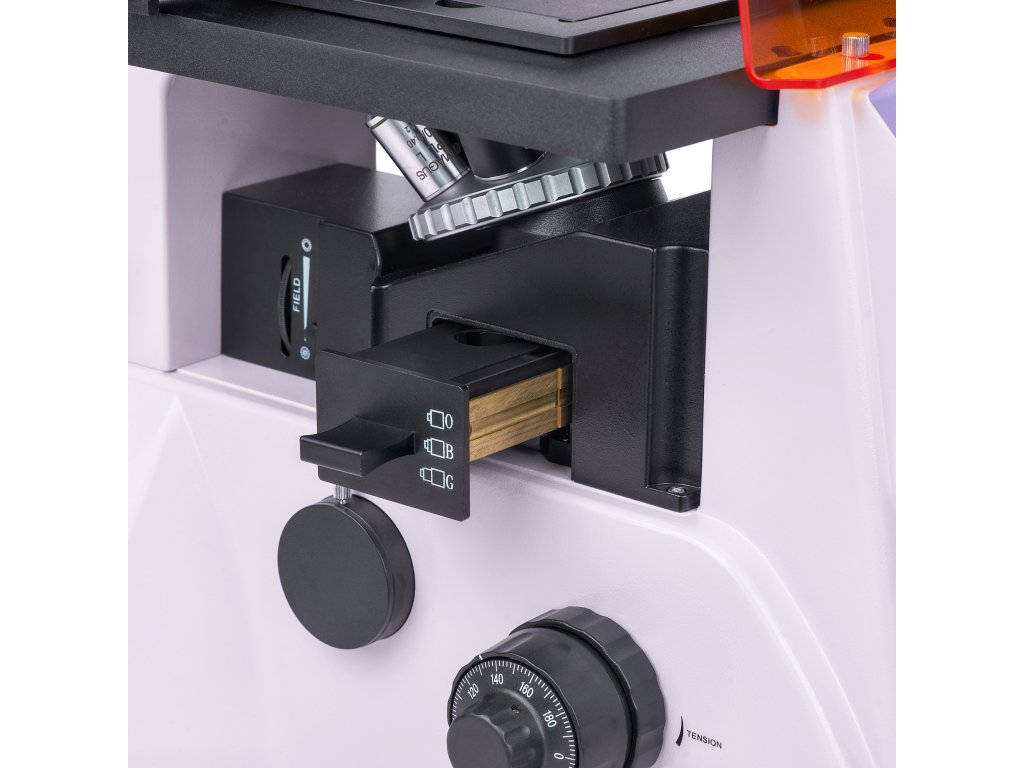

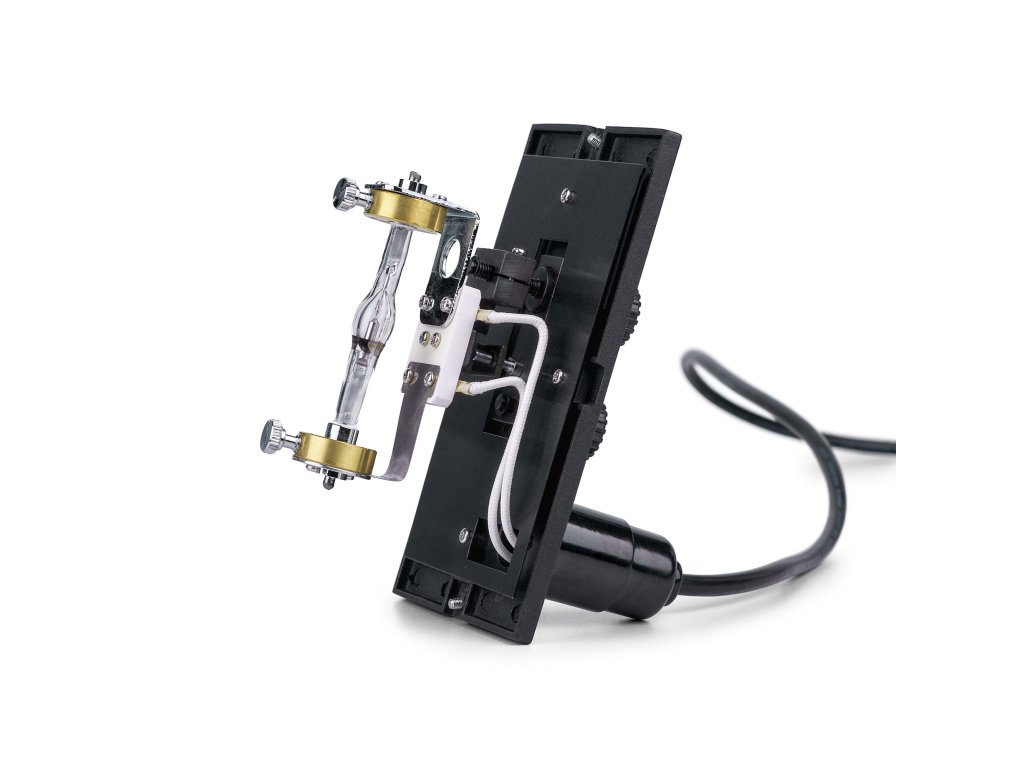

Zdrojem odraženého světla je rtuťová výbojka 100 W. Zdroj světla je uzavřený v lampové skříňce pro lepší odvod tepla a nižší riziko přehřátí během dlouhého provozu. Lampová skříňka umožňuje široký rozsah vlnových délek a špiček, takže je vhodná pro práci s různými fluorescenčními barvivy. Fluorescenční filtry: ultrafialový (UV), fialový (V), modrý (B) a zelený (G). Rtuťová výbojka má jasné světlo, zajišťuje dobrou viditelnost a v případě potřeby ji lze snadno vyměnit.

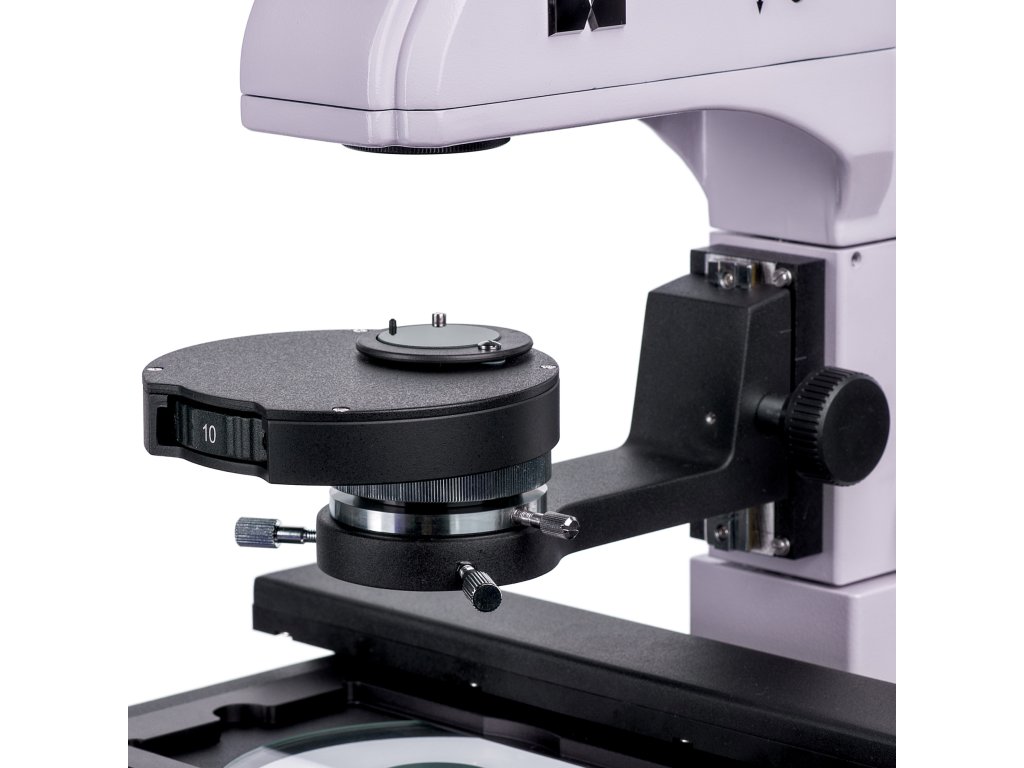

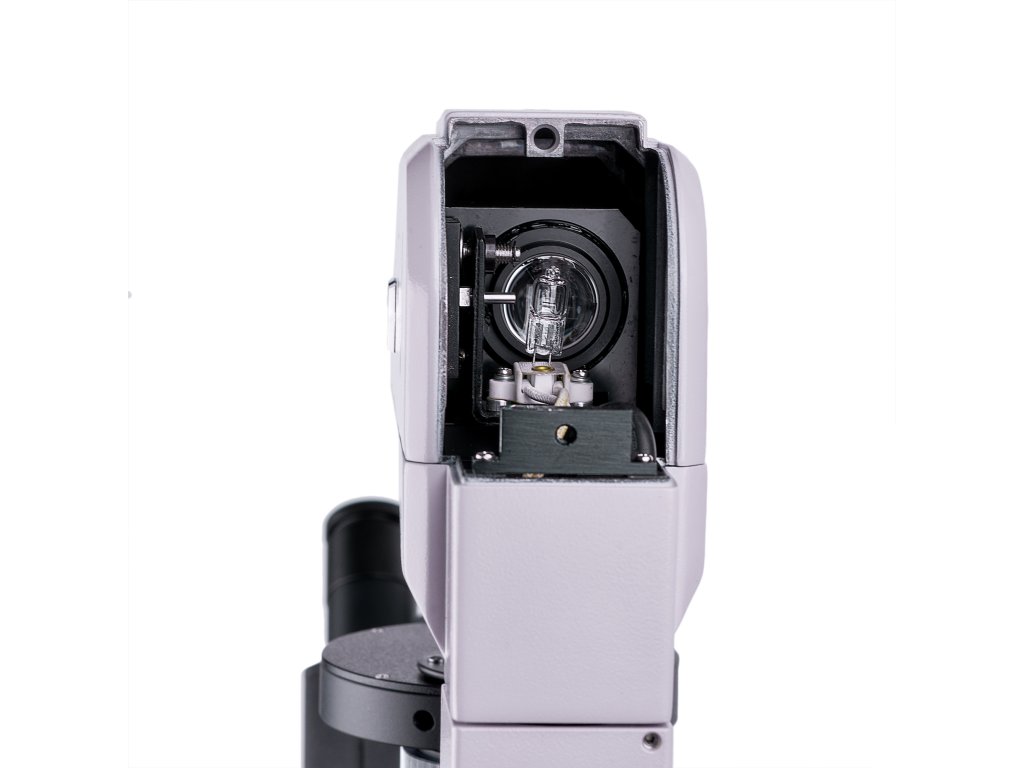

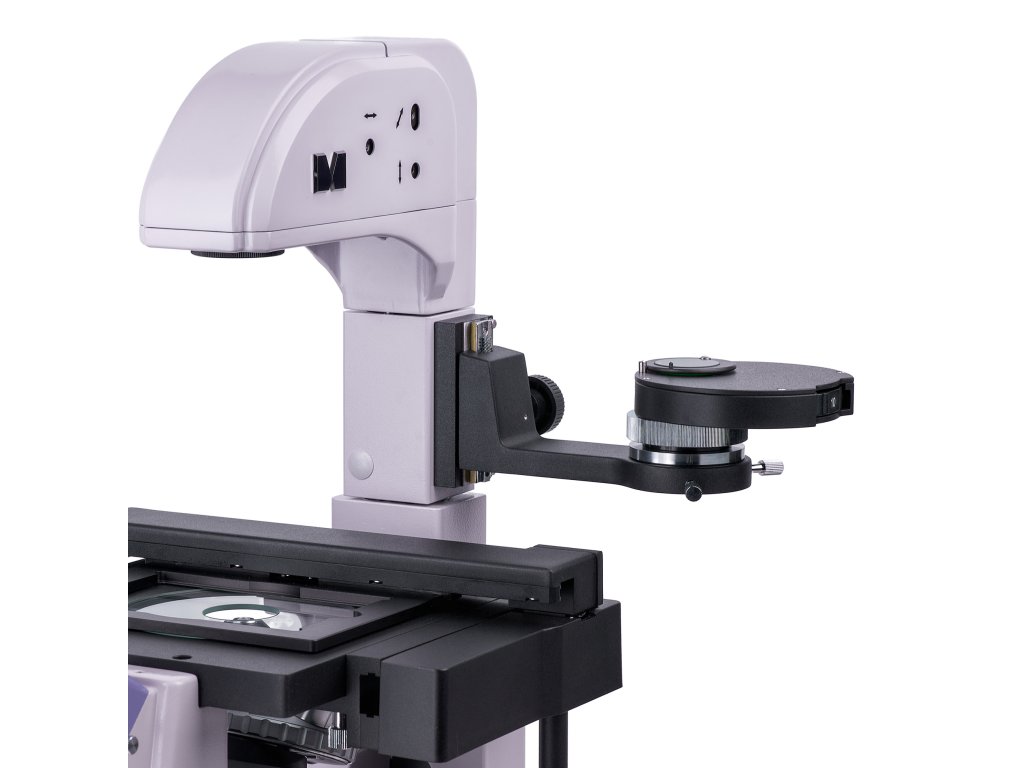

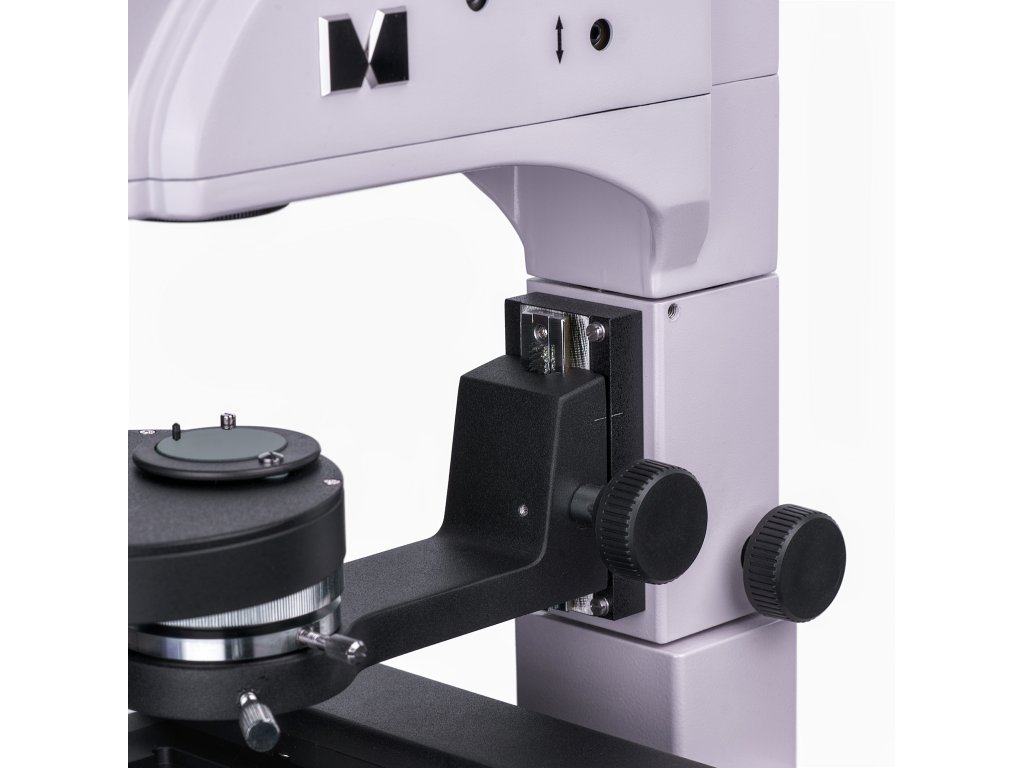

Procházející světlo zajišťuje 30 W halogenové osvětlení. Tento zdroj svítí jasně a zajišťuje teplé spektrum světla. Pozorování je proto u každého objektivu efektivní a pohodlné pro oči. Mikroskop má kondenzor fázového kontrastu se čtyřmi sloty: jeden je používán pro světlé pole a další tři jsou určeny pro 10x, 20x a 40x objektivy s fázovým kontrastem. Fázové prstence lze vystředit. Otáčením disku můžete přepínat ze světlého pole na fázový kontrast a zpět. Tento systém je vhodný pro výzkum, kde šetří čas při práci.

Köhlerovo osvětlení pro procházející a odražené světlo. S použitím této metody lze získat jasný a ostrý obraz ve vysokém rozlišení bez artefaktů a ztmavení na okrajích.

Pracovní stolek a zaostřovací mechanismus

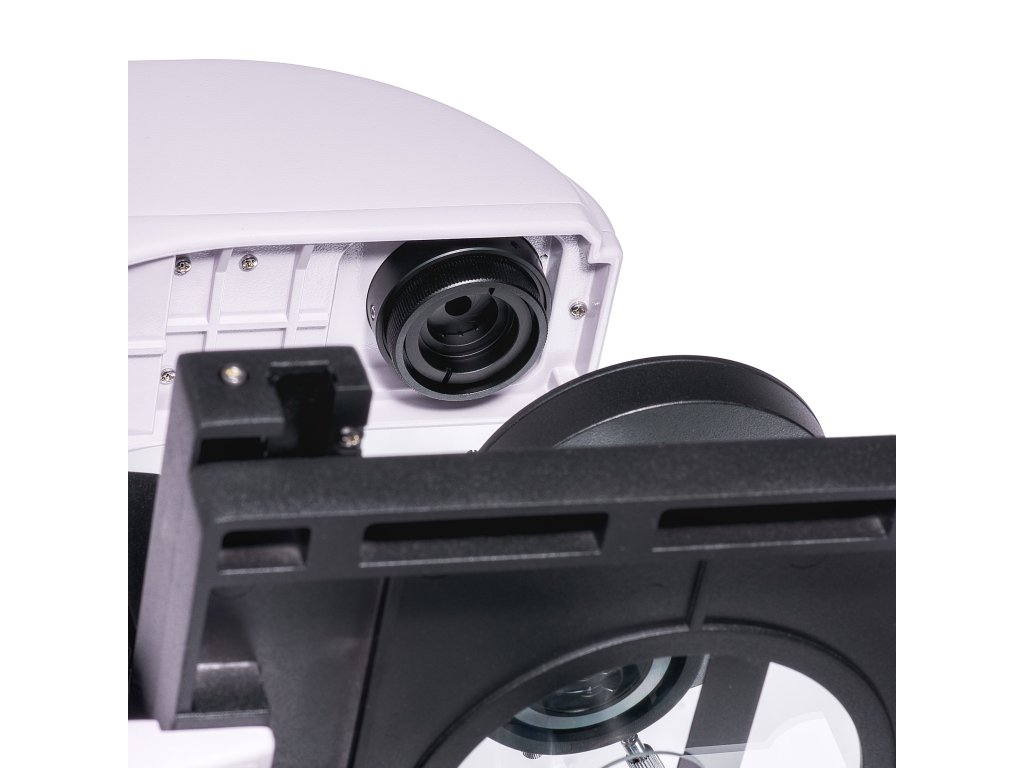

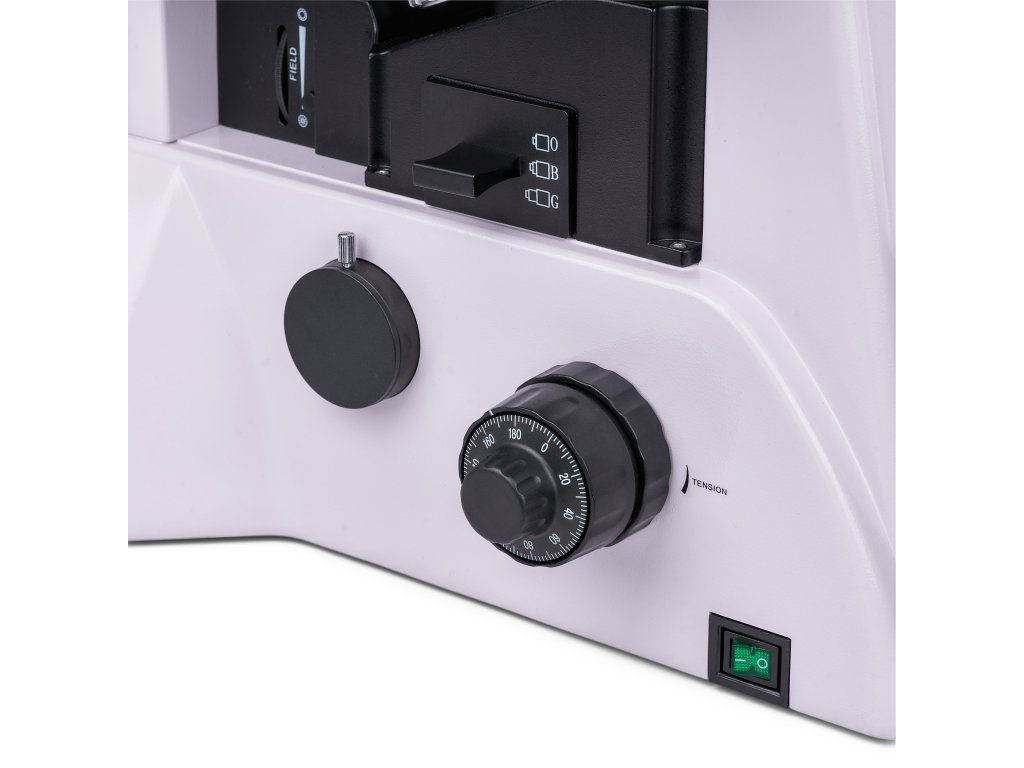

Pracovní stolek je fixní a disponuje mechanismem pro posun laboratorních nádob. Laboratorní nádoby lze posouvat horizontálně do dvou k vzájemně kolmých směrů. Precizní a plynulý mechanismus pohybu je vybaven čtyřmi držáky na nádoby různých velikostí. Zaostření mikroskopu se nastavuje pomocí knoflíků pro hrubé a jemné zaostřování. Hrubé ostření má aretační knoflík a nastavení tuhosti. Zaostřovací knoflíky jsou umístěny koaxiálně po obou stranách těla mikroskopu.

Příslušenství

Produktová řada zahrnuje dodatečné příslušenství pro mikroskop MAGUS Lum V500: okuláry, digitální fotoaparáty a kalibrační sklíčka.

Klíčové vlastnosti mikroskopu:

• Fluorescenční mikroskopie v odraženém světle, mikroskopie ve světlém poli a mikroskopie s fázovým kontrastem v procházejícím světle
• Možnost pozorování vzorků v laboratorních nádobách do 55 mm a při nakloněném stojanu až do 165 mm
• 100 W rtuťová výbojka jako zdroj odraženého světla, 30 W halogenová výbojka jako zdroj procházejícího světla; Köhlerova osvětlovací soustava
• Čtyři fluorescenční filtry: ultrafialový (UV), fialový (V), modrý (B) a zelený (G)
• Trinokulární hlava otočná o 180°. Dvě možnosti montáže digitálního fotoaparátu a monitoru: rozdělení paprsku 100/0 nebo 50/50 (trinokulární hlavice) nebo rozdělení paprsku 100/0 nebo 0/100 (na mikroskopu)
• Pracovní stolek s držáky na nádoby různých průměrů
• Kondenzor fázového kontrastu s clonou pro mikroskopii světlého pole a třemi clonami pro fázový kontrast

Klíčové vlastnosti fotoaparátu:

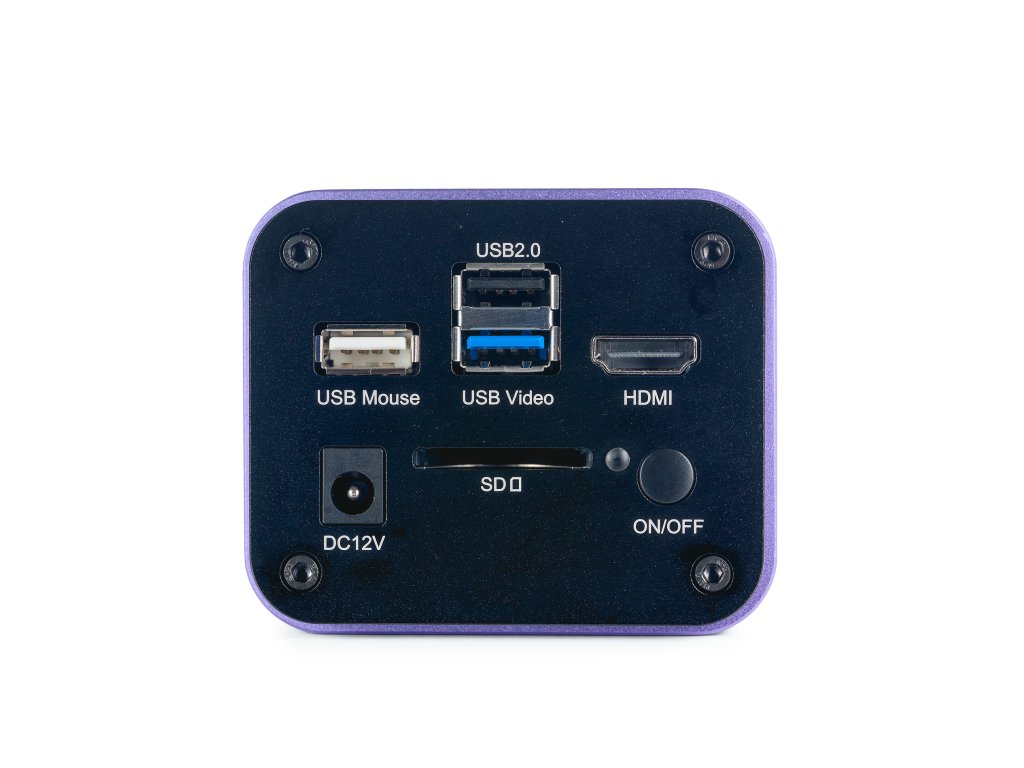

• Fotoaparát pracuje samostatně bez připojení k počítači a prostřednictvím rozhraní HDMI. Možnost připojení k počítači prostřednictvím Wi-Fi a rozhraní USB 3.0.
• Automatické přepínání mezi rozlišením 4K a Full HD v závislosti na rozlišení monitoru
• 30 snímků za sekundu pro pozorování pohybujících se objektů, záznam videa a pohyb vzorku bez trhání nebo zpoždění
• Barevný CMOS snímač SONY Exmor/Starvis s podsvícením zajišťuje nízkou úroveň šumu a vysokou citlivost na světlo i za špatných světelných podmínek. Získáte jasnější, čistší a barevně sytější snímky.
• Software s funkcemi fotografování, záznamu videa, střihu/úprav obrazu, externího zobrazení, lineárního a úhlového měření

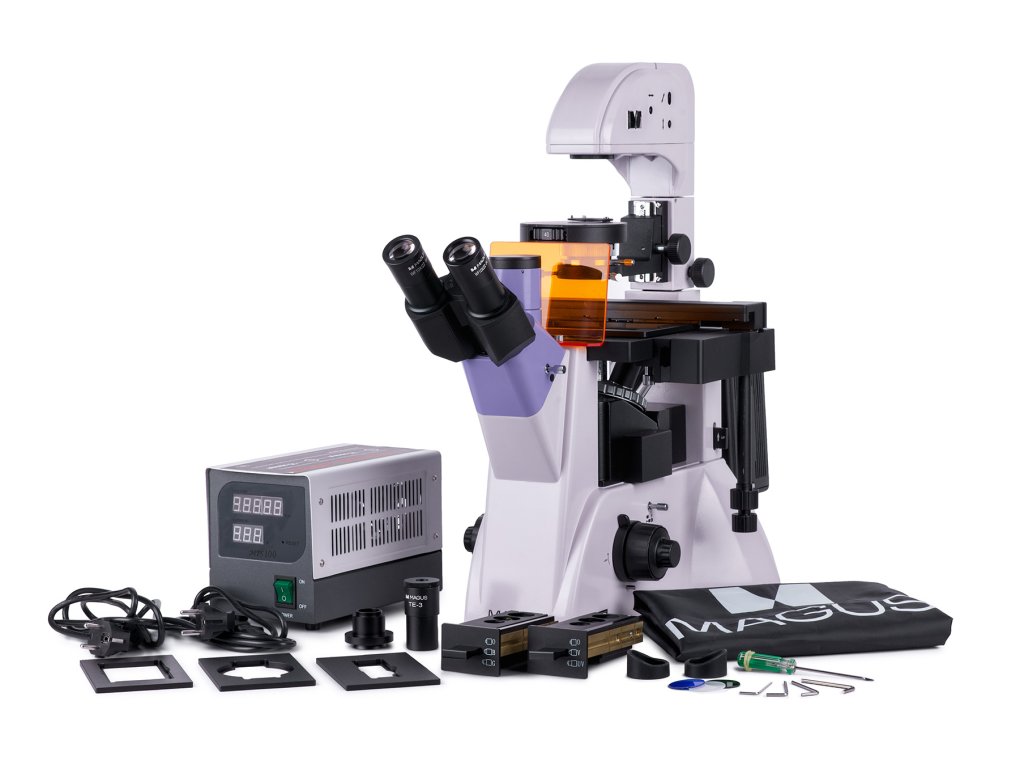

Obsah sady:

• Digitální fotoaparát MAGUS CHD40 (digitalni fotoaparat, kabel HDMI (1,5 m), USB 3.0 kabel (1,5 m), USB mys, pametova karta SD 32 GB, USB Wi-Fi adapter (2 ks), napajeci adapter 12 V/1 A (Euro), instalacni CD s ovladaci a softwarem, uzivatelska prirucka a zarucni list)
• LCD monitor MAGUS MCD40
• Základna s napájecím vstupem, zdroj procházejícího světla a kondenzor, mechanismus zaostřování, pracovní stolek a revolverový nosič objektivů
• Fluorescenční jednotky
• Rtuťová výbojka
• Trinokulární hlava
• Rovinný achromatický objektiv s korekcí na nekonečno: PLL 10x/0,25 WD 4,3 mm
• Rovinný achromatický objektiv s korekcí na nekonečno: PLL 20х/0,40 WD 8,0 mm
• Rovinný achromatický objektiv s korekcí na nekonečno: PLL 40х/0,60 WD 3,5 mm
• Rovinný achromatický objektiv s korekcí na nekonečno: PLL 10x/0,25 PHP2 WD 4,3 mm
• Rovinný achromatický objektiv s korekcí na nekonečno: PLL 20x/0,40 PHP2 WD 8,0 mm
• Rovinný achromatický objektiv s korekcí na nekonečno: PLL 40x/0,60 PHP2 WD 3,5 mm
• Okulár 10x/22 mm s dlouhým očním reliéfem (2 ks)
• UV filtr
• Adaptér typu C-mount 1x
• Šestihranný klíč
• Napájení rtuťové výbojky
• Napájecí kabel
• Síťový kabel osvětlovací soustavy pro pozorování v odraženém světle
• Protiprachová krytka
• Uživatelská příručka a záruční list

K dispozici na přání:

• 10x/22 mm okulár se stupnicí
• 12,5x/14 mm okulár (2 ks)
• 15x/15 mm okulár (2 ks)
• 20x/12 mm okulár (2 ks)
• 25x/9 mm okulár (2 ks)
• Kalibrační sklíčko
