Fluorescenční inverzní digitální mikroskop MAGUS Lum VD500L

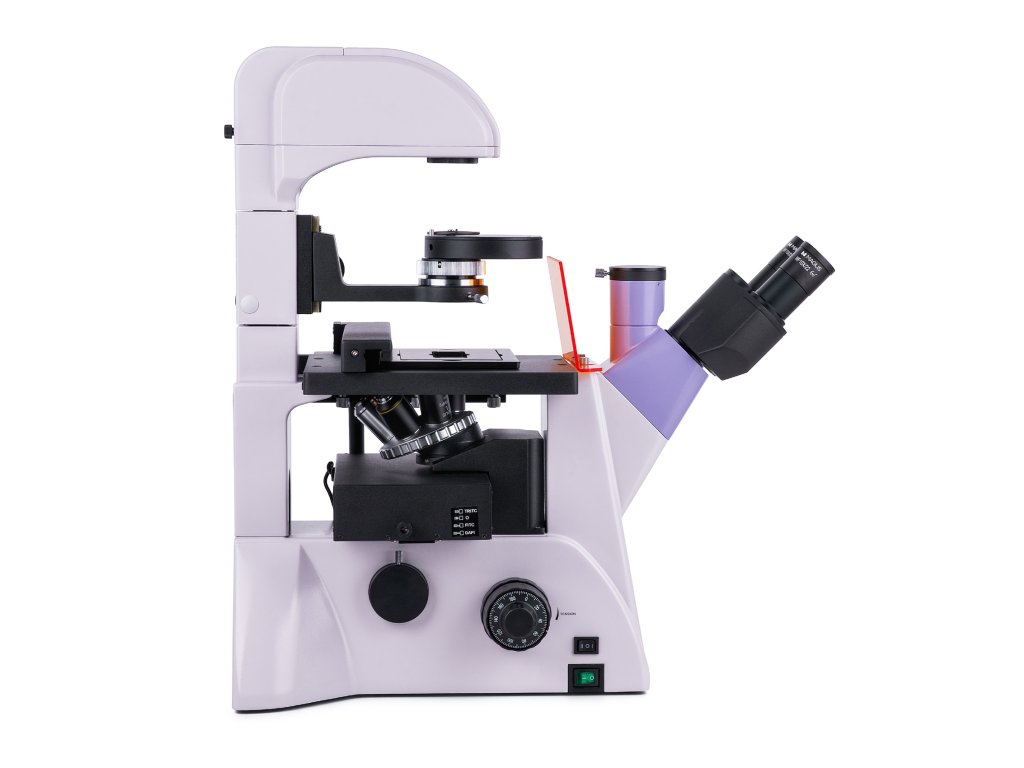

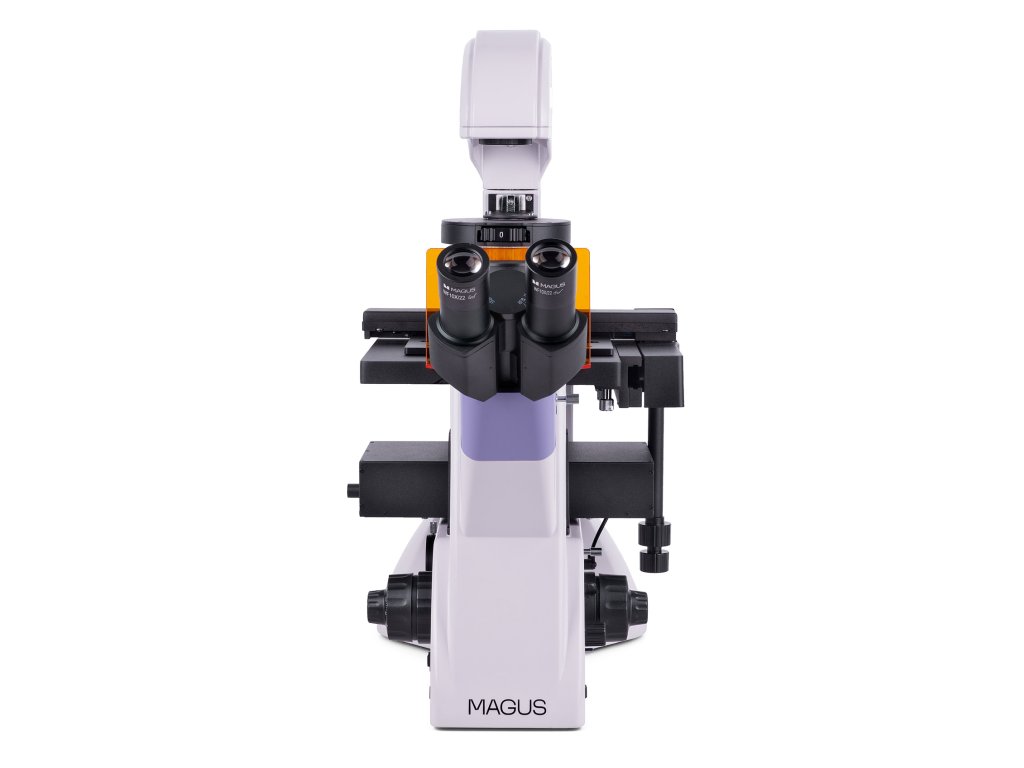

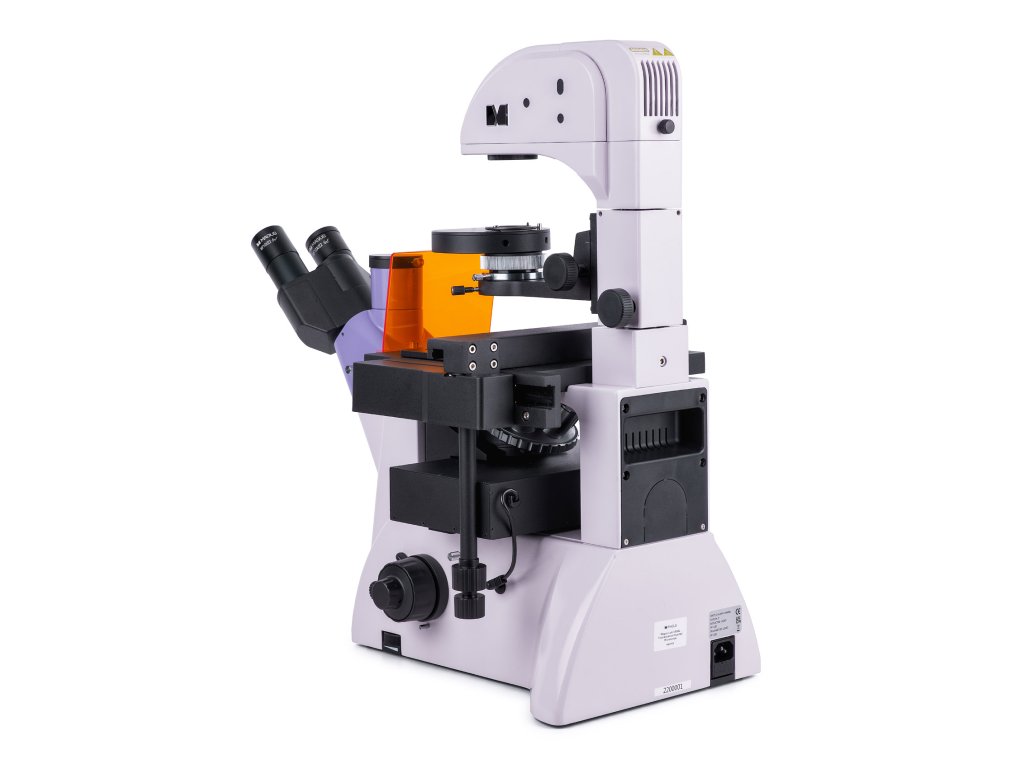

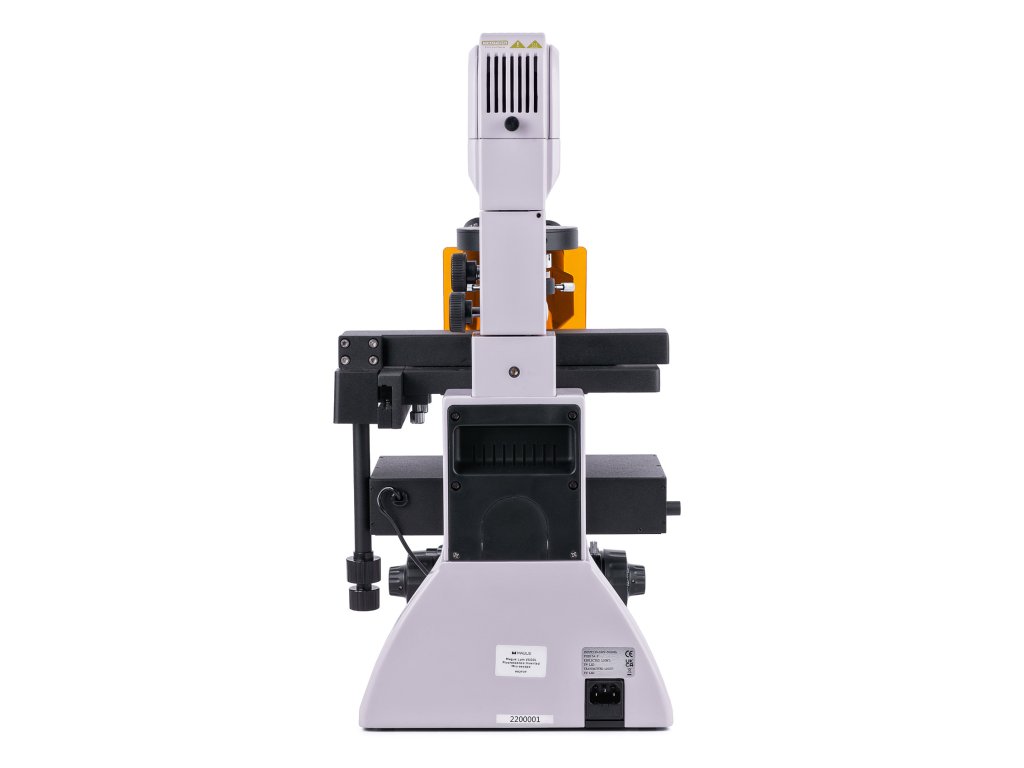

MAGUS Lum V500L je inverzní mikroskop pro fluorescenční mikroskopii v odraženém světle a mikroskopii ve světlém poli a s fázovém kontrastem v procházejícím světle. Pro fluorescenční mikroskopii se používají fluorochromové filtry DAPI, FITC a TRITC. Invertovaná konstrukce umožňuje studium vzorků v laboratorních nádobách, jako jsou Petriho misky, baňky atd. Výška laboratorních nádob může být 55 mm až 165 mm v případě, když je stojan nakloněný. Optický systém je určen pro laboratorní nádoby s tloušťkou dna 1,2 mm. Mikroskop je skvělou volbou pro výzkum i rutinní laboratorní práce a může být použit také pro účely vzdělávání.

Digitální fotoaparát

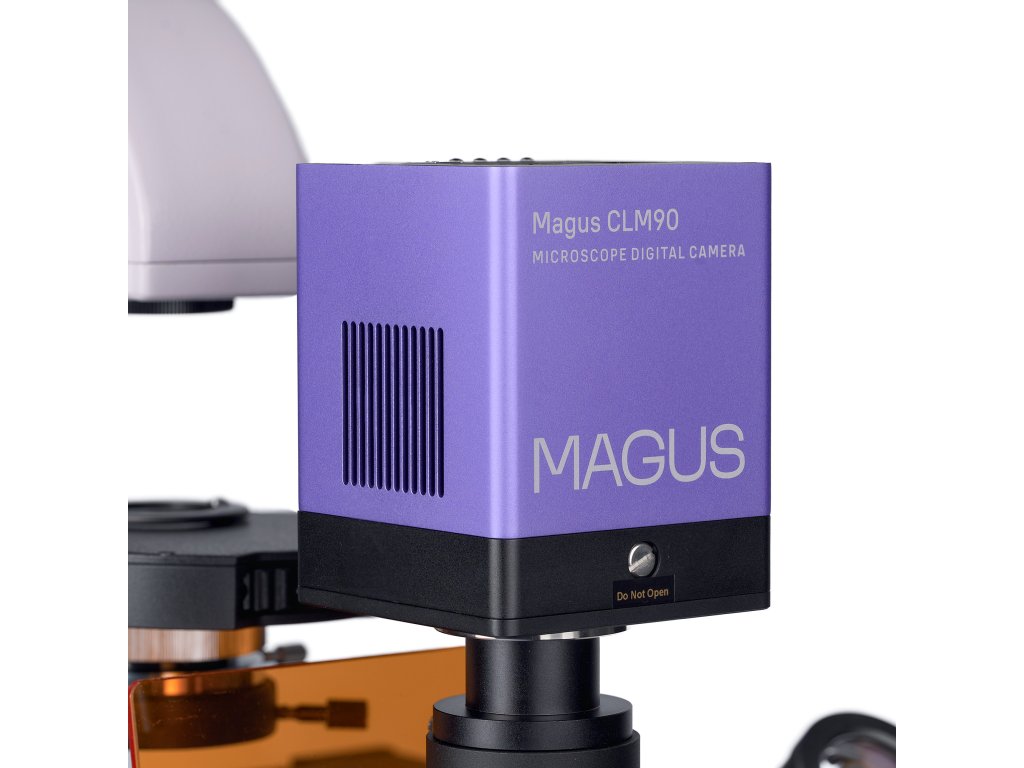

Digitální fotoaparát MAGUS CLM90 je určen pro použití v technikách fluorescenční mikroskopie a mikroskopie v temném poli.
Fotoaparát je vybaven 7,1 Mpx snímačem a vytváří realistické snímky v rozlišení 3200x2200 px. Fotoaparát se doporučuje používat s objektivy 4x, 10x, 20x a 40x. Při práci s objektivy s malým zvětšením vám fotoaparát umožní vidět jemnější detaily.
Video se v závislosti na rozlišení nahrává rychlostí 51,3 nebo 133,8 snímků za sekundu. Videa jsou plynulá s měkkými a jemnými přechody mezi snímky. Pohyb vzorku se zobrazuje v reálném čase bez zpoždění. Fotoaparát usnadňuje práci s objekty, které se pohybují, a je vhodný pro ukázky ve školních třídách.
Fotoaparát je vybaven rozhraním USB 3.0. Rychlost přenosu dat je 10krát vyšší než u fotoaparátů s rozhraním USB 2.0. Vysokorychlostní fotoaparát se doporučuje pro profesionální laboratoře, výzkum nebo výuku na univerzitách.

Optika

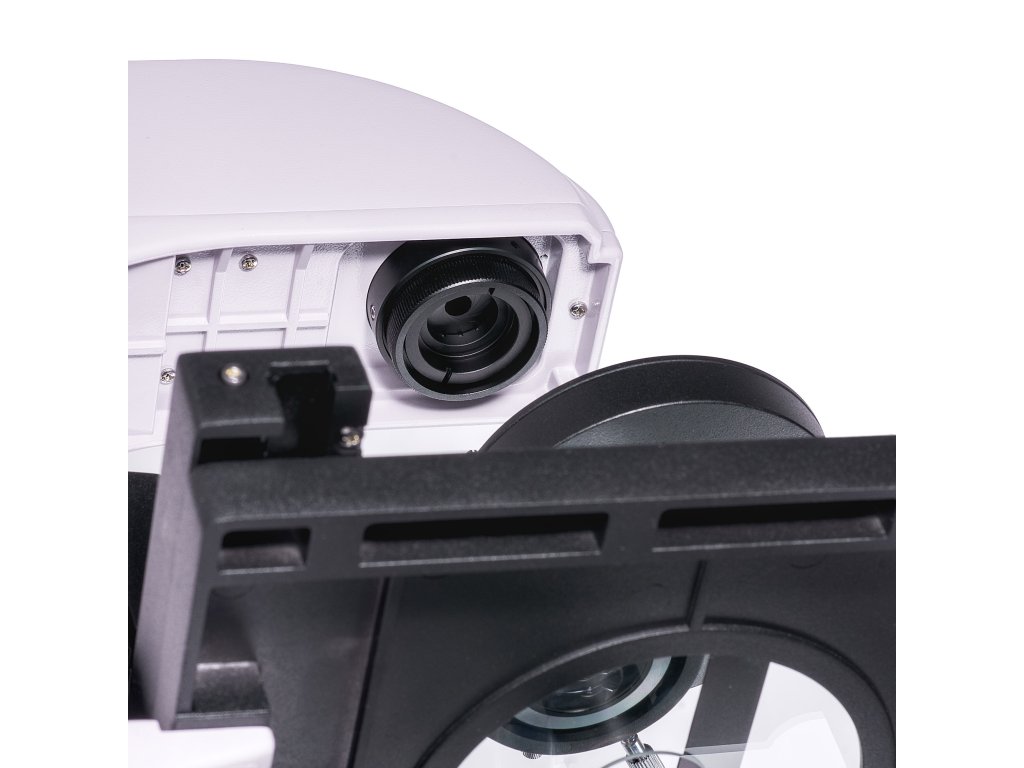

Dvě možnosti montáže digitálního fotoaparátu a monitoru: na trinokulární tubus se montuje monitor (není součástí dodávky); boční otvor na těle je určen k montáži digitálního fotoaparátu (není součástí dodávky). K dispozici je rozdělovač paprsků: 100/0 nebo 0/100 (na těle) a 100/0 nebo 50/50 (na trinokulární hlavě). Úhel sklonu tubusu okuláru 45° umožňuje pozorování s maximálním komfortem. Při sestavování mikroskopu může uživatel otáčet tubusy okuláru o 180°.

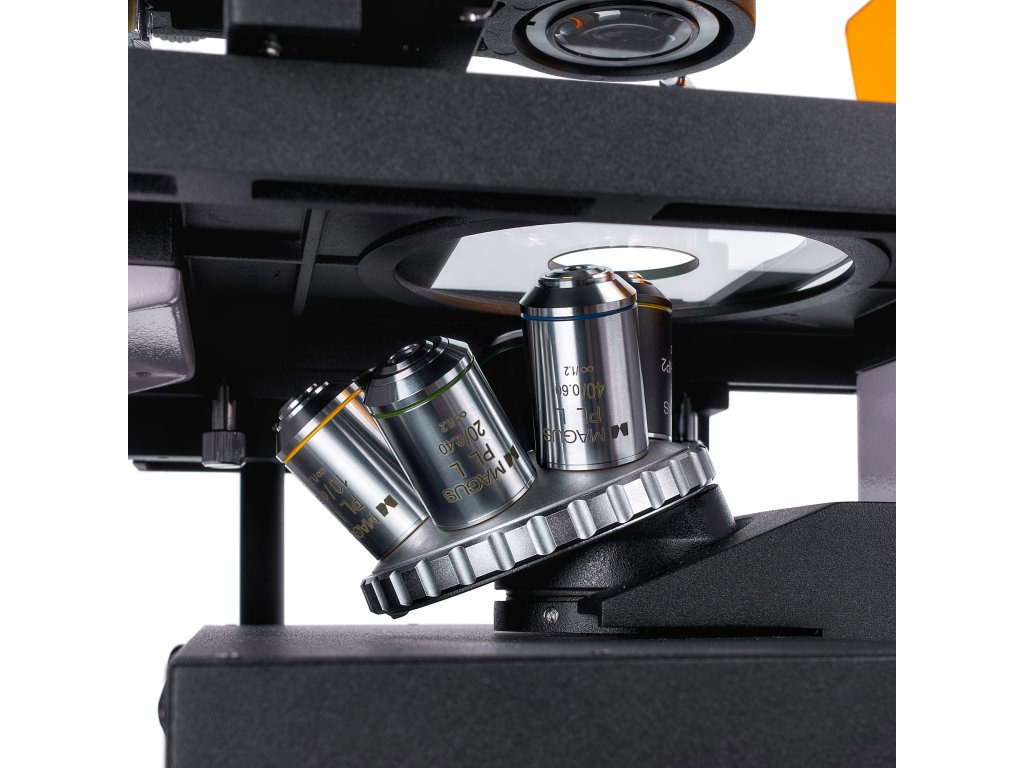

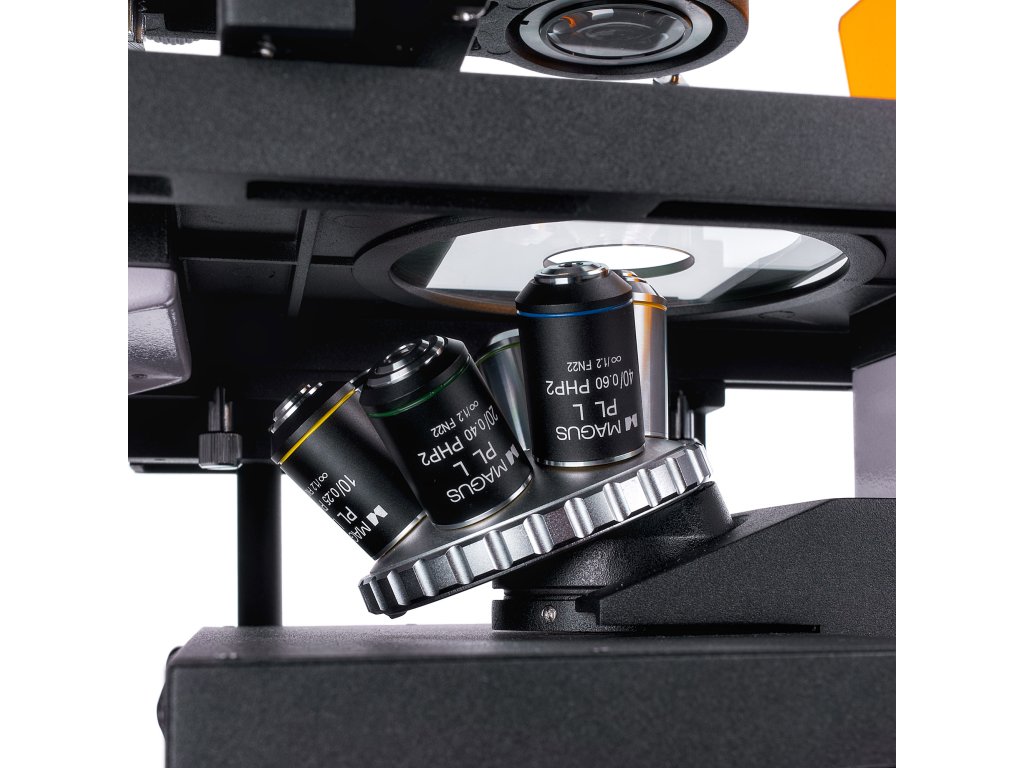

Sada obsahuje šest rovinných achromatických objektivů: tři z nich pro mikroskopii ve světlém poli a fluorescenční mikroskopii, další tři pro mikroskopii s fázovým kontrastem. Tyto objektivy disponují korekcí na nekonečno a mají dlouhou pracovní vzdálenost. Revolverový nosič má šest slotů pro montáž objektivů. Revolverový nosič je umístěn na stojanu pod pracovním stolkem.

Osvětlení

Zdrojem pro fluorescenční excitaci je 5 W LED dioda s životností 50 000 hodin bez výměny. K dispozici jsou tři excitační filtry: fluorochromové filtry DAPI, FITC a TRITC. LED osvětlení je oproti rtuťovému energeticky účinnější a má snadnější údržbu, je proto doporučováno pro použití na univerzitách. LED osvětlení také garantuje barevnou stálost. LED diody se rychle zapínají a vypínají a při dlouhém provozu se nepřehřívají.

Zdrojem procházejícího světla je rovněž 5 W LED dioda. Tento zdroj je dostatečně jasný pro mikroskopii ve světlém poli i mikroskopii s fázovým kontrastem.

Osvětlení v odraženém i procházejícím světle lze nastavit podle Köhlerovy metody. S tímto osvětlením lze dosáhnout maximálního rozlišení pro každý objektiv a získat jasný a ostrý obraz bez artefaktů nebo ztmavení na okrajích.

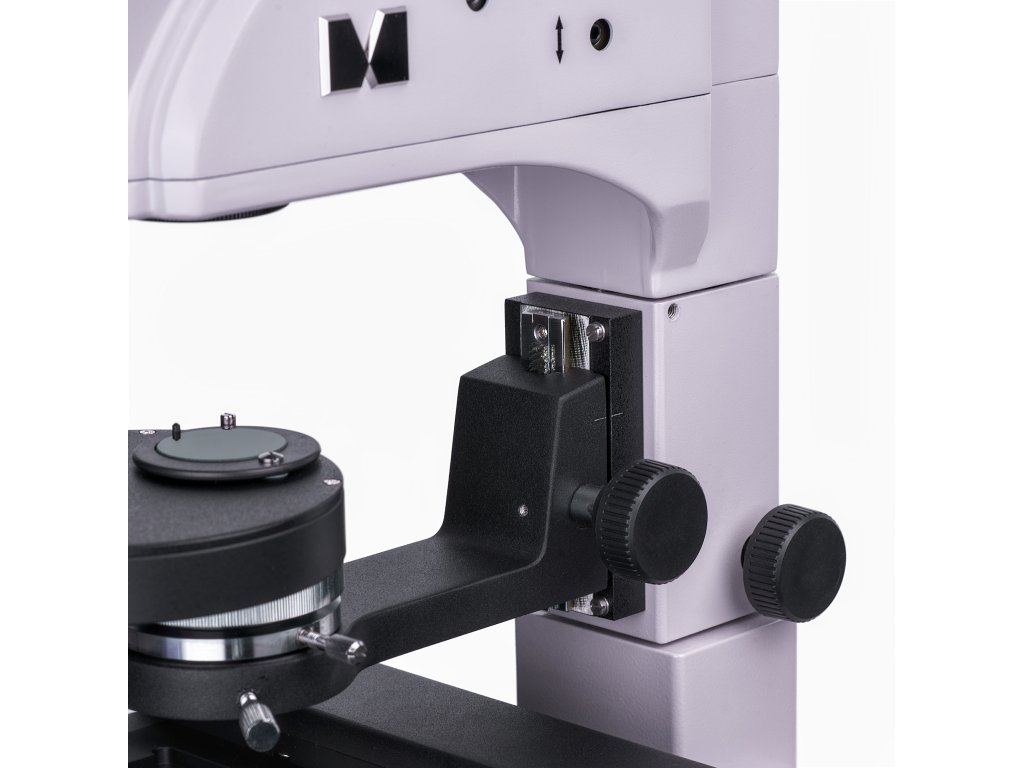

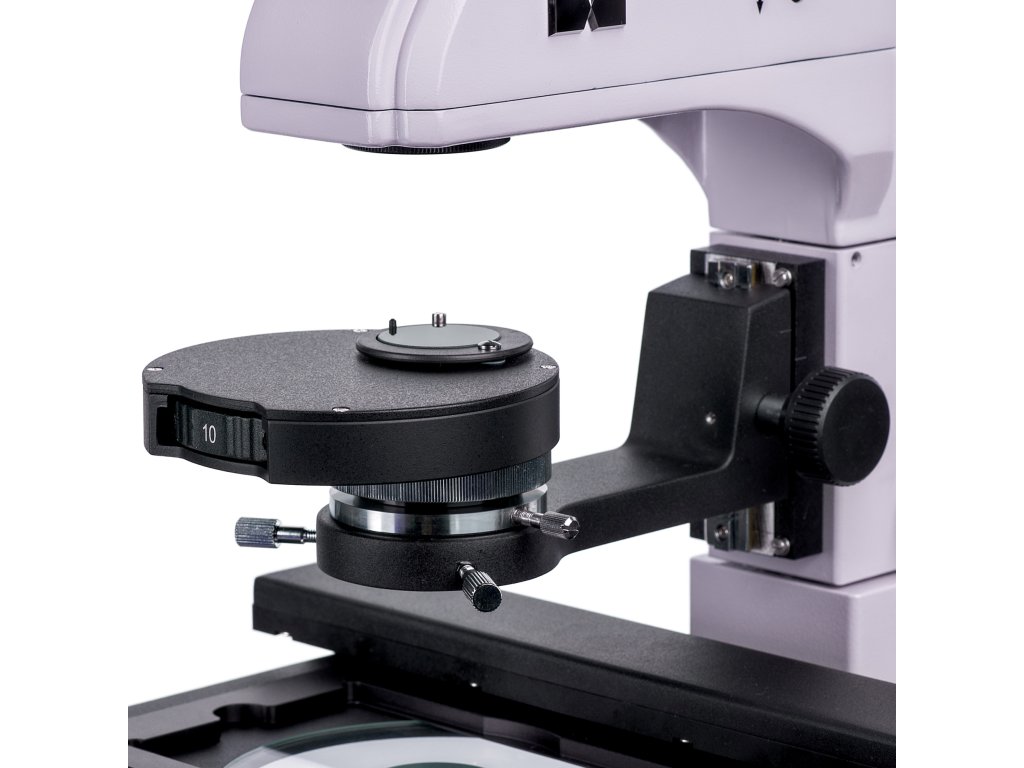

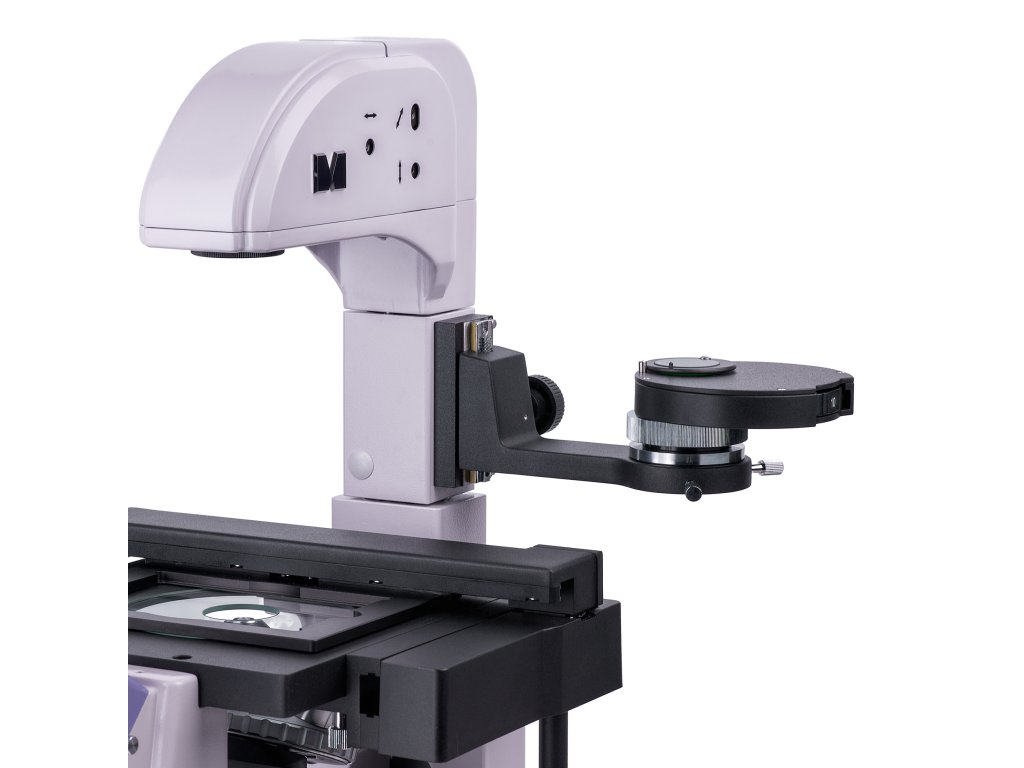

Mikroskop je vybaven praktickým kondenzorem fázového kontrastu: tři sloty se používají pro fázové objektivy s 10x, 20x a 40x zvětšením a čtvrtý slot je určen pro mikroskopii ve světlém poli. Fázové prstence lze vystředit. Mezi jednotlivými mikroskopickými technikami lze přepínat otáčením voliče.

Pracovní stolek a zaostřovací mechanismus

Fixní pracovní stolek je vybaven mechanickým nástavcem pro posun laboratorních nádob a třemi držáky na nádoby různých velikostí. Laboratorní nádoby lze posouvat do dvou k vzájemně kolmých směrů v horizontální rovině. Mikroskop je vybaven mechanismem pro hrubé a jemné ostření. Mechanismus hrubého ostření má aretační knoflík a nastavení tuhosti. Knoflíky mají ergonomický design, díky kterému je uživatel při práci v uvolněné poloze.

Příslušenství

Mikroskop lze vybavit dalšími okuláry, kalibračními sklíčky nebo digitálním fotoaparátem z řady příslušenství MAGUS.

Klíčové vlastnosti mikroskopu:

• Invertovaná konstrukce umožňuje pozorování vzorků v laboratorních nádobách s tloušťkou dna 1,2 mm a výškou 55 mm až 165 mm, pokud je stojan nakloněný
• Mikroskopické techniky: fluorescence v odraženém světle, světlé pole a fázový kontrast (v procházejícím světle)
• Köhlerova osvětlovací soustava pro procházející a odražené světlo; jako světelné zdroje slouží 5 W LED diody s dlouhou životností bez nutnosti výměny
• K dispozici jsou tři excitační filtry: fluorochromové filtry DAPI, FITC a TRITC
• Kondenzor fázového kontrastu pro rychlou a pohodlnou změnu mikroskopické techniky
• Trinokulární hlava; dvě možnosti montáže fotoaparátu nebo monitoru: rozdělení paprsku 100/0 nebo 0/100 (na těle), rozdělení paprsku 100/0 nebo 50/50 (na hlavě)

Klíčové vlastnosti fotoaparátu:

• Pro fluorescenční mikroskopii a mikroskopii v temném poli s objektivy 4x, 10x, 20x a 40x
• Rozlišení 7,1 Mpx: při pozorování s objektivy s malým zvětšením vám fotoaparát umožní vidět jemnější detaily
• 51,3 fps a 133,8 fps při rozlišení 3200x2200 px a 1584x1100 px pro pozorování pohybujících se objektů, záznam videa a pohyb preparátu bez trhání a zpoždění
• Peltierův článek snižuje teplotu snímače při dlouhodobém provozu a eliminuje tepelný šum, a proto lze při fotografování používat dlouhé časy závěrky
• Globální závěrka pro rychlé čtení signálu ze snímače, zvýšený jas obrazu, žádné falešné optické efekty při pozorování pohybujících se objektů
• Černobílý CMOS snímač SONY Exmor s podsvícením zajišťuje nízkou úroveň šumu a vysokou citlivost na světlo i při slabém osvětlení. Získáte jasnější, čistší a barevně sytější snímky
• Rozhraní USB 3.0 pro rychlý a plynulý přenos dat
• Software s funkcemi fotografování, záznamu videa, střihu/úprav obrazu, externího zobrazení, lineárního a úhlového měření

Obsah sady:

• Digitální fotoaparát MAGUS CLM90 (digitální fotoaparát, USB kabel, adaptér 12 V, 3 A, kufřík, instalační CD s ovladači a softwarem, uživatelská příručka a záruční list)
• Podstavec, osvětlovací soustava pro pozorování v odraženém světle, zdroj odraženého světla, kondenzor, mechanismus zaostřování, pracovní stolek a revolverový nosič objektivů
• Trinokulární hlava
• Rovinný achromatický objektiv s korekcí na nekonečno: PLL 10x/0,25 fázový WD 4,3 mm
• Rovinný achromatický objektiv s korekcí na nekonečno: PLL 20х/0,40 WD 8,0 mm
• Rovinný achromatický objektiv s korekcí na nekonečno: PLL 40х/0,60 WD: 3,5 mm
• Rovinný achromatický objektiv s korekcí na nekonečno: PLL 10x/0,25 PHP2 WD 4,3 mm
• Rovinný achromatický objektiv s korekcí na nekonečno: PLL 20x/0,40 PHP2 WD 8,0 mm
• Rovinný achromatický objektiv s korekcí na nekonečno: PLL 40x/0,60 PHP2 WD 3,5 mm
• Okulár 10x/22 mm s dlouhým očním reliéfem (2 ks)
• UV filtr
• Adaptér typu C-mount 1x
• Šestihranný klíč
• Napájecí kabel
• Protiprachová krytka
• Uživatelská příručka a záruční list

K dispozici na přání:

• 10x/22 mm okulár se stupnicí
• 12,5x/14 mm okulár (2 ks)
• 15x/15 mm okulár (2 ks)
• 20x/12 mm okulár (2 ks)
• 25x/9 mm okulár (2 ks)
• Kalibrační sklíčko
