Metalurgický digitální mikroskop MAGUS Metal 630 BD
Expresní doručení
Velký výběr
Osobní přístup
Výhodné ceny

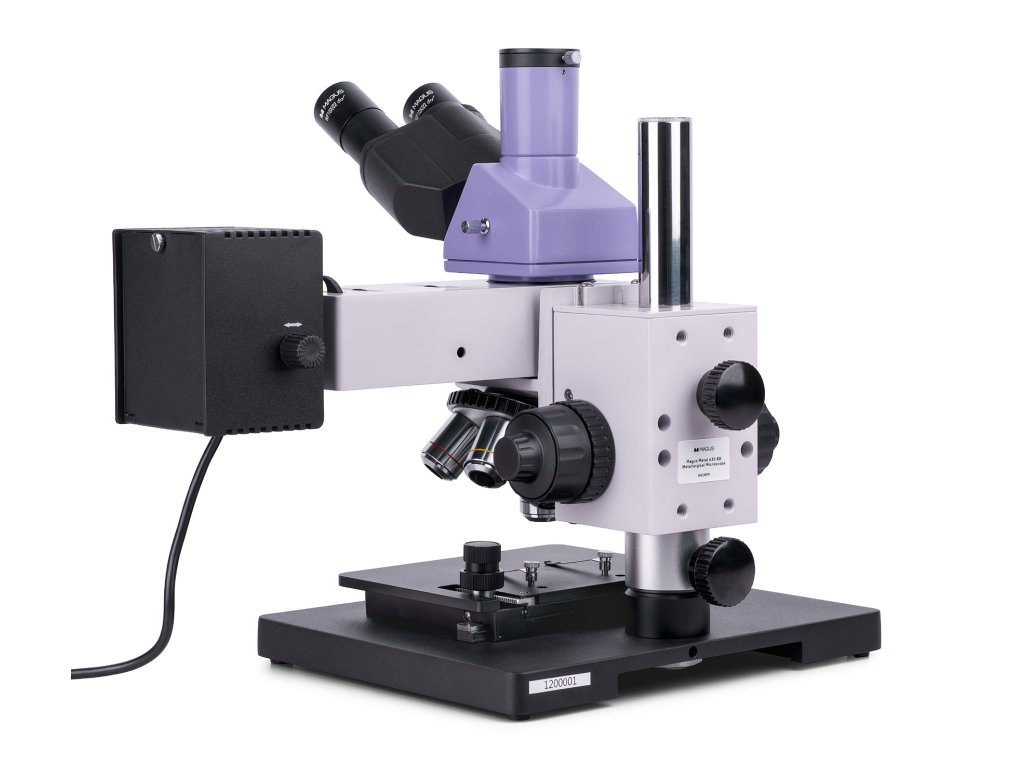

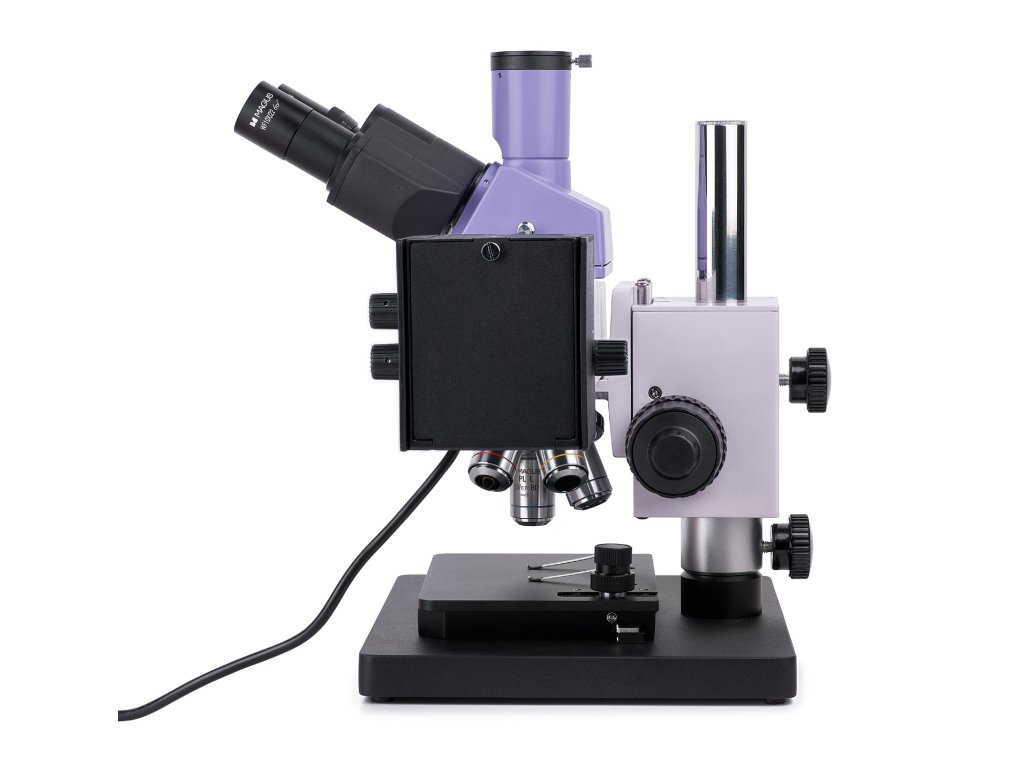

Metalurgický digitální mikroskop MAGUS Metal D630 BD pro mikroskopické techniky v jasném a tmavém poli a polarizační mikroskopii. Výkonné halogenové osvětlení vytváří kvalitní obraz s jakýmkoli objektivem a jakoukoli mikroskopickou metodou. Mikroskop je určen ke kontrole kvality a studiu mikrostruktury kovových a polovodičových materiálů a neprůhledných objektů. Používá se k výzkumu ve výrobních závodech, v laboratořích výzkumných center a na univerzitních pracovištích.
Digitální fotoaparát
Digitální fotoaparát MAGUS CLM30 je určen pro použití v technikách fluorescenční mikroskopie a mikroskopie v temném poli.
Fotoaparát je vybaven snímačem s rozlišením 8,3 Mpx a vytváří realistické snímky v rozlišení 3840x2160 px. Fotoaparát se doporučuje používat s objektivy 4x, 10x, 20x a 40x. Při práci s objektivy s malým zvětšením vám fotoaparát umožní vidět jemnější detaily.
Video se v závislosti na rozlišení nahrává rychlostí 45 nebo 70 snímků za sekundu: jsou plynulé s měkkými a jemnými přechody mezi snímky. Pohyb vzorku se zobrazuje v reálném čase bez zpoždění. Fotoaparát usnadňuje práci s objekty, které se pohybují, a je vhodný pro ukázky ve školních třídách.
Fotoaparát je vybaven rozhraním USB 3.0. Rychlost přenosu dat je 10krát vyšší než u fotoaparátů s rozhraním USB 2.0. Vysokorychlostní fotoaparát se doporučuje pro profesionální laboratoře, výzkum nebo výuku na univerzitách.
Optika
Trinokulární hlava má trinokulární tubus, do kterého se upevňuje digitální fotoaparát (není součástí dodávky). Světelný paprsek se nasměruje buď do okulárů, nebo do trinokulárního tubusu pomocí knoflíku pro volbu dráhy světla okuláru/kamery. Trinokulární hlava je nakloněna o 30° pro snadné pozorování. Kroužek pro nastavení dioptrií je umístěn na levém tubusu.

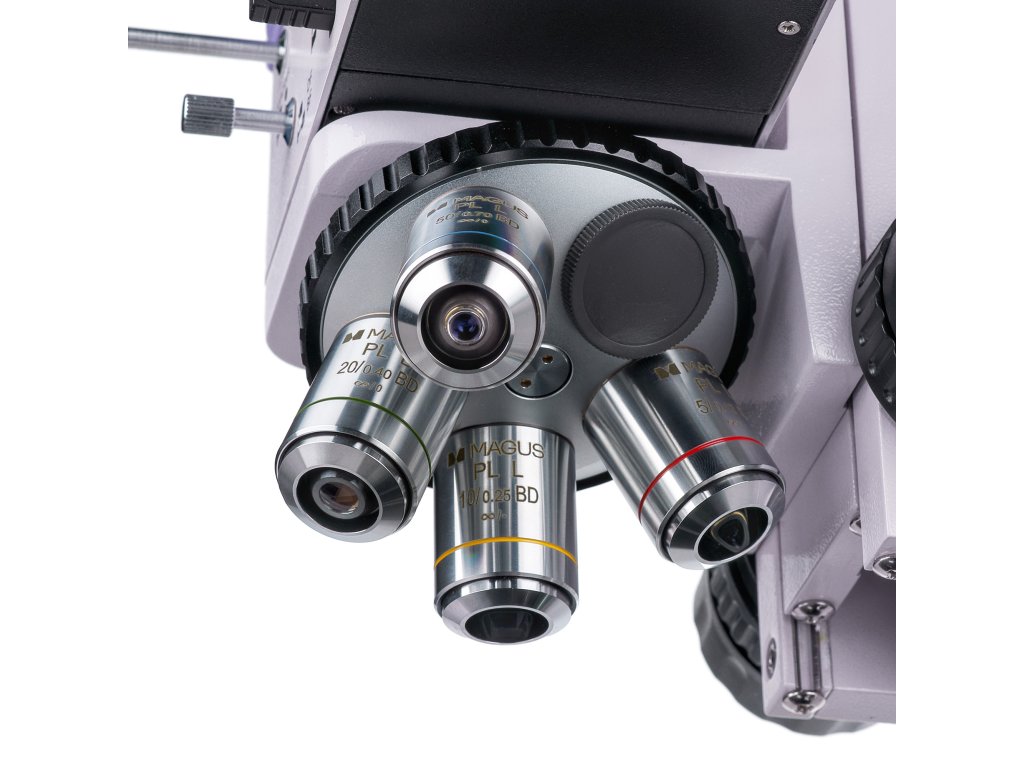

Po montáži dodaných objektivů do otočného nástavce zůstane jeden slot volný pro další objektiv. Všechny základní objektivy jsou achromatické, mají dlouhou pracovní vzdálenost a jsou vhodné pro mikroskopii v jasném i tmavém poli.
Osvětlení
Pro pozorování v temném poli je mikroskop vybaven halogenovou žárovkou se zvýšeným výkonem (50 W). Osvětlovací systém s odraženým světlem dále obsahuje: sadu filtrů, clonu a clonu pole, zařízení pro tmavé pole, vestavěný analyzátor a odnímatelný polarizátor. Clony a zdroj světla lze vycentrovat. Lze nastavit Köhlerovu metodu osvětlení.

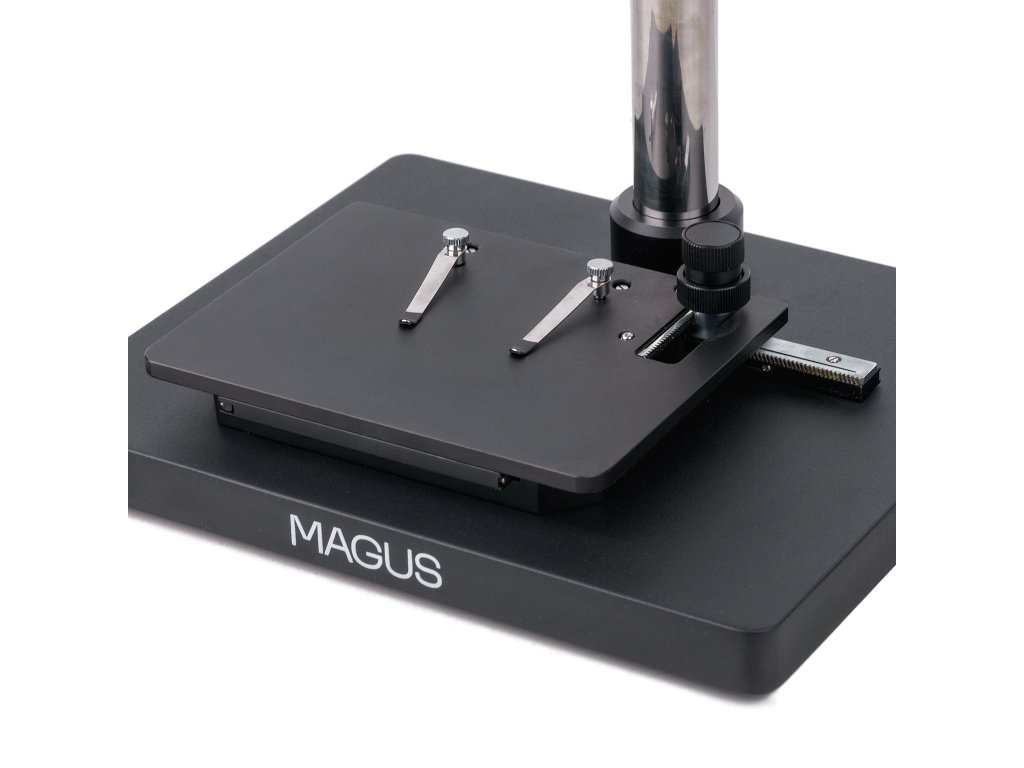

Pracovní stolek a zaostřovací mechanismus

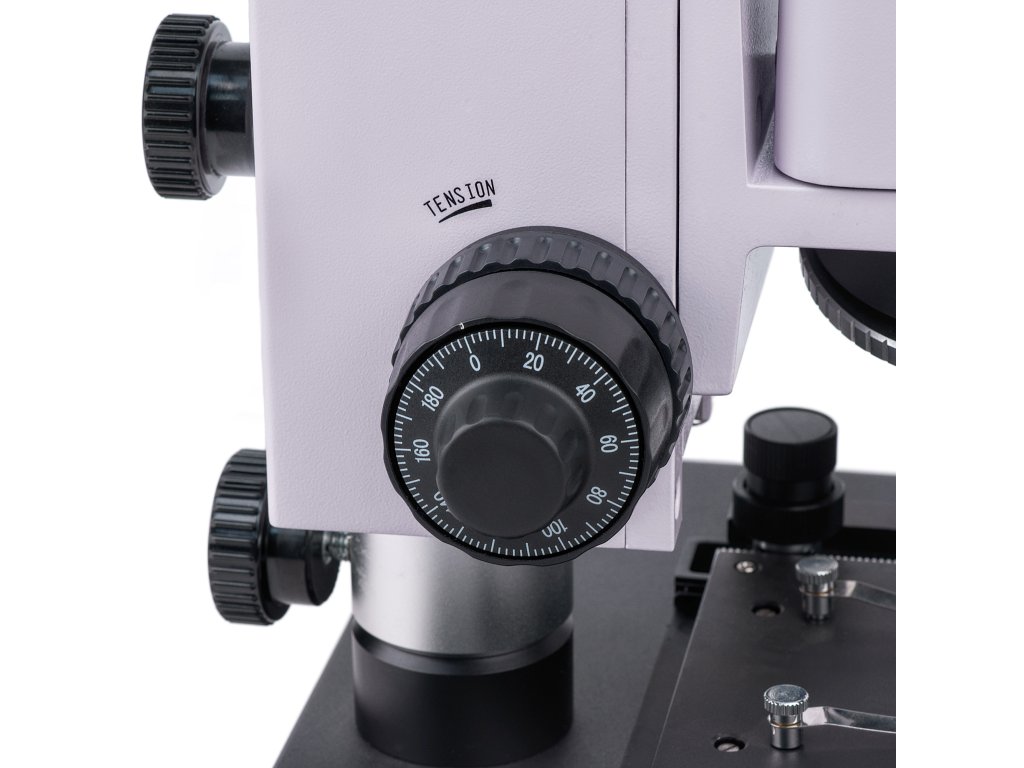

Mikroskop má zajímavou konstrukci stojanu a zaostřovacího mechanismu – vzorek může mít libovolnou velikost a výšku. Další vlastností jsou jeho malé rozměry – mikroskop se snadno vejde na povrch o maximální výšce 40 cm. Knoflíky pro hrubé a jemné zaostřování jsou souosé a nacházejí se na obou stranách těla mikroskopu. Lze také upravit hrubé napětí.
Příslušenství
Další příslušenství pro mikroskop MAGUS Metal 630 BD lze objednat samostatně. Patří mezi ně kompatibilní okuláry, objektivy s dlouhou pracovní vzdáleností pro světlé a tmavé pole, kalibrační sklíčka a digitální fotoaparáty.
Klíčové vlastnosti mikroskopu:
- Vhodné pro studium neprůhledných vzorků libovolné velikosti a výšky
- Trinokulární hlava s trinokulárním tubusem pro montáž digitálního fotoaparátu a rozdělovače paprsků 100/0 a 0/100
- Pozorování v odraženém světle pomocí technik mikroskopie v jasném a tmavém poli a polarizační mikroskopie
- Výkon halogenového zdroje světla byl zvýšen na 50 W (vhodné pro tmavé pole)
- Polní a clonová membrána pro Köhlerovo osvětlení a sada barevných světelných filtrů, centrování obou clon a světelný zdroj
- Kompaktní konstrukce stojanu pro montáž mikroskopu v malých prostorách
- Široký sortiment volitelného příslušenství
Klíčové vlastnosti fotoaparátu:
- Pro fluorescenční mikroskopii a mikroskopii v temném poli s objektivy 4x, 10x, 20x a 40x
- Rozlišení 8,3 Mpx: při pozorování s objektivy s malým zvětšením vám fotoaparát umožní vidět jemnější detaily
- 45 fps a 70 fps při rozlišení 3840x2160 px a 1920x1080 px pro pozorování pohybujících se vzorků, záznam videa a pohyb preparátu bez trhání a zpoždění
- Peltierův článek snižuje teplotu snímače při delším provozu a eliminuje tepelný šum. Proto lze při fotografování použít dlouhé časy závěrky.
- Barevný CMOS snímač SONY Exmor s podsvícením zajišťuje nízkou úroveň šumu a vysokou citlivost na světlo i při slabém osvětlení. Získáte jasnější, čistší a barevně sytější snímky.
- Rozhraní USB 3.0 pro rychlý a plynulý přenos dat
- Software s funkcemi fotografování, záznamu videa, střihu/úprav obrazu, externího zobrazení, lineárního a úhlového měření
Obsah sady:
- Digitální fotoaparát MAGUS CLM30 (digitální fotoaparát, USB kabel, adaptér 12 V, 3 A, kufřík, instalační CD s ovladači a softwarem, uživatelská příručka a záruční list)
- Stojan se zaostřovacím mechanismem, pódiem a otočným nosičem objektivů
- Osvětlovací soustava pro pozorování v odraženém světle s krytem
- Trinokulární hlava
- Rovinný achromatický objektiv s korekcí na nekonečno: PL L5x/0,12 BD WD 9,7 mm
- Rovinný achromatický objektiv s korekcí na nekonečno: PL L10x/0,25 BD WD 9,3 mm
- Rovinný achromatický objektiv s korekcí na nekonečno: PL L20x/0,40 BD WD 7,2 mm
- Rovinný achromatický objektiv s korekcí na nekonečno: PL L50х/0,70 BD WD 2,5 mm
- Okulár 10x/22 mm s dlouhým očním reliéfem (2 ks)
- Adaptér typu C-mount 1x
- Šestihranný klíč
- Základna s napájecím vstupem
- Napájecí kabel
- Síťový kabel osvětlovací soustavy pro pozorování v odraženém světle
- Protiprachová krytka
- Uživatelská příručka a záruční list
K dispozici na přání:
- 10x/22 mm okulár se stupnicí
- 12,5x/14 mm okulár (2 ks)
- 15x/15 mm okulár (2 ks)
- 20x/12 mm okulár (2 ks)
- 25x/9 mm okulár (2 ks)
- Rovinný achromatický objektiv s korekcí na nekonečno: PL L40x/0,60 BD WD 3,0 mm
- Rovinný achromatický objektiv s korekcí na nekonečno: PL L60x/0,70 BD WD 1,9 mm
- Rovinný achromatický objektiv s korekcí na nekonečno: PL L80x/0,80 BD WD 0,8 mm
- Rovinný achromatický objektiv s korekcí na nekonečno: PL L100х/0,85 (suchý) BD WD 0,4 mm
- Kalibrační sklíčko
Značka | MAGUS |
Záruka | 5 лет |
EAN | 5905555018362 |
Velikost balení (DxŠxV) | 39x37x73 cm |
Přepravní hmotnost | 22.3 kg |
Oddělovač | Metalurgický mikroskop MAGUS Metal 630 BD |
Typ | světlo / optické, metalurgický |
Hlava | trinokulární |
Hubice | Siedentopf |
Úhel sklonu hlavy | 30° |
Zvětšení, x | 50–500 základní (*volitelně: 50–1000/1250/1500/2000/2500) |
Rozsah zvětšení | od 200x do 800x |
Průměr tubusu okuláru v mm | 30 |
Okuláry | 10x/22 mm, oční reliéf: 10 mm (*volitelně: 10x/22 mm se stupnicí, 12,5x/14; 15x/15; 20x/12; 25x/9) |
Objektivy | rovinné achromatické s korekcí na nekonečno: PL L5x/0,12 BD, PL L10x/0,25 BD, PL L20x/0,40 BD, PL L50x/0,70 BD; parfokální výška 45 mm (*volitelně: PL L40x/0,60 BD, PL L60x/0,70 BD, PL L80x/0,80 BD, PL L100x/0,85 BD (suché)) |
Revolverový nosič | pro 5 objektivů |
Pracovní vzdálenost, mm | 9,7 (5x); 9,3 (10x); 7,2 (20x); 2,5 (50x); 3,0 (40x); 1,9 (60x); 0,80 (80x); 0,40 (100x) |
Mezipupilární vzdálenost (IPD), mm | 48 — 75 |
Stolek, mm | 185x140 |
Zdvih stolku pomocí zaostřovacího mechanismu, mm | 35/30 |
Pracovní stolek, mm | dvouosý mechanický; velikost základny mikroskopu: 300x240 mm |
Dioptrická korekce okuláru, dioptrií | ±5 (na levém tubusu) |
Clona | vestavěná clona a pole |
Zaostření | koaxiální, hrubý (s hrubým nastavením zaostřovacího napětí) a jemný (0,002 mm) |
S osvětlením | halogenové |
Regulace jasu | yes |
Napájení | 220±22 V, 50 Hz, AC síť |
Typ světelného zdroje | 12 V/50 W |
Světelné filtry | zelená, modrá, žlutá, matná |
Teplotní rozsah fotoaparátu, °C | 5 — 35 |
Další vlastnosti | vestavěný analyzátor a odnímatelný polarizátor, zařízení pro tmavé pole |
Typ uživatele | zkušení uživatelé, profesionálové |
Úroveň obtížnosti montáže a instalace | komplikované |
Možnosti použití | metalurgický |
Umístění světelného zdroje | horní |
Metody pozorování | světlé pole, temné pole, polarizace |
Pouzdro/kufřík/taška v sadě | protiprachová ochrana |
=== Oddělovač === | Digitální fotoaparát |
Snímač | SONY Exmor CMOS |
Barevný/černobílý | barevný |
Megapixely | 8.3 |
Maximální rozlišení, px | 3840x2160 |
Velikost snímače | 1/1,2" (11,14x6,26 mm) |
Rozměr pixelu, mkm | 2.9x2.9 |
Dvoustupňový termoelektrický modul (Peltierův článek) pro nastavení teploty 42°C pod pokojovou teplotou | yes |
Citlivost na světlo | 5970 mV při 1/30 s |
Poměr signálu k šumu | 0,15 mV při 1/30 s |
Expoziční čas | 0,1 ms – 1 h |
Záznam videa | yes |
Snímková frekvence, fps (počet snímků za sekundu) při rozlišení | 45 při rozlišení 3840x2160, 70 při rozlišení 1920x1080 |
Kapacita číslic analogově digitálního převodníku (ADC) (bit) | 8/12 (volitelná) |
Místo montáže | trinokulární tubus |
Obrazový formát | *.jpg, *.bmp, *.png, *.tif |
Formát videozáznamů | výstup: *.wmv, *.avi, *.h264 (Windows 8 a pozdější), *h265 (Windows 10 a pozdější) |
Spektrální rozsah, nm | 380–650 (vestavěný IR filtr) |
Typ závěrky | ERS (Electronic Rolling Shutter – elektronická rolovací závěrka) |
Vyvážení bílé | manuální, automatický |
Kontrola expozice | manuální, automatický |
Funkce softwaru | rozměr obrazu, jas, doba expozice |
Software | MAGUS View |
Výstup | USB 3.0, 5 Gb/s |
Systémové požadavky | Windows 8/10/11 (32 bit a 64 bit), Mac OS X, Linux, až 2,8 GHz Intel Core 2 nebo vyšší, minimálně 2 GB RAM, port USB 3.0, CD-ROM, 17" nebo větší displej |
Typ montáže | C-mount |
Tělo | CNC slitina hliníku |
Napájení fotoaparátu | DC, 5 V, z portu USB počítače; 12 V, 3 A adaptér pro Peltierův článek |
Rozsah provozních teplot fotoaparátu, °C | -10 — 50 |
Rozsah provozní vlhkosti, % | 30 — 80 |
