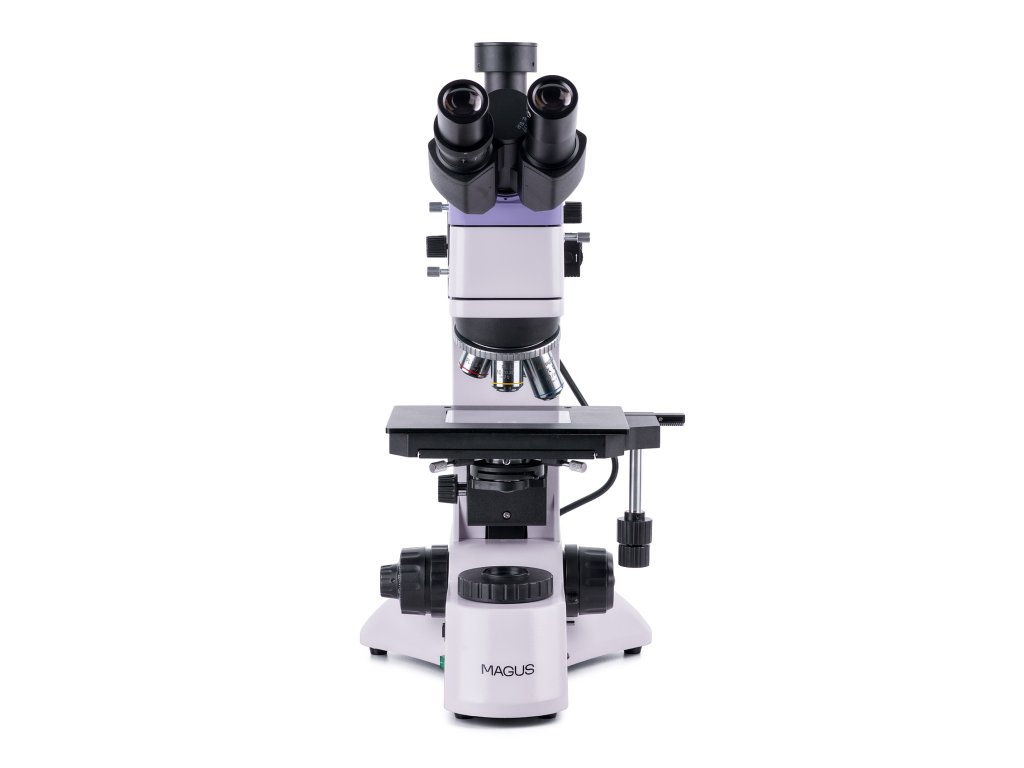

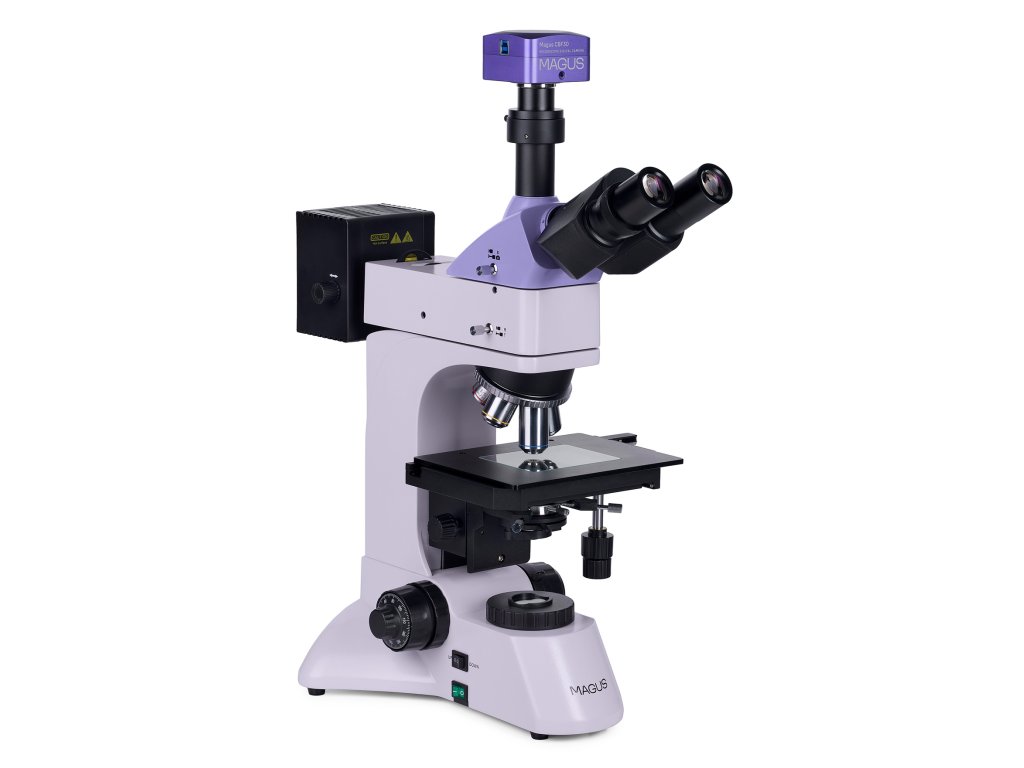

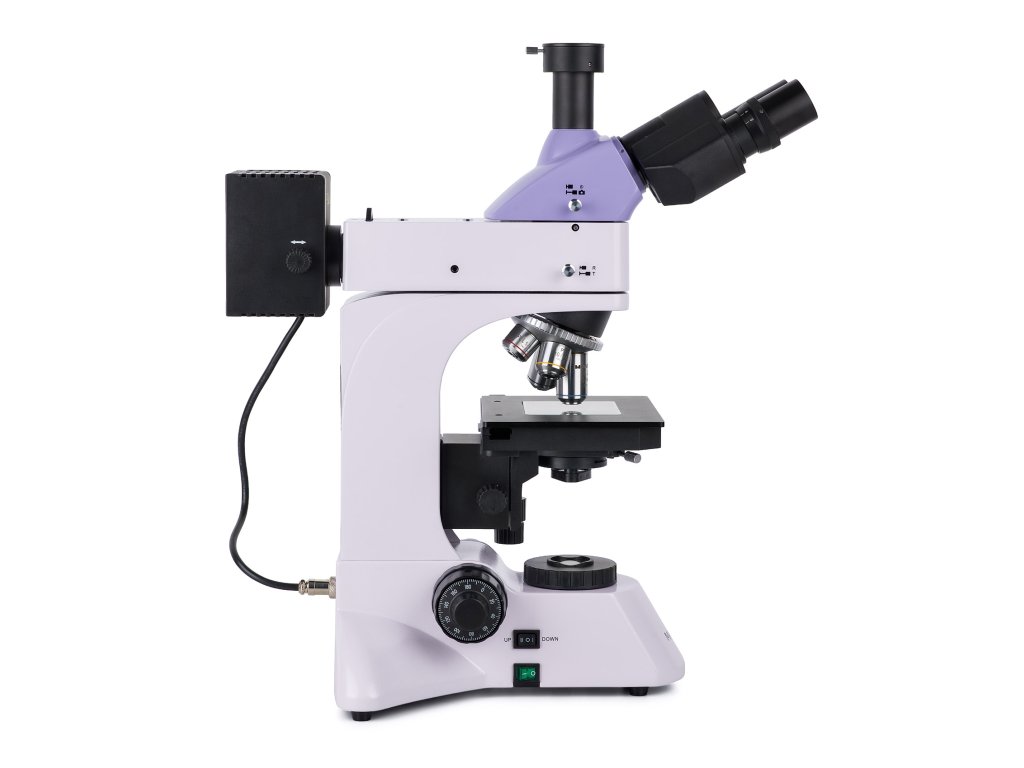

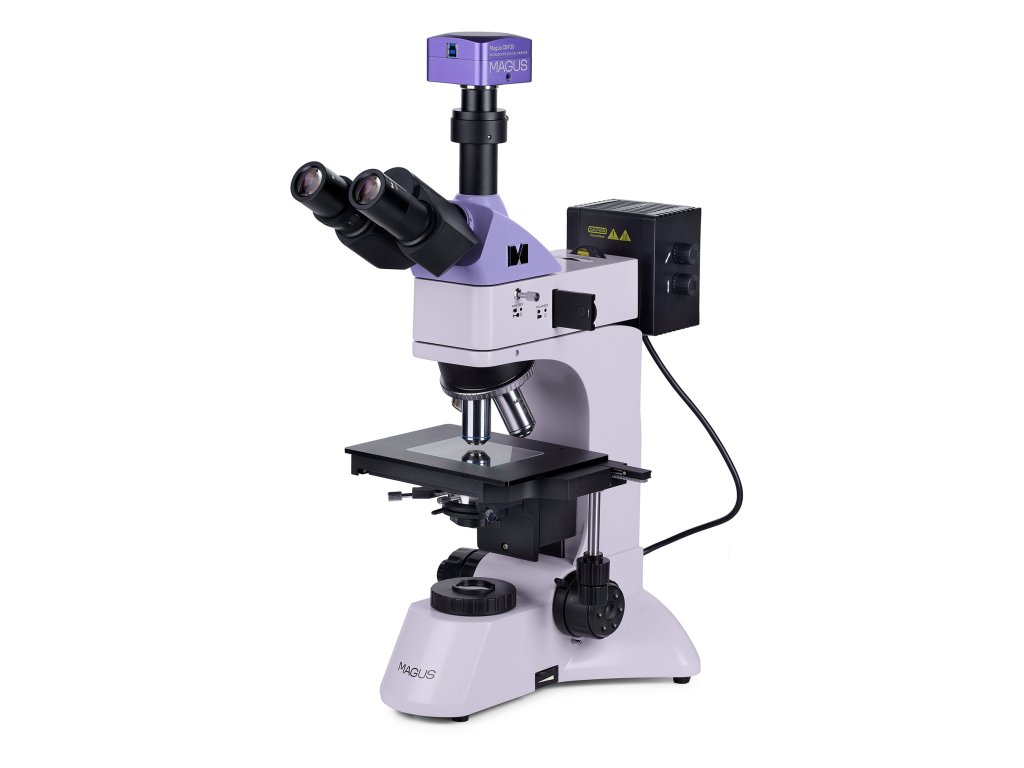

Metalurgický mikroskop MAGUS Metal 600 je určen ke studiu neprůhledných vzorků (kovů, slitin, nátěrů, polovodičových a dalších materiálů) v odraženém světle pomocí technik mikroskopie ve světlém poli a polarizační mikroskopie. Můžete studovat mikrostruktury na plochých a leštěných vzorcích. Osvětlení procházejícím světlem umožňuje pod mikroskopem zkoumat také částice zachycené na filtrech a průsvitné materiály (např. tenké vrstvy). Mikroskop je vhodný pro výzkum a analýzy prováděné geology, metalurgy, inženýry, archeology a odborníky v dalších vědních oborech.
Digitální fotoaparát

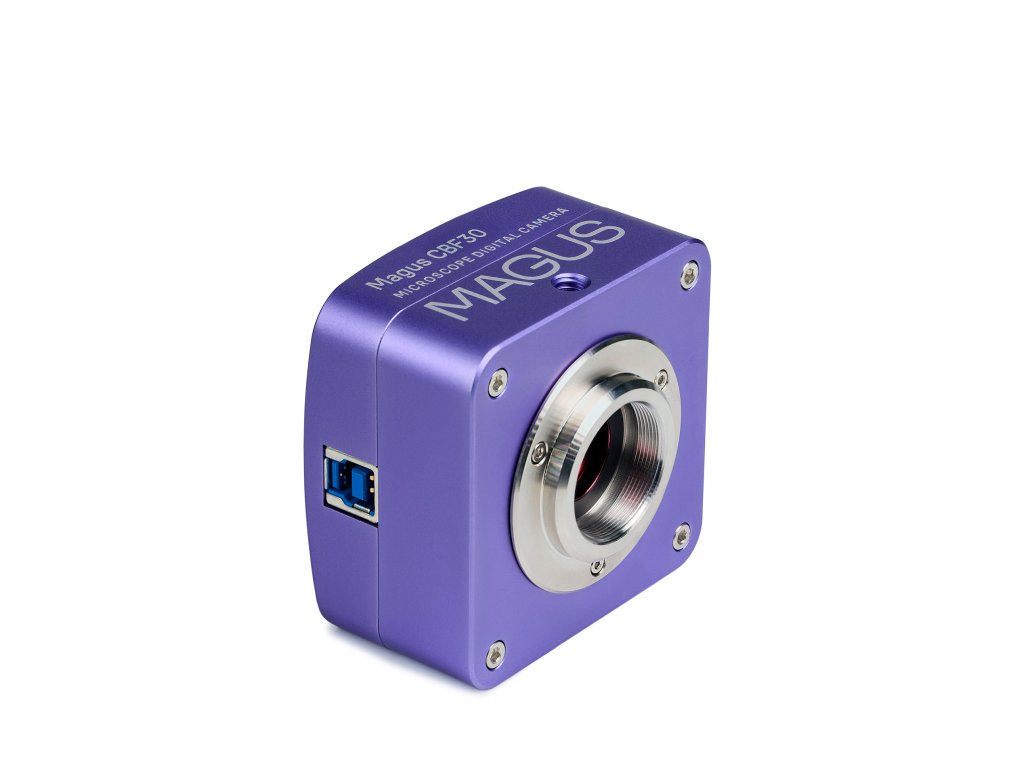

Digitální fotoaparát MAGUS CBF30 umožňuje fotografovat a natáčet video přes mikroskop, upravovat výsledné soubory, organizovat prezentace a provádět lineární a úhlové měření objektů (po správné kalibraci).
Přístroj je určen pro práci s mikroskopy používajícími metodu světlého pole a objektivy s 4x, 10x, 20x a 40x zvětšením.
Snímač s rozlišením 6,3 Mpx umožňuje pořizovat jasné a detailní fotografie a videa v maximálním rozlišení 3072x2048 px. V případě potřeby lze rozlišení snížit na 1536x1024 px. To však neovlivní snímkovou frekvenci, která zůstane na 59 snímcích za sekundu, čímž je zajištěn plynulý přechod snímků bez trhání nebo zpoždění.
Barevný CMOS snímač SONY Exmor s technologií se zadním podsvícením umožňuje používat fotoaparát i za zhoršených světelných podmínek. Obraz zůstane čitelný a jasný. Použití adaptéru se zvětšením od 0,5x do 0,75x poskytne nejčistší možný obraz bez zkreslení.
Optika
Trinokulární hlava je vybavena trinokulárním tubusem pro montáž fotoaparátu (není součástí dodávky). Světelný paprsek lze rozdělit do dvou poloh: 100:0 nebo 0:100, což znamená, že světelný paprsek můžete nasměrovat buď do digitálního fotoaparátu, nebo do tubusu okuláru. Trinokulární hlava je nakloněna o 30°, což je vhodné pro dlouhá pozorování. Na levém tubusu je kroužek pro nastavení dioptrií.
V základní konfiguraci se zvětšení mikroskopu pohybuje od 50x do 600x. Pokud chcete zvýšit horní hranici zvětšení, můžete namontovat další okuláry. Revolverový nosič s objektivy je orientován směrem dovnitř. Současně lze namontovat pět objektivů – čtyři z nich jsou součástí sady a jeden slot je volný pro instalaci dalšího. Mikroskop používá rovinné achromatické objektivy s dlouhou pracovní vzdáleností vhodné pro mikroskopování ve světlém poli.
Osvětlení
Mikroskop je vybaven osvětlovacími systémy pro pozorování v procházejícím a odraženém světle. Oba používají 30 W halogenové žárovky s nastavitelným jasem napájené ze střídavého zdroje. Halogenové žárovky vyzařují světlo s teplotou barvy, která umožňuje pohodlnou práci.
Mikroskop je vybaven polarizačním zařízením pro pozorování v odraženém světle: vestavěným analyzátorem a odnímatelným polarizátorem. Aperturní a polní clony umožňují nastavit Köhlerovo osvětlení a v sadě jsou také barevné filtry. Aperturní clony a zdroj odraženého světla lze vystředit.

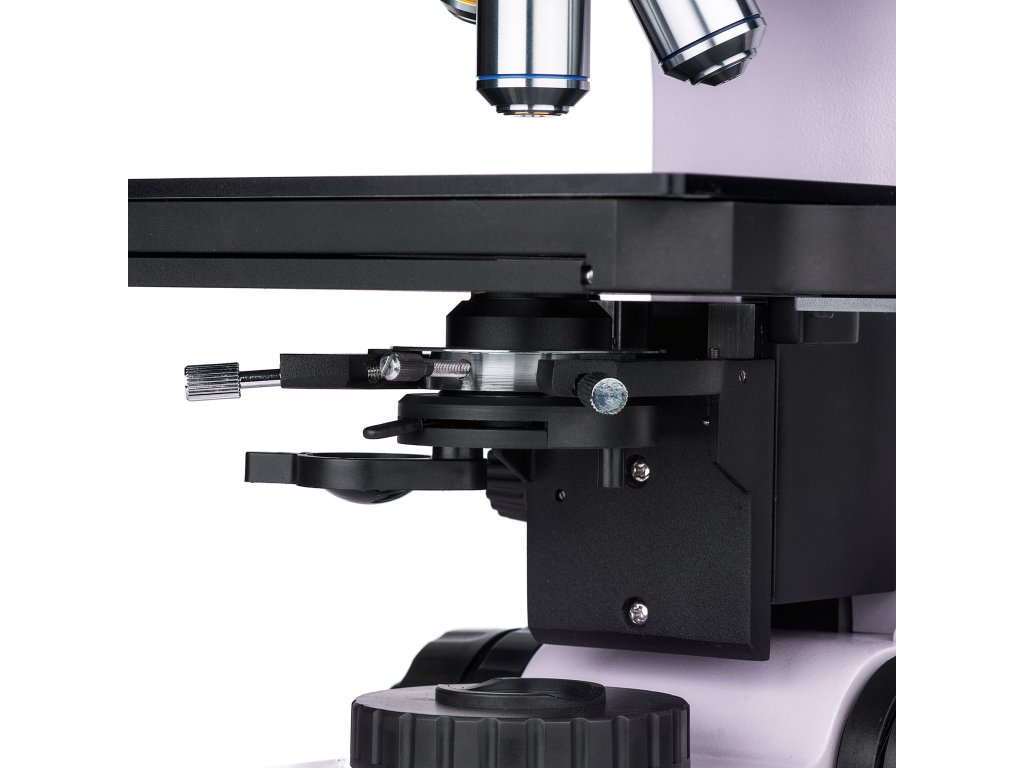

Systém osvětlení procházejícím světlem využívá tradiční Abbeho kondenzor, jehož polohu lze nastavit dvěma způsoby: vystředěním a nastavením výšky. Je doplněn výklopnou čočkou pro použití s objektivy s malým zvětšením. K dispozici jsou aperturní a polní clony, tzn. že můžete použít Köhlerovu metodu osvětlení.
Pracovní stolek a zaostřovací mechanismus
Maximální výška vzorku, který lze umístit na pracovní stolek, je 20 mm. Vzorek se posouvá pohybem stolku podél dvou os. Je doplněn skleněnou deskou, která se používá pro práci s neprůhlednými vzorky.
Pro nastavení zaostření se používá mechanismus hrubého a jemného ostření. Zaostřování je plynulé a přesné. Hrubé ostření má aretační knoflík a nastavení tuhosti. Knoflíky ostření jsou umístěny souose na obou stranách, takže při práci nemusíte držet ruce ve vzduchu; místo toho je můžete položit na stůl.
Příslušenství
Mikroskop MAGUS Metal 600 lze dále vybavit dalšími okuláry, objektivy s dlouhou pracovní vzdáleností, digitálními fotoaparáty a kalibračními sklíčky.
Klíčové vlastnosti mikroskopu:
- Mikroskop pro studium neprůhledných plochých a leštěných vzorků v odraženém světle a průsvitných vzorků v procházejícím světle
- Trinokulární hlava s trinokulárním tubusem a rozdělovačem paprsků
- Zdroj procházejícího a odraženého světla: 30 W halogenová žárovka
- Köhlerova osvětlovací metoda v procházejícím a odraženém světle, technika polarizační mikroskopie v odraženém světle
- Prvky (clony a světelné zdroje) osvětlovací soustavy pro pozorování v odraženém světle, které lze vystředit, sada filtrů
- Abbeho kondenzor s výklopnou čočkou, který se používá s objektivy s malým zvětšením
- Široká škála přídavných objektivů a okulárů
Klíčové vlastnosti fotoaparátu:
- Doporučeno pro použití s objektivy s malým zvětšením
- Barevný snímač citlivý na světlo pro čistý obraz i při slabém osvětlení
- Snímková frekvence 59 snímků za sekundu, která je dostatečná pro pozorování pohybujících se objektů nebo rychle se pohybujících procesů
- Součástí sady je software, který plně zajišťuje funkčnost všech funkcí fotoaparátu, a tedy i „rychlý start“
- Spolehlivé rozhraní USB 3.0 pro vysokou rychlost přenosu dat
- Nastavení rozlišení, takže si můžete vybrat možnost, která vám v danou chvíli nejlépe vyhovuje
Obsah sady:
- Digitální fotoaparát MAGUS CBF30 (digitální fotoaparát, USB kabel, instalační CD s ovladači a softwarem, uživatelská příručka a záruční list)
- Základna s napájecím vstupem, zdroj procházejícího světla a kondenzor, zaostřovací mechanismus, pracovní stolek a revolverový nosič objektivů
- Osvětlovací soustava pro pozorování v odraženém světle s krytem
- Trinokulární hlava
- Rovinný achromatický objektiv s korekcí na nekonečno: PL L5x/0,12 WD 26,1 mm
- Rovinný achromatický objektiv s korekcí na nekonečno: PL L10х/0,25 WD 20,2 mm
- Rovinný achromatický objektiv s korekcí na nekonečno: PL L40х/0,60 WD: 3,98 mm
- Rovinný achromatický objektiv s korekcí na nekonečno: PL L60x/0,70 WD: 2,08 mm
- Okulár 10x/22 mm s dlouhým očním reliéfem (2 ks)
- Skleněná deska pracovního stolku
- Adaptér typu C-mount 1x
- Šestihranný klíč
- Síťový napájecí kabel
- Síťový kabel osvětlovací soustavy pro pozorování v odraženém světle
- Protiprachová krytka
- Uživatelská příručka a záruční list
K dispozici na přání:
- 10x/22 mm okulár se stupnicí
- 12,5x/14 mm okulár (2 ks)
- 15x/15 mm okulár (2 ks)
- 20x/12 mm okulár (2 ks)
- 25x/9 mm okulár (2 ks)
- Rovinný achromatický objektiv s korekcí na nekonečno: PL L20х/0,40 WD 8,80 mm
- Rovinný achromatický objektiv s korekcí na nekonečno: PL L50х/0,70 WD 3,68 mm
- Rovinný achromatický objektiv s korekcí na nekonečno: PL L80x/0,80 WD: 1,25 mm
- Rovinný achromatický objektiv s korekcí na nekonečno: PL L100x/0,85 (suchý) WD 0,40 mm
- Kalibrační sklíčko
| Značka | MAGUS |
| Záruka | 5 let |
| EAN | 5905555018270 |
| Velikost balení (DxŠxV) | 35x30x75 cm |
| Přepravní hmotnost | 15.1 kg |
| Oddělovač | Metalurgický mikroskop MAGUS Metal 600 |
| === Oddělovač === | Technické údaje mikroskopu |
| Typ | světlo / optické, digitální, metalurgický |
| Hlava | trinokulární |
| Hubice | Siedentopf |
| Úhel sklonu hlavy | 30° |
| Zvětšení, x | 50 — 600 |
| Rozsah zvětšení | od 200x do 800x |
| Zvětšení, x (volitelné) | 50–1000/1250/1500/2000/2500 |
| Průměr tubusu okuláru v mm | 30 |
| Okuláry | 10x/22 mm, oční reliéf: 10 mm (*volitelně: 10x/22 mm se stupnicí, 12,5x/14; 15x/15; 20x/12; 25x/9) |
| Objektivy | rovinné achromatické objektivy s korekcí na nekonečno: PL L5x/0,12, PL L10x/0,25, PL L40x/0,60, PL L60x/0,70; parfokální vzdálenost 45 mm (*volitelně: PL L20x/0,40, PL L50x/0,70, PL L80x/0,80, PL L100x/0,85 (suchý)) |
| Revolverový nosič | pro 5 objektivů |
| Pracovní vzdálenost, mm | 26,1 (5x); 20,2 (10x); 3,98 (40x); 2,08 (60x); 8,80 (20x); 3,68 (50x); 1,25 (80x); 0,40 (100x) |
| Mezipupilární vzdálenost (IPD), mm | 48 — 75 |
| Stolek, mm | 210x140 |
| Zdvih stolku pomocí zaostřovacího mechanismu, mm | 75/50 |
| Pracovní stolek, mm | dvouosý mechanický stolek, se skleněnou deskou |
| Dioptrická korekce okuláru, dioptrií | ±5 (na levém tubusu) |
| Kondenzor | s procházejícím světlem: středově a výškově nastavitelný Abbeův kondenzor, NA 1,25, nastavitelná aperturní clona a výklopná čočka objektivu, s aretačními šrouby |
| Zaostření | koaxiální, hrubé ostření (25 mm, s aretačním knoflíkem a knoflíkem pro nastavení tuhosti) a jemné ostření (0,002 mm) |
| S osvětlením | halogenové |
| Regulace jasu | yes |
| Napájení | 220±22 V, 50 Hz, AC síť |
| Typ světelného zdroje | odražené a procházející světlo: 12 V/30 W |
| Světelné filtry | zelená, modrá, žlutá, matná |
| Teplotní rozsah fotoaparátu, °C | 5 — 35 |
| Další vlastnosti | vestavěný analyzátor a odnímatelný polarizátor |
| Typ uživatele | zkušení uživatelé, profesionálové |
| Úroveň obtížnosti montáže a instalace | komplikované |
| Možnosti použití | metalurgický |
| Umístění světelného zdroje | duální |
| Metody pozorování | světlé pole, polarizace |
| Pouzdro/kufřík/taška v sadě | protiprachová ochrana |
| Hmotnost, kg | 11 |
| === Oddělovač === | Digitální fotoaparát |
| Snímač | SONY Exmor CMOS |
| Barevný/černobílý | barevný |
| Megapixely | 6.3 |
| Maximální rozlišení, px | 3072x2048 |
| Velikost snímače | 1/1,8" (7,37x4,92 mm) |
| Rozměr pixelu, mkm | 2.4x2.4 |
| Citlivost na světlo | 425 mV při 1/30 s |
| Poměr signálu k šumu | 0,15 mV při 1/30 s |
| Expoziční čas | 0,02 ms – 15 s |
| Záznam videa | yes |
| Videozáznam | ano |
| Snímková frekvence, fps (počet snímků za sekundu) při rozlišení | 59 při rozlišení 3072x2048, 59 při rozlišení 1536x1024 |
| Místo montáže | trinokulární tubus, okulárový tubus namísto okuláru |
| Obrazový formát | *.jpg, *.bmp, *.png, *.tif |
| Formát videozáznamů | výstup: *.wmv, *.avi, *.h264 (Windows 8 a pozdější), *h265 (Windows 10 a pozdější) |
| Spektrální rozsah, nm | 380–650 (vestavěný IR filtr) |
| Typ závěrky | ERS (Electronic Rolling Shutter – elektronická rolovací závěrka) |
| Vyvážení bílé | manuální, automatický |
| Kontrola expozice | manuální, automatický |
| Funkce softwaru | rozměr obrazu, jas, doba expozice |
| Software | MAGUS View |
| Výstup | USB 3.0, 5 Gb/s |
| Systémové požadavky | Windows 8/10/11 (32 bit a 64 bit), Mac OS X, Linux, až 2,8 GHz Intel Core 2 nebo vyšší, minimálně 2 GB RAM, port USB 3.0, CD-ROM, 17" nebo větší displej |
| Typ montáže | C-mount |
| Tělo | pevné hliníkové |
| Napájení fotoaparátu | DC, 5 V, z portu USB počítače; 12 V, 3 A adaptér pro Peltierův článek |
| Rozsah provozních teplot fotoaparátu, °C | -10 — 50 |
| Rozsah provozní vlhkosti, % | 30 — 80 |
