Metalurgický digitální mikroskop MAGUS Metal D600 BD
Expresní doručení
Velký výběr
Osobní přístup
Výhodné ceny

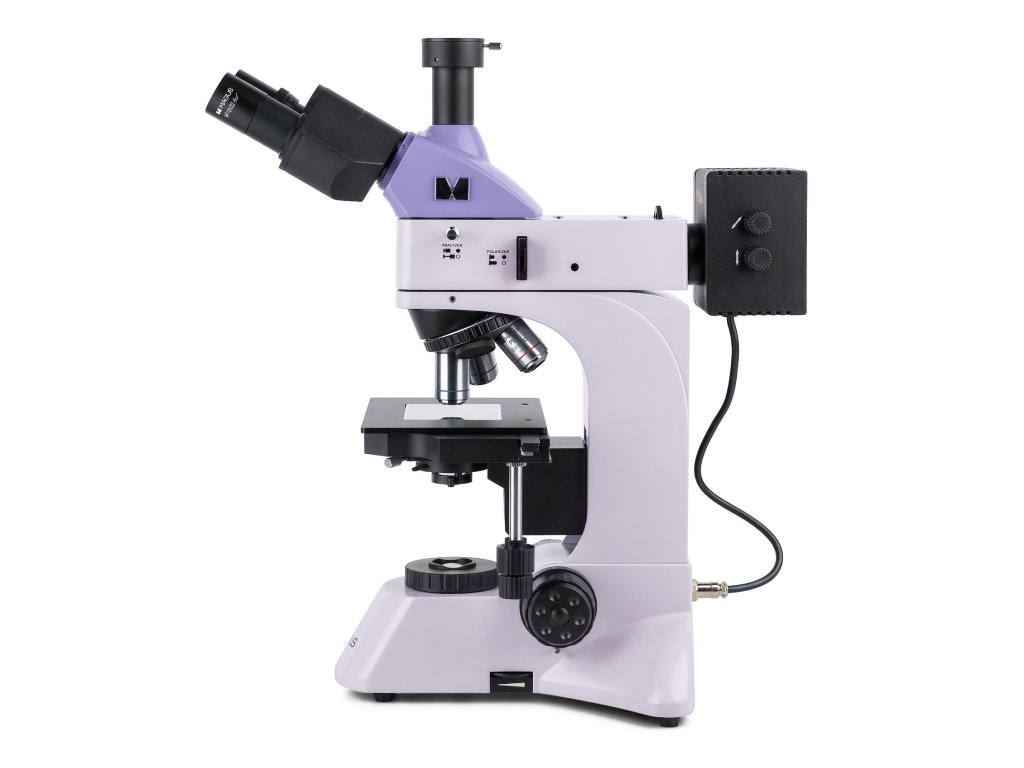

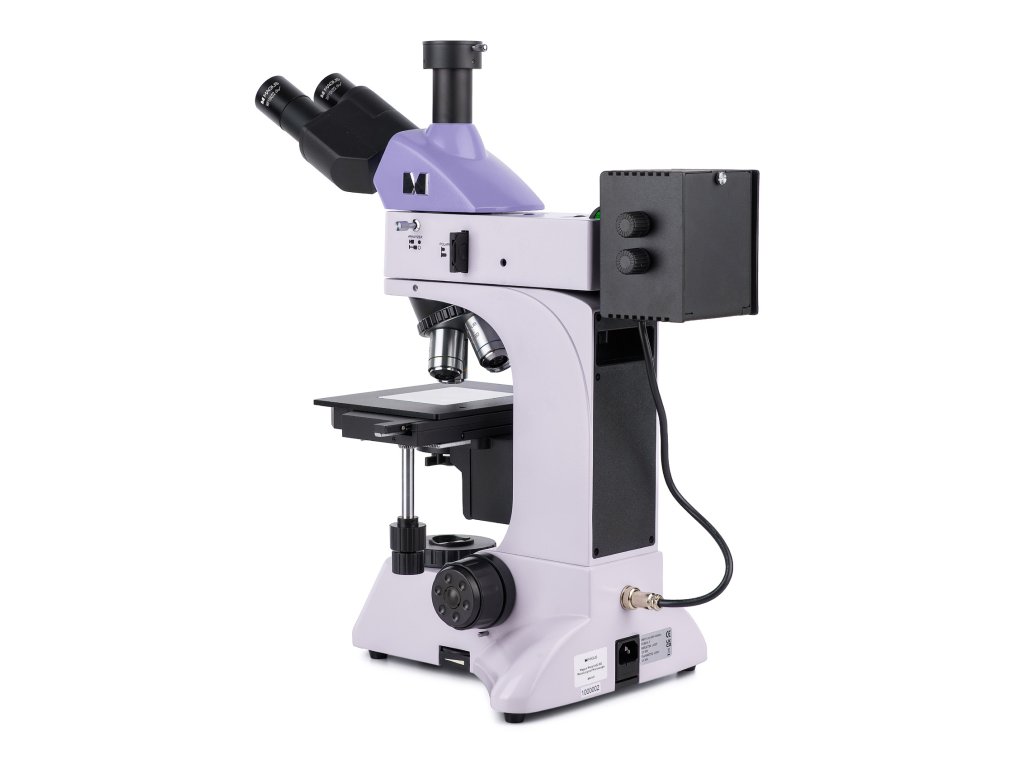

Metalurgický digitální mikroskop MAGUS Metal D600 BD je určen ke studiu objektů v odraženém světle pomocí mikroskopických technik ve světlém a tmavém poli a polarizační mikroskopie. Tento mikroskop se používá ke zkoumání kovových a polovodičových vzorků a dalších plochých a leštěných vzorků s vysokou odrazivostí. V procházejícím světle můžete studovat průsvitné vzorky, jako jsou tenké vrstvy a částice zachycené na filtrech. Mikroskop lze použít v metalurgickém a strojírenském průmyslu, ve strojírenských laboratořích a laboratořích pro kontrolu kvality i na technických univerzitách.
Digitální fotoaparát
Digitální fotoaparát MAGUS CLM30 je určen pro použití v technikách fluorescenční mikroskopie a mikroskopie v temném poli.
Fotoaparát je vybaven snímačem s rozlišením 8,3 Mpx a vytváří realistické snímky v rozlišení 3840x2160 px. Fotoaparát se doporučuje používat s objektivy 4x, 10x, 20x a 40x. Při práci s objektivy s malým zvětšením vám fotoaparát umožní vidět jemnější detaily.
Video se v závislosti na rozlišení nahrává rychlostí 45 nebo 70 snímků za sekundu: jsou plynulé s měkkými a jemnými přechody mezi snímky. Pohyb vzorku se zobrazuje v reálném čase bez zpoždění. Fotoaparát usnadňuje práci s objekty, které se pohybují, a je vhodný pro ukázky ve školních třídách.
Fotoaparát je vybaven rozhraním USB 3.0. Rychlost přenosu dat je 10krát vyšší než u fotoaparátů s rozhraním USB 2.0. Vysokorychlostní fotoaparát se doporučuje pro profesionální laboratoře, výzkum nebo výuku na univerzitách.
Optika
Trinokulární hlava má trinokulární tubus, ve kterém je upevněn digitální fotoaparát. Rozdělovač paprsků směruje světlo do fotoaparátu, k dispozici jsou dvě polohy: 100:0 a 0:100. Světelný paprsek prochází po celé délce buď do okulárů, nebo do trinokulárního tubusu. Kroužek pro nastavení dioptrií je na levém okuláru.
Zvětšení mikroskopu v základní konfiguraci je 50–400x. Přídavné objektivy a okuláry zvětšují rozsah zvětšení. Mikroskop používá rovinné achromatické objektivy s dlouhou pracovní vzdáleností pro mikroskopické techniky ve světlém i tmavém poli. V revolverovém nosiči je pět slotů pro montáž objektivů – čtyři objektivy jsou součástí dodávky a jeden slot je volitelný. Revolverový nosič s objektivy je orientován směrem dovnitř – uživatel vidí objektiv vložený do optické dráhy.
Osvětlení

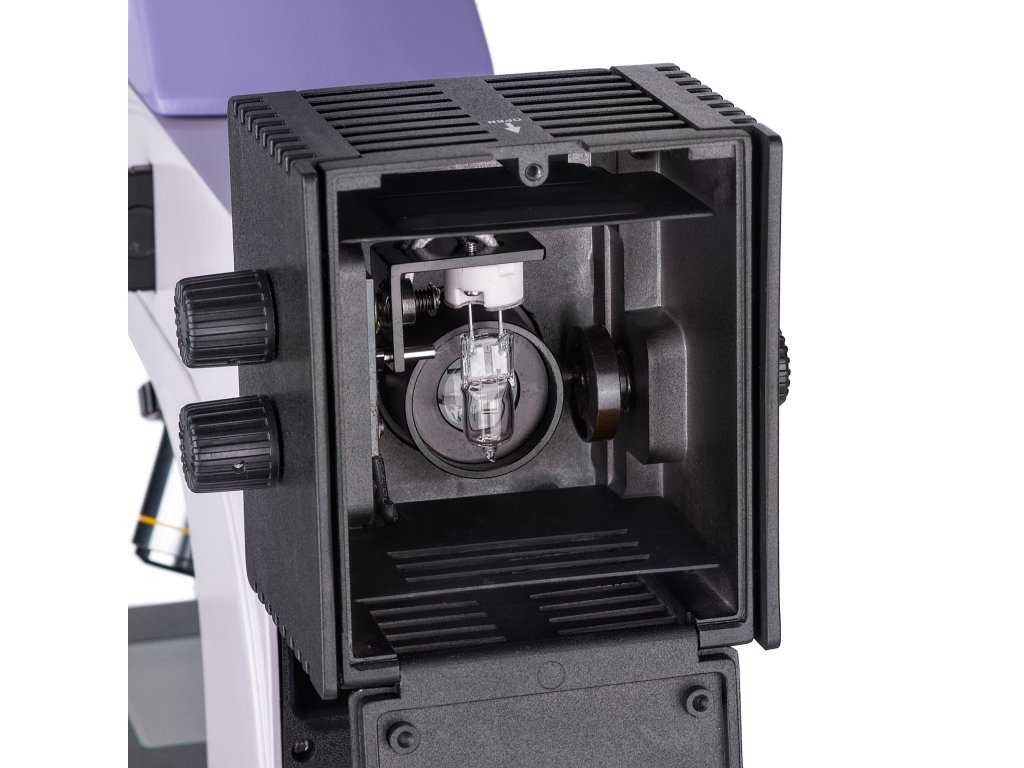

Osvětlovací soustava používá halogenové žárovky s teplým světlem, které nezpůsobují únavu očí ani při dlouhodobé práci. Výkon osvětlovací soustavy s procházejícím světlem je 30 W a výkon osvětlovací soustavy s odraženým světlem je 50 W, což zajišťuje pohodlnou práci při mikroskopování v tmavém poli.
Osvětlovací soustava pro pozorování v odraženém světle obsahuje: zařízení pro tmavé pole, polarizační zařízení, středově nastavitelné polní a aperturní clony pro Köhlerovu metodu osvětlení a barevné filtry. Zdroj světla lze také vystředit.
Osvětlovací soustava pro pozorování v procházejícím světle obsahuje: kondenzor s odklápěcí čočkou pro objektivy s malým zvětšením a aperturní a polní clonu pro Köhlerovu metodu.
Pracovní stolek a zaostřovací mechanismus

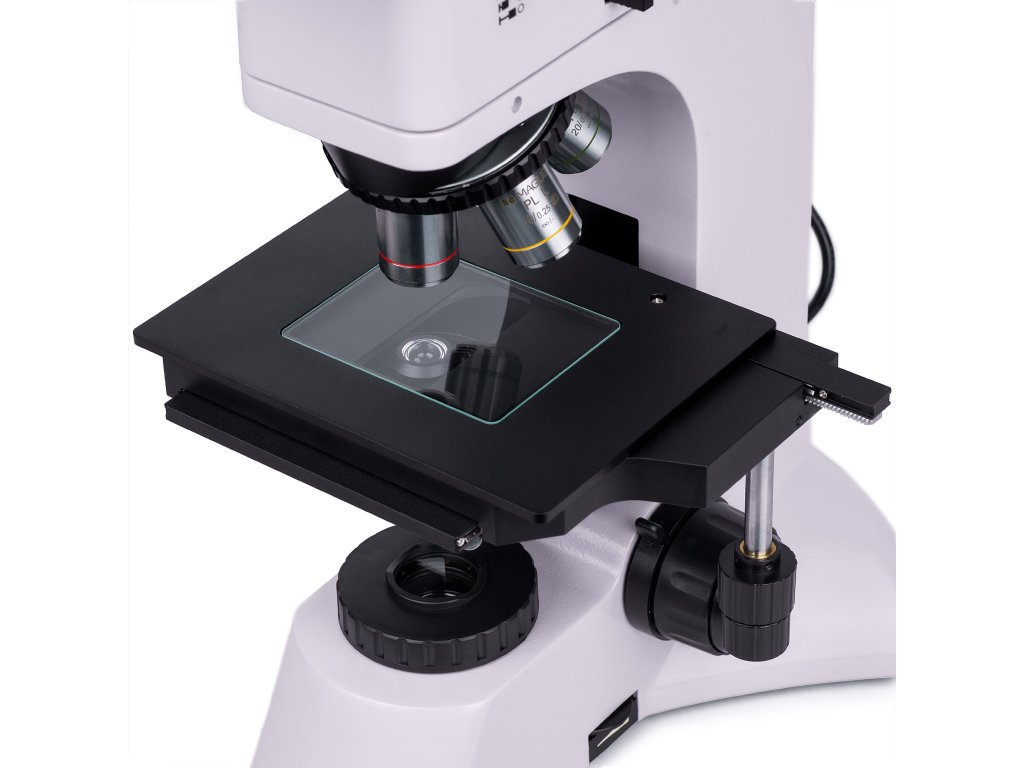

Vzorek se posouvá se stolkem podél dvou os. Výška zkoumaného vzorku by neměla přesáhnout 20 mm. Pro práci s průsvitnými vzorky je stolek vybaven průhlednou skleněnou deskou.
Zaostřování se nastavuje koaxiálními knoflíky pro hrubé a jemné zaostřování, které jsou umístěny na každé straně ve spodní části mikroskopu. Díky tomu může pozorovatel položit ruce volně na stůl a nedržet je ve vzduchu. Mechanismus hrubého ostření má na pravé straně aretační knoflík a na levé straně nastavení tuhosti.
Příslušenství
Sortiment příslušenství kompatibilního s mikroskopem MAGUS Metal 600 BD zahrnuje: objektivy s dlouhou pracovní vzdáleností pro pozorování ve světlém a tmavém poli, okuláry, kalibrační sklíčka a digitální fotoaparáty.
Klíčové vlastnosti mikroskopu:
- Pozorování neprůhledných plochých leštěných vzorků do 20 mm v odraženém světle pomocí mikroskopických technik pozorovaní ve světlém a tmavém poli a polarizační mikroskopie
- Pozorování průsvitných vzorků v procházejícím světle
- Trinokulární tubus pro upevnění digitálního fotoaparátu a rozdělovač paprsků se dvěma polohami (100:0 a 0:100)
- Rovinné achromatické objektivy s dlouhou pracovní vzdáleností; BD znamená jak světlé, tak tmavé pole
- Osvětlovací soustava pro pozorování v procházejícím světle – 30 W halogenová žárovka, osvětlovací soustava pro pozorování v odraženém světle – 50 W halogenová žárovka zajišťuje pohodlnou práci při mikroskopování v tmavém poli
- Köhlerovo osvětlení (odražené světlo) s možností vystředění světelného zdroje, polní a aperturní clony; barevné filtry
- Köhlerovo osvětlení (procházející světlo) s Abbeho kondenzorem s možností vystředění a výškového nastavení, výklopná čočka kondenzoru pro objektivy s malým zvětšením
- Široká škála plně kompatibilních okulárů a objektivů
Klíčové vlastnosti fotoaparátu:
- Pro fluorescenční mikroskopii a mikroskopii v temném poli s objektivy 4x, 10x, 20x a 40x
- Rozlišení 8,3 Mpx: při pozorování s objektivy s malým zvětšením vám fotoaparát umožní vidět jemnější detaily
- 45 fps a 70 fps při rozlišení 3840x2160 px a 1920x1080 px pro pozorování pohybujících se vzorků, záznam videa a pohyb preparátu bez trhání a zpoždění
- Peltierův článek snižuje teplotu snímače při delším provozu a eliminuje tepelný šum. Proto lze při fotografování použít dlouhé časy závěrky.
- Barevný CMOS snímač SONY Exmor s podsvícením zajišťuje nízkou úroveň šumu a vysokou citlivost na světlo i při slabém osvětlení. Získáte jasnější, čistší a barevně sytější snímky.
- Rozhraní USB 3.0 pro rychlý a plynulý přenos dat
- Software s funkcemi fotografování, záznamu videa, střihu/úprav obrazu, externího zobrazení, lineárního a úhlového měření
Obsah sady:
- Digitální fotoaparát MAGUS CLM30 (digitální fotoaparát, USB kabel, adaptér 12 V, 3 A, kufřík, instalační CD s ovladači a softwarem, uživatelská příručka a záruční list)
- Základna s napájecím vstupem, zdroj procházejícího světla a kondenzor, zaostřovací mechanismus, pracovní stolek a revolverový nosič objektivů
- Osvětlovací soustava pro pozorování v odraženém světle s krytem
- Trinokulární hlava
- Rovinný achromatický objektiv s korekcí na nekonečno: PL L5x/0,12 BD WD 9,7 mm
- Rovinný achromatický objektiv s korekcí na nekonečno: PL L10x/0,25 BD WD 9,3 mm
- Rovinný achromatický objektiv s korekcí na nekonečno: PL L20x/0,40 BD WD 7,2 mm
- Rovinný achromatický objektiv s korekcí na nekonečno: PL L40x/0,60 BD WD 3,0 mm
- Okulár 10x/22 mm s dlouhým očním reliéfem (2 ks)
- Průhledná deska pracovního stolku
- Adaptér typu C-mount 1x
- Šestihranný klíč
- Síťový napájecí kabel
- Síťový kabel osvětlovací soustavy pro pozorování v odraženém světle
- Protiprachová krytka
- Uživatelská příručka a záruční list
K dispozici na přání:
- 10x/22 mm okulár se stupnicí
- 12,5x/14 mm okulár (2 ks)
- 15x/15 mm okulár (2 ks)
- 20x/12 mm okulár (2 ks)
- 25x/9 mm okulár (2 ks)
- Rovinný achromatický objektiv s korekcí na nekonečno: PL L50х/0,70 BD WD 2,5 mm
- Rovinný achromatický objektiv s korekcí na nekonečno: PL L60x/0,70 BD WD: 1,9 mm
- Rovinný achromatický objektiv s korekcí na nekonečno: PL L80x/0,80 BD WD: 0,8 mm
- Rovinný achromatický objektiv s korekcí na nekonečno: PL L100х/0,85 (suchý) BD WD: 0,4 mm
- Kalibrační sklíčko
Značka | MAGUS |
Záruka | 5 лет |
EAN | 5905555018300 |
Velikost balení (DxŠxV) | 35x30x75 cm |
Přepravní hmotnost | 17.3 kg |
Oddělovač | Metalurgický mikroskop MAGUS Metal 600 BD |
Typ | světlo / optické, metalurgický |
Hlava | trinokulární |
Hubice | Siedentopf |
Úhel sklonu hlavy | 30° |
Zvětšení, x | 50–400 základní (*volitelně: 50–1000/1250/1500/2000/2500) |
Rozsah zvětšení | od 200x do 800x |
Průměr tubusu okuláru v mm | 30 |
Okuláry | 10x/22 mm, oční reliéf: 10 mm (*volitelně: 10x/22 mm se stupnicí, 12,5x/14; 15x/15; 20x/12; 25x/9) |
Objektivy | rovinné achromatické objektivy s korekcí na nekonečno: PL L5x/0,12 BD, PL L10x/0,25 BD, PL L20x/0,40 BD, PL L40x/0,60 BD; parfokální vzdálenost 45 mm (*volitelně: PL L50x/0,70 BD, PL L60x/0,70 BD, PL L80x/0,80 BD, PL L100x/0,85 BD (suchý)) |
Revolverový nosič | pro 5 objektivů |
Pracovní vzdálenost, mm | 9,7 (5x); 9,3 (10x); 7,2 (20x); 2,5 (50x); 3,0 (40x); 1,9 (60x); 0,80 (80x); 0,40 (100x) |
Mezipupilární vzdálenost (IPD), mm | 48 — 75 |
Stolek, mm | 210x140 |
Zdvih stolku pomocí zaostřovacího mechanismu, mm | 75/50 |
Pracovní stolek, mm | dvouosý mechanický stolek, se skleněnou deskou |
Dioptrická korekce okuláru, dioptrií | ±5 (na levém tubusu) |
Kondenzor | s procházejícím světlem: středově a výškově nastavitelný Abbeův kondenzor, NA 1,25, nastavitelná aperturní clona a výklopná čočka objektivu, s aretačními šrouby |
Clona | s procházejícím a odraženým světlem: vestavěná aperturní a polní clona |
Zaostření | koaxiální, hrubé ostření (25 mm, s aretačním knoflíkem a knoflíkem pro nastavení tuhosti) a jemné ostření (0,002 mm) |
S osvětlením | halogenové |
Regulace jasu | yes |
Napájení | 220±22 V, 50 Hz, AC síť |
Světelné filtry | zelená, modrá, žlutá, matná |
Teplotní rozsah fotoaparátu, °C | 5 — 35 |
Další vlastnosti | vestavěný analyzátor a odnímatelný polarizátor, zařízení pro tmavé pole |
Typ uživatele | zkušení uživatelé, profesionálové |
Úroveň obtížnosti montáže a instalace | komplikované |
Možnosti použití | metalurgický |
Umístění světelného zdroje | duální |
Metody pozorování | světlé pole, temné pole, polarizace |
Pouzdro/kufřík/taška v sadě | protiprachová ochrana |
Hmotnost, kg | 11 |
=== Oddělovač === | Digitální fotoaparát |
Snímač | SONY Exmor CMOS |
Barevný/černobílý | barevný |
Megapixely | 8.3 |
Maximální rozlišení, px | 3840x2160 |
Velikost snímače | 1/1,2" (11,14x6,26 mm) |
Rozměr pixelu, mkm | 2.9x2.9 |
Dvoustupňový termoelektrický modul (Peltierův článek) pro nastavení teploty 42°C pod pokojovou teplotou | yes |
Citlivost na světlo | 5970 mV při 1/30 s |
Poměr signálu k šumu | 0,15 mV při 1/30 s |
Expoziční čas | 0,1 ms – 1 h |
Záznam videa | yes |
Snímková frekvence, fps (počet snímků za sekundu) při rozlišení | 45 při rozlišení 3840x2160, 70 při rozlišení 1920x1080 |
Kapacita číslic analogově digitálního převodníku (ADC) (bit) | 8/12 (volitelná) |
Místo montáže | trinokulární tubus |
Obrazový formát | *.jpg, *.bmp, *.png, *.tif |
Formát videozáznamů | výstup: *.wmv, *.avi, *.h264 (Windows 8 a pozdější), *h265 (Windows 10 a pozdější) |
Spektrální rozsah, nm | 380–650 (vestavěný IR filtr) |
Typ závěrky | ERS (Electronic Rolling Shutter – elektronická rolovací závěrka) |
Vyvážení bílé | manuální, automatický |
Kontrola expozice | manuální, automatický |
Funkce softwaru | rozměr obrazu, jas, doba expozice |
Software | MAGUS View |
Výstup | USB 3.0, 5 Gb/s |
Systémové požadavky | Windows 8/10/11 (32 bit a 64 bit), Mac OS X, Linux, až 2,8 GHz Intel Core 2 nebo vyšší, minimálně 2 GB RAM, port USB 3.0, CD-ROM, 17" nebo větší displej |
Typ montáže | C-mount |
Tělo | CNC slitina hliníku |
Napájení fotoaparátu | DC, 5 V, z portu USB počítače; 12 V, 3 A adaptér pro Peltierův článek |
Rozsah provozních teplot fotoaparátu, °C | -10 — 50 |
Rozsah provozní vlhkosti, % | 30 — 80 |
