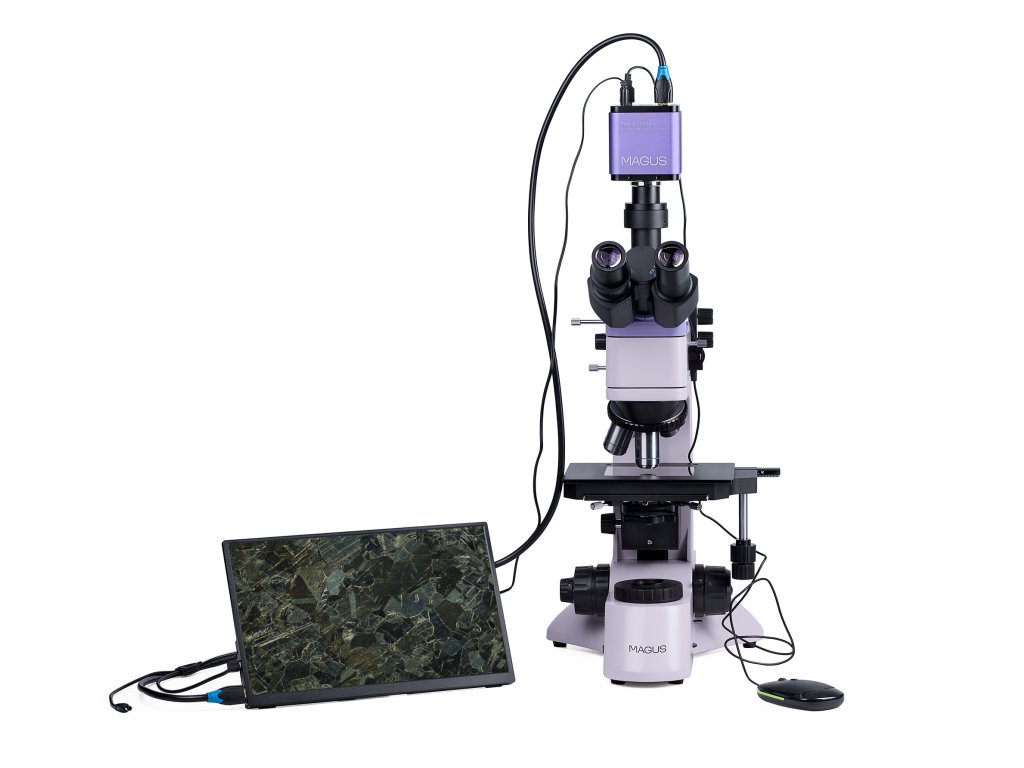

Metalurgický digitální mikroskop MAGUS Metal D600 BD LCD
Expresní doručení
Velký výběr
Osobní přístup
Výhodné ceny
Metalurgický digitální mikroskop MAGUS Metal D600 BD LCD je určen ke studiu objektů v odraženém světle pomocí mikroskopických technik ve světlém a tmavém poli a polarizační mikroskopie. Tento mikroskop se používá ke zkoumání kovových a polovodičových vzorků a dalších plochých a leštěných vzorků s vysokou odrazivostí. V procházejícím světle můžete studovat průsvitné vzorky, jako jsou tenké vrstvy a částice zachycené na filtrech. Mikroskop lze použít v metalurgickém a strojírenském průmyslu, ve strojírenských laboratořích a laboratořích pro kontrolu kvality i na technických univerzitách.

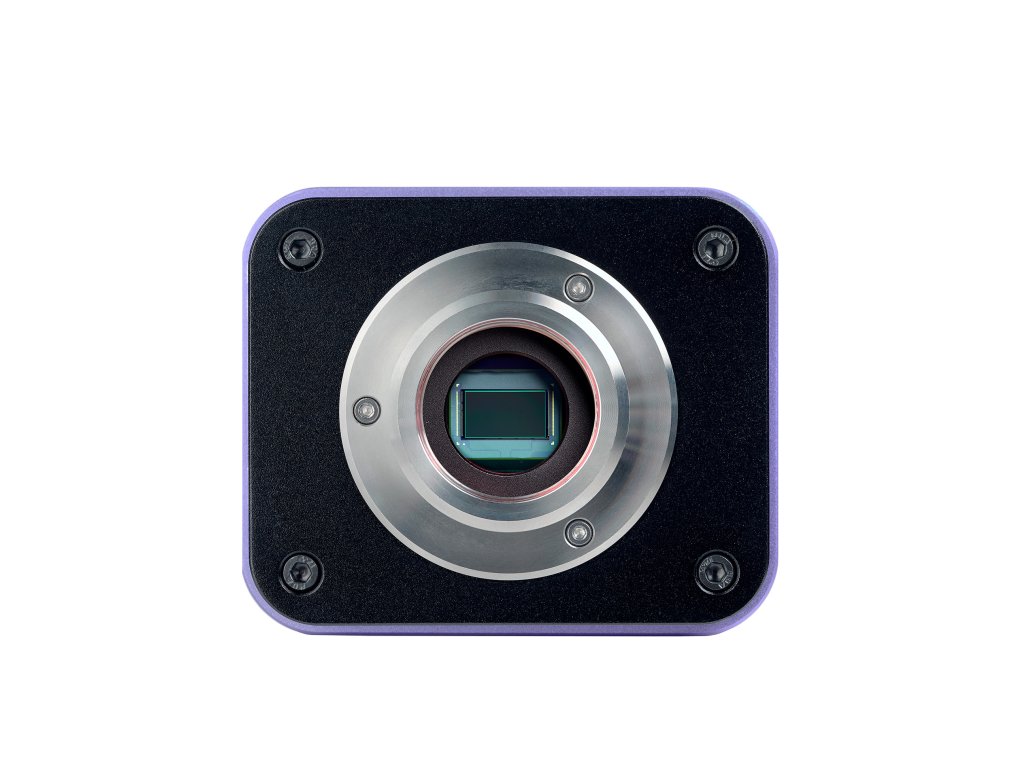

Digitální fotoaparát
MAGUS CHD40 je digitální HDMI fotoaparát se třemi video rozhraními a automatickým přepínáním mezi rozlišením 4K a Full HD v závislosti na rozlišení monitoru. Fotoaparát je vybaven 8 Mpx snímačem a po připojení přes HDMI nebo USB 3.0 vytváří realistické snímky v rozlišení 4K (3840x2160 px). Při připojení přes Wi-Fi je kvalita obrazu Full HD (1920x1080 px). Fotoaparát využívá rozhraní HDMI pro přímé připojení k televizoru, monitoru nebo projektoru. V tomto režimu pracuje fotoaparát samostatně bez připojení k počítači. Rozhraní HDMI poskytuje vysokou a stabilní rychlost přenosu z fotoaparátu na externí obrazovku. Fotoaparát můžete k počítači připojit prostřednictvím rozhraní Wi-Fi nebo USB 3.0. Video se nahrává rychlostí 30 snímků za sekundu. Fotoaparát nabízí kombinaci vysoké rychlosti snímání (počet snímků za sekundu) s velkou šířkou pásma HDMI. Výsledkem je živý obraz, plynulý záznam bez zamrzání a nulové prodlevy mezi snímky. Při maximálním rozlišení produkt nabízí dobře prokreslený obraz, bezchybně se pohybující objekty a zobrazení bez zpožďování.
Monitor
Monitor MAGUS MCD40 je navržen pro použití s vizualizačními systémy mikroskopů MAGUS. Zobrazuje obraz v reálném čase. Připojuje se k fotoaparátu, který je namontován na mikroskopu. Tento produkt podporuje fotoaparáty MAGUS 4K HDMI. Úhlopříčka displeje je 13,3 palce. Matrice IPS poskytuje jasný obraz s velkými pozorovacími úhly. Pokud se na displej díváte pod úhlem, reprodukce barev není zkreslená. Displej můžete umístit na sklopný stojan na stůl nebo na poličku, nebo jej připevnit přímo na fotoaparát nebo stojan mikroskopu.
Optika

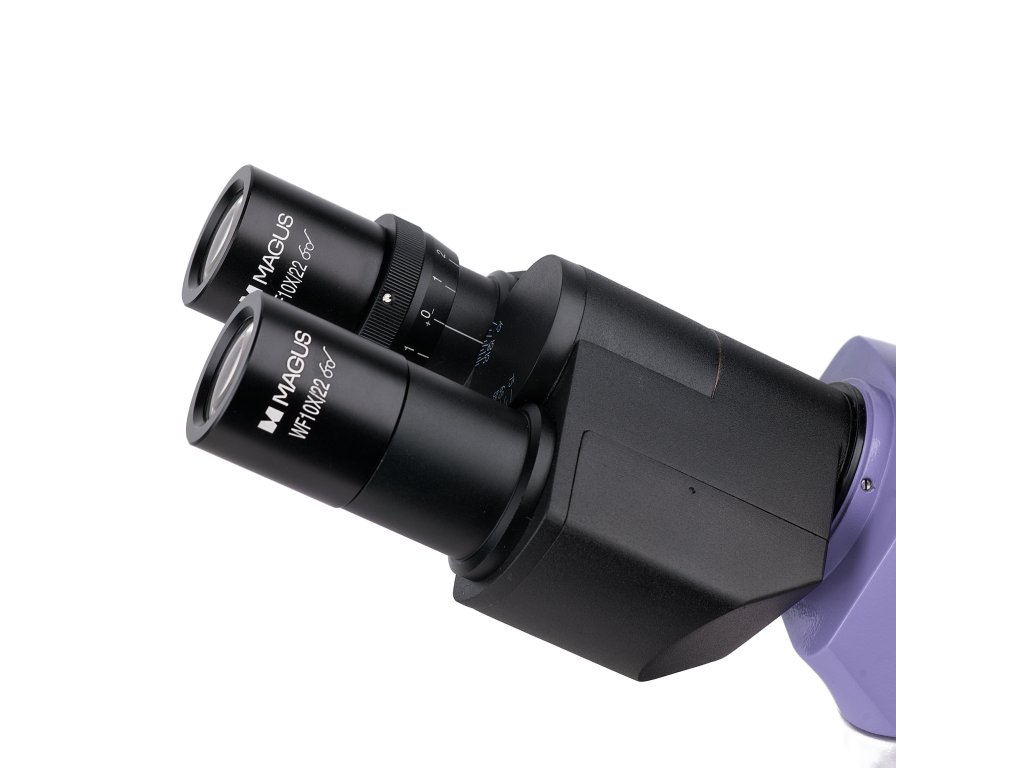

Trinokulární hlava má trinokulární tubus, ve kterém je upevněn digitální fotoaparát. Rozdělovač paprsků směruje světlo do fotoaparátu, k dispozici jsou dvě polohy: 100:0 a 0:100. Světelný paprsek prochází po celé délce buď do okulárů, nebo do trinokulárního tubusu. Kroužek pro nastavení dioptrií je na levém okuláru.
Zvětšení mikroskopu v základní konfiguraci je 50–400x. Přídavné objektivy a okuláry zvětšují rozsah zvětšení. Mikroskop používá rovinné achromatické objektivy s dlouhou pracovní vzdáleností pro mikroskopické techniky ve světlém i tmavém poli. V revolverovém nosiči je pět slotů pro montáž objektivů – čtyři objektivy jsou součástí dodávky a jeden slot je volitelný. Revolverový nosič s objektivy je orientován směrem dovnitř – uživatel vidí objektiv vložený do optické dráhy.
Osvětlení

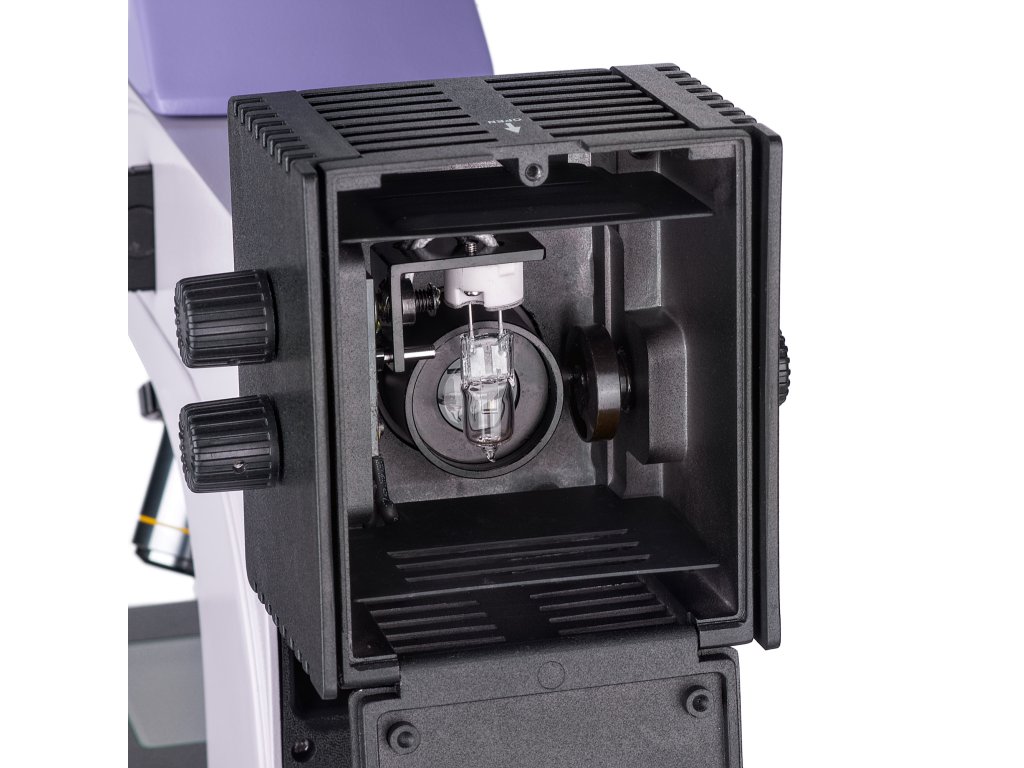

Osvětlovací soustava používá halogenové žárovky s teplým světlem, které nezpůsobují únavu očí ani při dlouhodobé práci. Výkon osvětlovací soustavy s procházejícím světlem je 30 W a výkon osvětlovací soustavy s odraženým světlem je 50 W, což zajišťuje pohodlnou práci při mikroskopování v tmavém poli.
Osvětlovací soustava pro pozorování v odraženém světle obsahuje: zařízení pro tmavé pole, polarizační zařízení, středově nastavitelné polní a aperturní clony pro Köhlerovu metodu osvětlení a barevné filtry. Zdroj světla lze také vystředit.

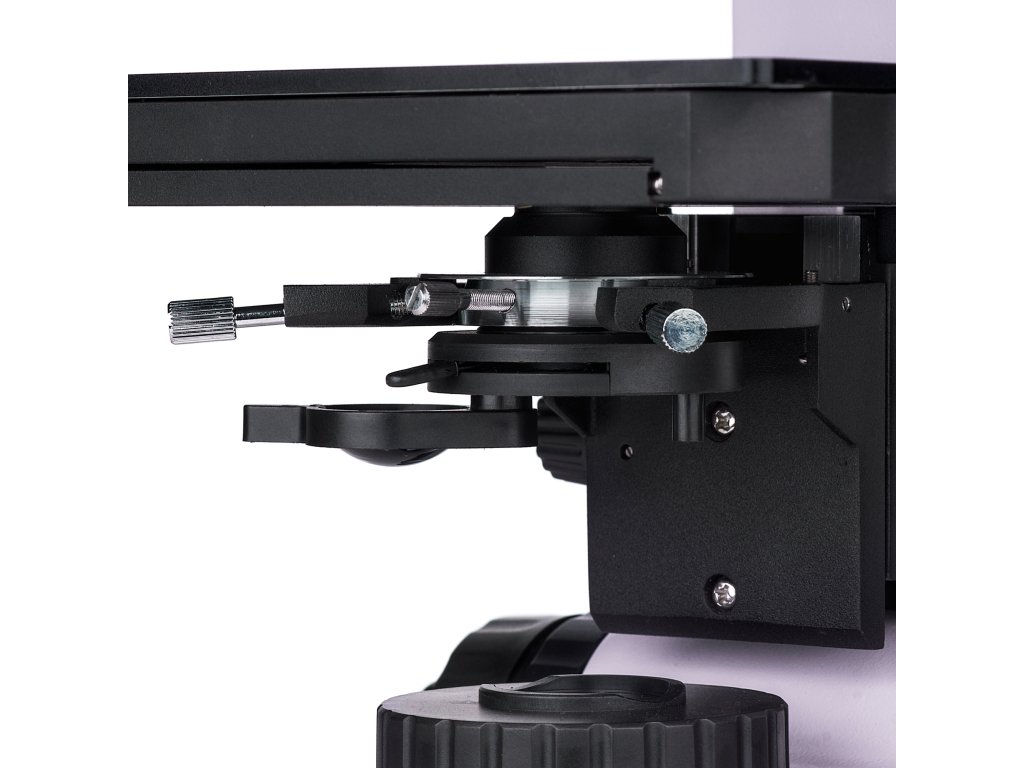

Osvětlovací soustava pro pozorování v procházejícím světle obsahuje: kondenzor s odklápěcí čočkou pro objektivy s malým zvětšením a aperturní a polní clonu pro Köhlerovu metodu.

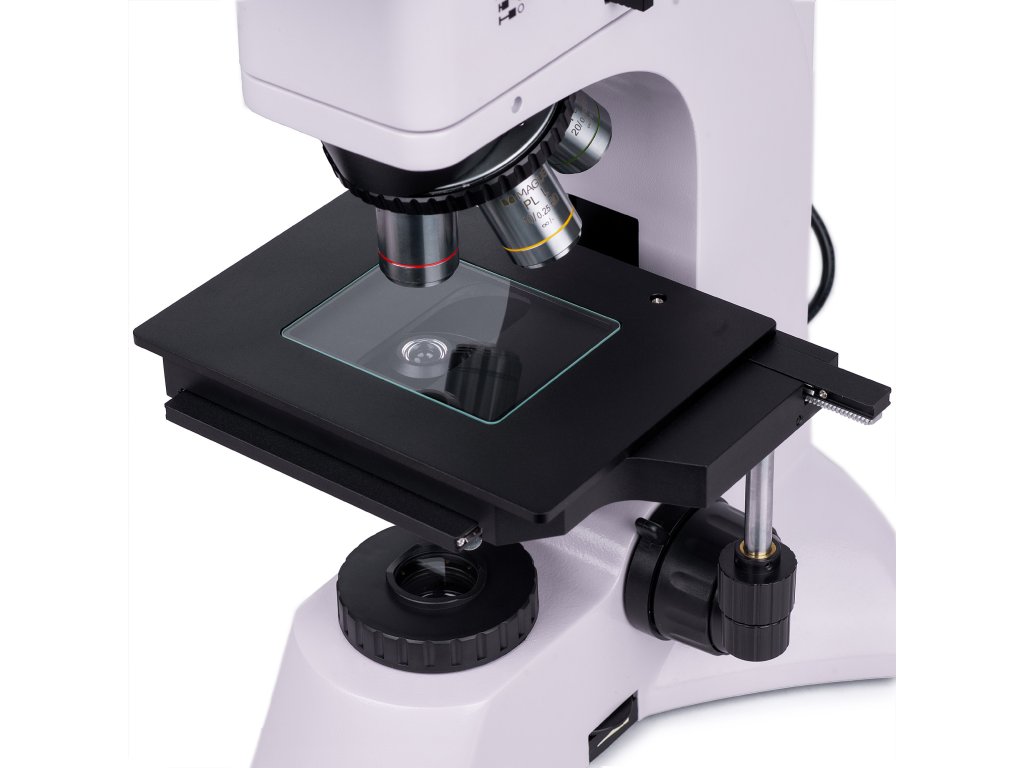

Pracovní stolek a zaostřovací mechanismus
Vzorek se posouvá se stolkem podél dvou os. Výška zkoumaného vzorku by neměla přesáhnout 20 mm. Pro práci s průsvitnými vzorky je stolek vybaven průhlednou skleněnou deskou.
Zaostřování se nastavuje koaxiálními knoflíky pro hrubé a jemné zaostřování, které jsou umístěny na každé straně ve spodní části mikroskopu. Díky tomu může pozorovatel položit ruce volně na stůl a nedržet je ve vzduchu. Mechanismus hrubého ostření má na pravé straně aretační knoflík a na levé straně nastavení tuhosti.
Příslušenství
Sortiment příslušenství kompatibilního s mikroskopem MAGUS Metal 600 BD zahrnuje: objektivy s dlouhou pracovní vzdáleností pro pozorování ve světlém a tmavém poli, okuláry, kalibrační sklíčka a digitální fotoaparáty.
Klíčové vlastnosti mikroskopu:
- Pozorování neprůhledných plochých leštěných vzorků do 20 mm v odraženém světle pomocí mikroskopických technik pozorovaní ve světlém a tmavém poli a polarizační mikroskopie
- Pozorování průsvitných vzorků v procházejícím světle
- Trinokulární tubus pro upevnění digitálního fotoaparátu a rozdělovač paprsků se dvěma polohami (100:0 a 0:100)
- Rovinné achromatické objektivy s dlouhou pracovní vzdáleností; BD znamená jak světlé, tak tmavé pole
- Osvětlovací soustava pro pozorování v procházejícím světle – 30 W halogenová žárovka, osvětlovací soustava pro pozorování v odraženém světle – 50 W halogenová žárovka zajišťuje pohodlnou práci při mikroskopování v tmavém poli
- Köhlerovo osvětlení (odražené světlo) s možností vystředění světelného zdroje, polní a aperturní clony; barevné filtry
- Köhlerovo osvětlení (procházející světlo) s Abbeho kondenzorem s možností vystředění a výškového nastavení, výklopná čočka kondenzoru pro objektivy s malým zvětšením
- Široká škála plně kompatibilních okulárů a objektivů
Klíčové vlastnosti fotoaparátu:
- Fotoaparát pracuje samostatně bez připojení k počítači a prostřednictvím rozhraní HDMI. Možnost připojení k počítači prostřednictvím Wi-Fi a rozhraní USB 3.0.
- Automatické přepínání mezi rozlišením 4K a Full HD v závislosti na rozlišení monitoru
- 30 snímků za sekundu pro pozorování pohybujících se objektů, záznam videa a pohyb vzorku bez trhání nebo zpoždění
- Barevný CMOS snímač SONY Exmor/Starvis s podsvícením zajišťuje nízkou úroveň šumu a vysokou citlivost na světlo i za špatných světelných podmínek. Získáte jasnější, čistší a barevně sytější snímky.
- Software s funkcemi fotografování, záznamu videa, střihu/úprav obrazu, externího zobrazení, lineárního a úhlového měření
Obsah sady:
- Digitální fotoaparát MAGUS CHD40 (digitalni fotoaparat, kabel HDMI (1,5 m), USB 3.0 kabel (1,5 m), USB mys, pametova karta SD 32 GB, USB Wi-Fi adapter (2 ks), napajeci adapter 12 V/1 A (Euro), instalacni CD s ovladaci a softwarem, uzivatelska prirucka a zarucni list)
- LCD monitor MAGUS MCD40
- Základna s napájecím vstupem, zdroj procházejícího světla a kondenzor, zaostřovací mechanismus, pracovní stolek a revolverový nosič objektivů
- Osvětlovací soustava pro pozorování v odraženém světle s krytem
- Trinokulární hlava
- Rovinný achromatický objektiv s korekcí na nekonečno: PL L5x/0,12 BD WD 9,7 mm
- Rovinný achromatický objektiv s korekcí na nekonečno: PL L10x/0,25 BD WD 9,3 mm
- Rovinný achromatický objektiv s korekcí na nekonečno: PL L20x/0,40 BD WD 7,2 mm
- Rovinný achromatický objektiv s korekcí na nekonečno: PL L40x/0,60 BD WD 3,0 mm
- Okulár 10x/22 mm s dlouhým očním reliéfem (2 ks)
- Průhledná deska pracovního stolku
- Adaptér typu C-mount 1x
- Šestihranný klíč
- Síťový napájecí kabel
- Síťový kabel osvětlovací soustavy pro pozorování v odraženém světle
- Protiprachová krytka
- Uživatelská příručka a záruční list
K dispozici na přání:
- 10x/22 mm okulár se stupnicí
- 12,5x/14 mm okulár (2 ks)
- 15x/15 mm okulár (2 ks)
- 20x/12 mm okulár (2 ks)
- 25x/9 mm okulár (2 ks)
- Rovinný achromatický objektiv s korekcí na nekonečno: PL L50х/0,70 BD WD 2,5 mm
- Rovinný achromatický objektiv s korekcí na nekonečno: PL L60x/0,70 BD WD: 1,9 mm
- Rovinný achromatický objektiv s korekcí na nekonečno: PL L80x/0,80 BD WD: 0,8 mm
- Rovinný achromatický objektiv s korekcí na nekonečno: PL L100х/0,85 (suchý) BD WD: 0,4 mm
- Kalibrační sklíčko
Značka | MAGUS |
Záruka | 5 лет |
EAN | 5905555018317 |
Velikost balení (DxŠxV) | 35x30x75 cm |
Přepravní hmotnost | 17.25 kg |
Oddělovač | Metalurgický mikroskop MAGUS Metal 600 BD |
Typ | světlo / optické, metalurgický |
Hlava | trinokulární |
Hubice | Siedentopf |
Úhel sklonu hlavy | 30° |
Zvětšení, x | 50–400 základní (*volitelně: 50–1000/1250/1500/2000/2500) |
Rozsah zvětšení | od 200x do 800x |
Průměr tubusu okuláru v mm | 30 |
Okuláry | 10x/22 mm, oční reliéf: 10 mm (*volitelně: 10x/22 mm se stupnicí, 12,5x/14; 15x/15; 20x/12; 25x/9) |
Objektivy | rovinné achromatické objektivy s korekcí na nekonečno: PL L5x/0,12 BD, PL L10x/0,25 BD, PL L20x/0,40 BD, PL L40x/0,60 BD; parfokální vzdálenost 45 mm (*volitelně: PL L50x/0,70 BD, PL L60x/0,70 BD, PL L80x/0,80 BD, PL L100x/0,85 BD (suchý)) |
Revolverový nosič | pro 5 objektivů |
Pracovní vzdálenost, mm | 9,7 (5x); 9,3 (10x); 7,2 (20x); 2,5 (50x); 3,0 (40x); 1,9 (60x); 0,80 (80x); 0,40 (100x) |
Mezipupilární vzdálenost (IPD), mm | 48 — 75 |
Stolek, mm | 210x140 |
Zdvih stolku pomocí zaostřovacího mechanismu, mm | 75/50 |
Pracovní stolek, mm | dvouosý mechanický stolek, se skleněnou deskou |
Dioptrická korekce okuláru, dioptrií | ±5 (na levém tubusu) |
Kondenzor | s procházejícím světlem: středově a výškově nastavitelný Abbeův kondenzor, NA 1,25, nastavitelná aperturní clona a výklopná čočka objektivu, s aretačními šrouby |
Clona | s procházejícím a odraženým světlem: vestavěná aperturní a polní clona |
Zaostření | koaxiální, hrubé ostření (25 mm, s aretačním knoflíkem a knoflíkem pro nastavení tuhosti) a jemné ostření (0,002 mm) |
S osvětlením | halogenové |
Regulace jasu | yes |
Napájení | 220±22 V, 50 Hz, AC síť |
Světelné filtry | zelená, modrá, žlutá, matná |
Teplotní rozsah fotoaparátu, °C | 5 — 35 |
Další vlastnosti | vestavěný analyzátor a odnímatelný polarizátor, zařízení pro tmavé pole |
Typ uživatele | zkušení uživatelé, profesionálové |
Úroveň obtížnosti montáže a instalace | komplikované |
Možnosti použití | metalurgický |
Umístění světelného zdroje | duální |
Metody pozorování | světlé pole, temné pole, polarizace |
Pouzdro/kufřík/taška v sadě | protiprachová ochrana |
Hmotnost, kg | 11 |
=== Oddělovač === | Digitální fotoaparát |
Snímač | Sony Exmor/Starvis CMOS |
Barevný/černobílý | barevný |
Megapixely | 8 |
Maximální rozlišení, px | 3840x2160 |
Velikost snímače | 1/1,2" (11,14x6,26 mm) |
Rozměr pixelu, mkm | 2.9x2.9 |
Konektory rozhraní | Wi-Fi, HDMI 1,4, USB 3.0 |
Paměťová karta | SD až 32 GB |
Možnost připojení dalších zařízení | myš (USB), flash disk (USB), adaptér Wi-Fi (USB) |
Citlivost na světlo | 1028 mV s 1/30 s |
Poměr signálu k šumu | 0,13 mV při 1/30 s |
Expoziční čas | 0,14 ms – 1000 ms |
Záznam videa | yes |
Snímková frekvence, fps (počet snímků za sekundu) při rozlišení | 30 při rozlišení 3840x2160 (HDMI), 30 při rozlišení 1920x1080 (Wi-Fi), 30 při rozlišení 3840x2160 (USB 3.0) |
Místo montáže | trinokulární tubus, okulárový tubus namísto okuláru |
Obrazový formát | *.jpg, *.tif |
Formát videozáznamů | *.h264/*.h265, *.mp4 |
Spektrální rozsah, nm | 380–650 (vestavěný IR filtr) |
Typ závěrky | ERS (Electronic Rolling Shutter – elektronická rolovací závěrka) |
Software | HDMI: vestavěné; USB: MAGUS View |
Systémové požadavky | Windows 8/10/11 (32 bit a 64 bit), Mac OS X, Linux, až 2,8 GHz Intel Core 2 nebo vyšší, minimálně 4 GB RAM, port USB 2.0, RJ45, CD-ROM, 19" nebo větší displej |
Typ montáže | C-mount |
Tělo | CNC slitina hliníku |
Napájení fotoaparátu | DC adaptér 12 V, 1 A |
Specifikace napájecího adaptéru DC | vstup: napětí AC 100–240 V, 50/60 Hz, výstup: napětí DC 12 V/1 A |
Rozsah provozních teplot fotoaparátu, °C | -10 — 50 |
Rozsah provozní vlhkosti, % | 30 — 80 |
=== Oddělovač === | Monitor |
Typ matrice | IPS |
Úhlopříčka displeje, palce | 13.3 |
Rozlišení displeje, px | 3840x2160 (4K) |
Poměr stran | 16:9 |
Jas, cd/m² | 400 |
Počet zobrazovaných barev | 16,7 m |
Kontrast | 1000:1 |
Horizontální/vertikální pozorovací úhel, ° | 178/178 |
Velikost viditelné plochy obrazovky (ŠxV), mm | 295x165 |
Rozteč pixelů (ŠxV), mm | 0,154x0,154 |
Frekvence optického zdroje, Hz | 60 |
Typ matrice podsvícení | LED |
Životnost podsvícení LED, h | 50000 |
Rozhraní | HDMI |
Teplotní rozsah fotoaparátu, °C | -15 — 55 |
Rozsah provozní vlhkosti, % | 10 — 90 |
Napájení | AC 110–220 V, DC 5–12 V/1 A (Type-C) |
Spotřeba elektrické energie, W | 12 (max.) |
