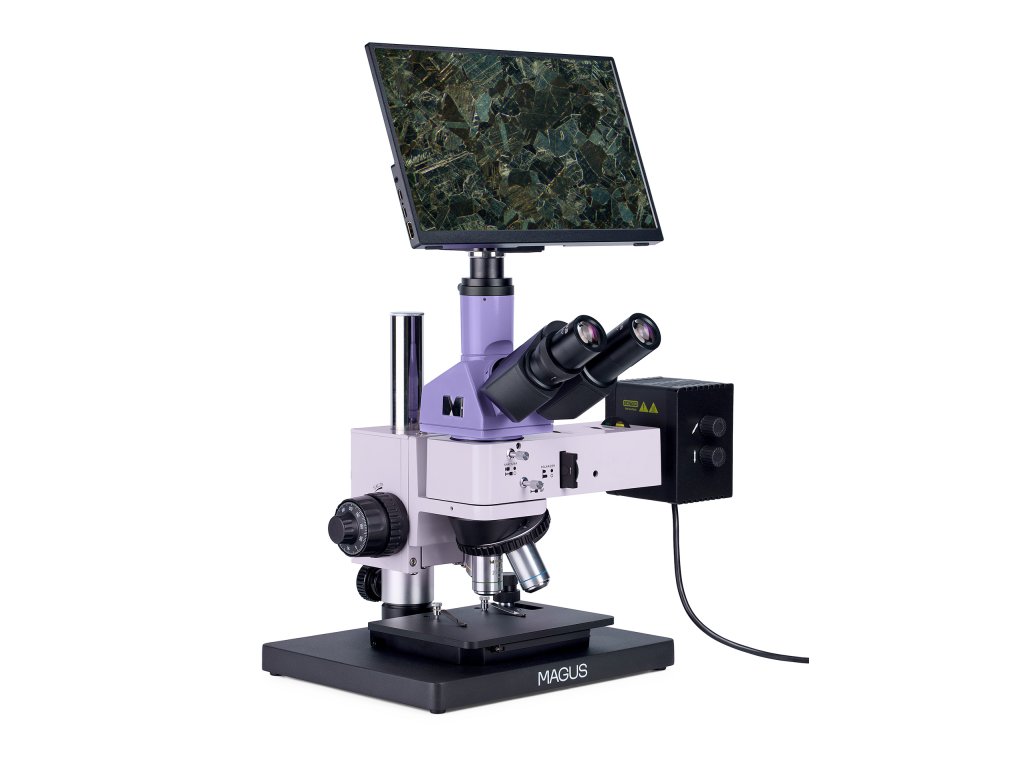

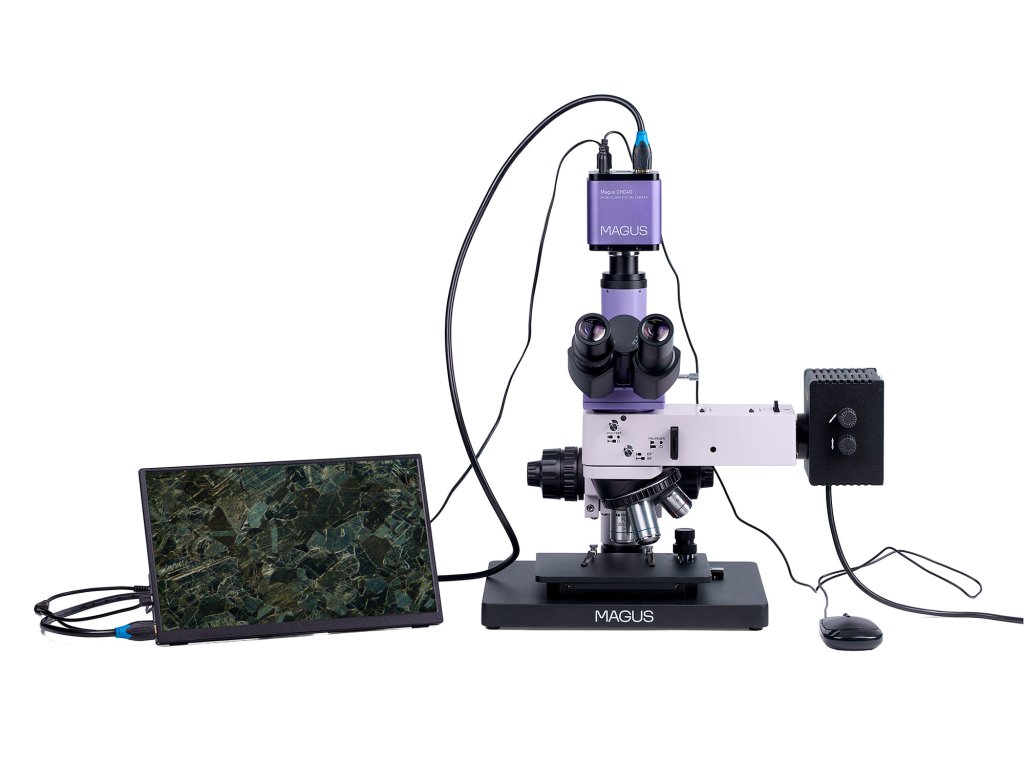

Metalurgický digitální mikroskop MAGUS Metal D630 BD LCD
Expresní doručení
Velký výběr
Osobní přístup
Výhodné ceny
Metalurgický digitální mikroskop MAGUS Metal D630 BD LCD pro mikroskopické techniky v jasném a tmavém poli a polarizační mikroskopii. Výkonné halogenové osvětlení vytváří kvalitní obraz s jakýmkoli objektivem a jakoukoli mikroskopickou metodou. Mikroskop je určen ke kontrole kvality a studiu mikrostruktury kovových a polovodičových materiálů a neprůhledných objektů. Používá se k výzkumu ve výrobních závodech, v laboratořích výzkumných center a na univerzitních pracovištích.
Digitální fotoaparát

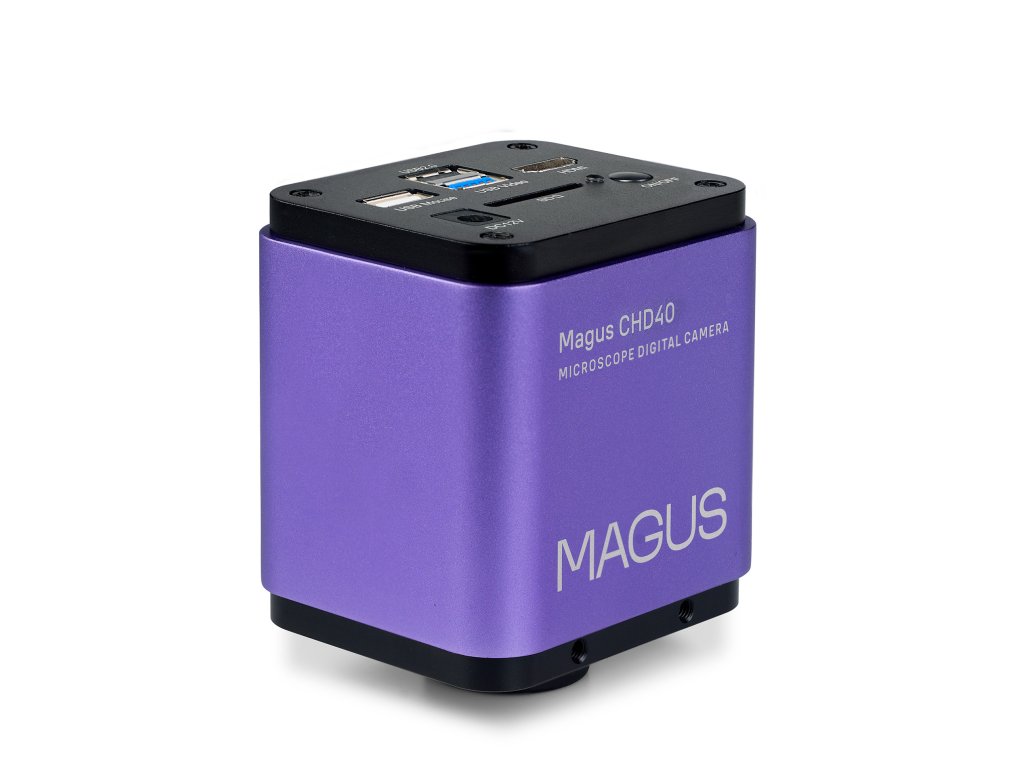

MAGUS CHD40 je digitální HDMI fotoaparát se třemi video rozhraními a automatickým přepínáním mezi rozlišením 4K a Full HD v závislosti na rozlišení monitoru. Fotoaparát je vybaven 8 Mpx snímačem a po připojení přes HDMI nebo USB 3.0 vytváří realistické snímky v rozlišení 4K (3840x2160 px). Při připojení přes Wi-Fi je kvalita obrazu Full HD (1920x1080 px). Fotoaparát využívá rozhraní HDMI pro přímé připojení k televizoru, monitoru nebo projektoru. V tomto režimu pracuje fotoaparát samostatně bez připojení k počítači. Rozhraní HDMI poskytuje vysokou a stabilní rychlost přenosu z fotoaparátu na externí obrazovku. Fotoaparát můžete k počítači připojit prostřednictvím rozhraní Wi-Fi nebo USB 3.0. Video se nahrává rychlostí 30 snímků za sekundu. Fotoaparát nabízí kombinaci vysoké rychlosti snímání (počet snímků za sekundu) s velkou šířkou pásma HDMI. Výsledkem je živý obraz, plynulý záznam bez zamrzání a nulové prodlevy mezi snímky. Při maximálním rozlišení produkt nabízí dobře prokreslený obraz, bezchybně se pohybující objekty a zobrazení bez zpožďování.
Monitor

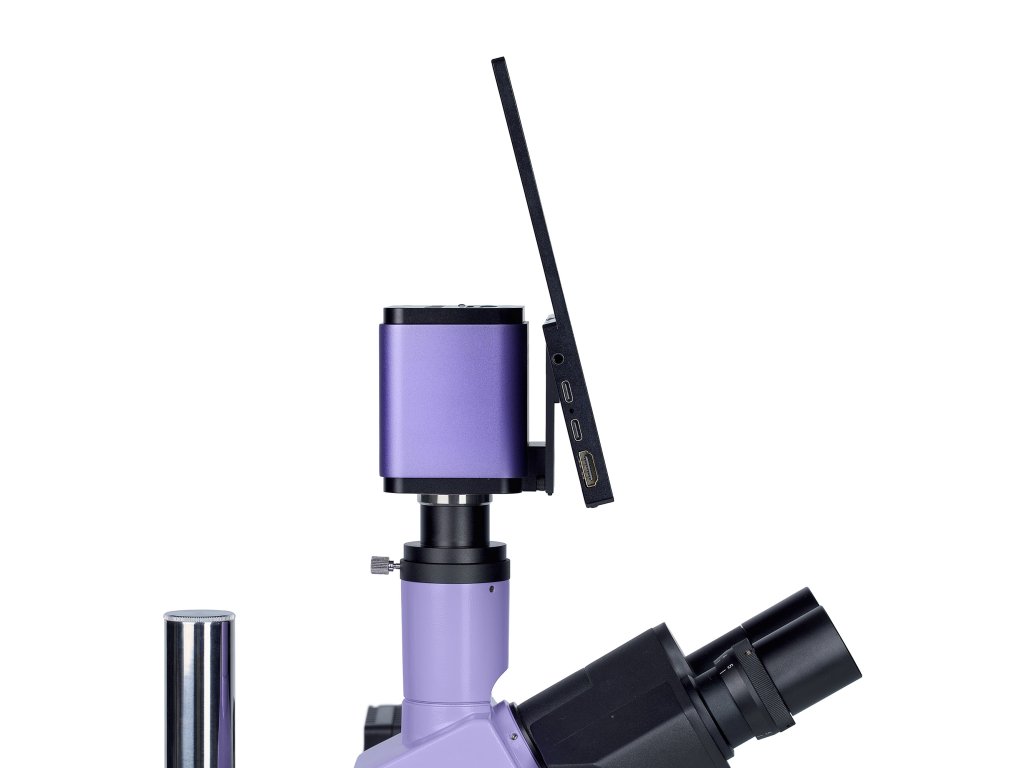

Monitor MAGUS MCD40 je navržen pro použití s vizualizačními systémy mikroskopů MAGUS. Zobrazuje obraz v reálném čase. Připojuje se k fotoaparátu, který je namontován na mikroskopu. Tento produkt podporuje fotoaparáty MAGUS 4K HDMI. Úhlopříčka displeje je 13,3 palce. Matrice IPS poskytuje jasný obraz s velkými pozorovacími úhly. Pokud se na displej díváte pod úhlem, reprodukce barev není zkreslená. Displej můžete umístit na sklopný stojan na stůl nebo na poličku, nebo jej připevnit přímo na fotoaparát nebo stojan mikroskopu.
Optika
Trinokulární hlava má trinokulární tubus, do kterého se upevňuje digitální fotoaparát (není součástí dodávky). Světelný paprsek se nasměruje buď do okulárů, nebo do trinokulárního tubusu pomocí knoflíku pro volbu dráhy světla okuláru/kamery. Trinokulární hlava je nakloněna o 30° pro snadné pozorování. Kroužek pro nastavení dioptrií je umístěn na levém tubusu.
Po montáži dodaných objektivů do otočného nástavce zůstane jeden slot volný pro další objektiv. Všechny základní objektivy jsou achromatické, mají dlouhou pracovní vzdálenost a jsou vhodné pro mikroskopii v jasném i tmavém poli.
Osvětlení

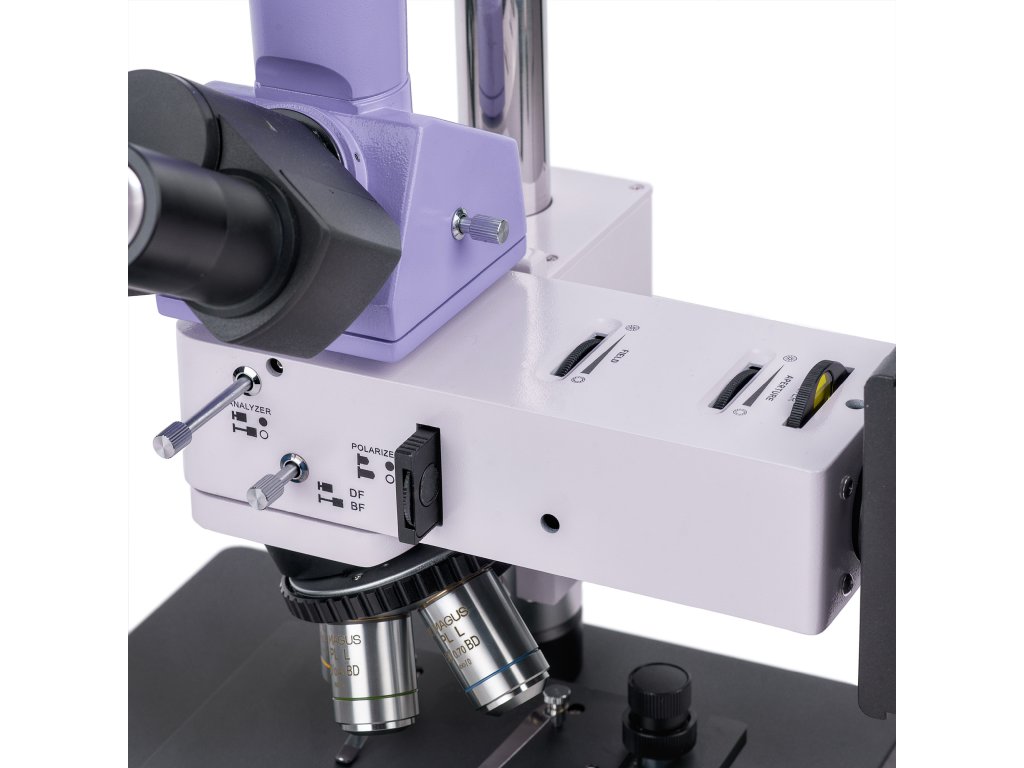

Pro pozorování v temném poli je mikroskop vybaven halogenovou žárovkou se zvýšeným výkonem (50 W). Osvětlovací systém s odraženým světlem dále obsahuje: sadu filtrů, clonu a clonu pole, zařízení pro tmavé pole, vestavěný analyzátor a odnímatelný polarizátor. Clony a zdroj světla lze vycentrovat. Lze nastavit Köhlerovu metodu osvětlení.
Pracovní stolek a zaostřovací mechanismus

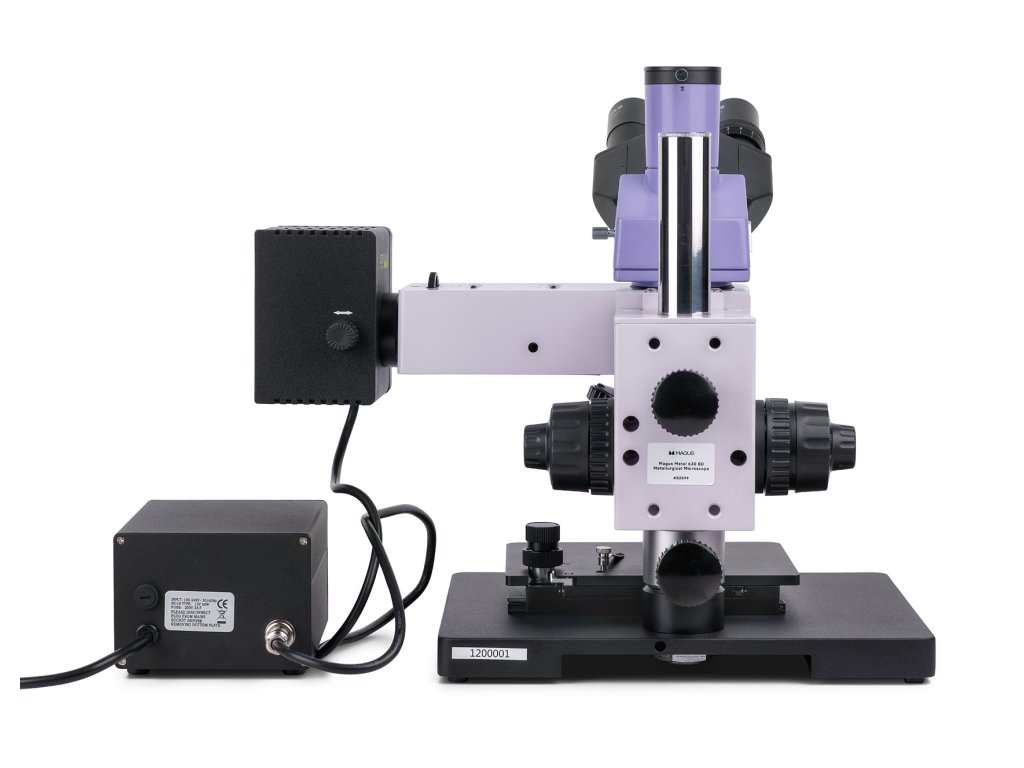

Mikroskop má zajímavou konstrukci stojanu a zaostřovacího mechanismu – vzorek může mít libovolnou velikost a výšku. Další vlastností jsou jeho malé rozměry – mikroskop se snadno vejde na povrch o maximální výšce 40 cm. Knoflíky pro hrubé a jemné zaostřování jsou souosé a nacházejí se na obou stranách těla mikroskopu. Lze také upravit hrubé napětí.
Příslušenství
Další příslušenství pro mikroskop MAGUS Metal 630 BD lze objednat samostatně. Patří mezi ně kompatibilní okuláry, objektivy s dlouhou pracovní vzdáleností pro světlé a tmavé pole, kalibrační sklíčka a digitální fotoaparáty.
Klíčové vlastnosti mikroskopu:
- Vhodné pro studium neprůhledných vzorků libovolné velikosti a výšky
- Trinokulární hlava s trinokulárním tubusem pro montáž digitálního fotoaparátu a rozdělovače paprsků 100/0 a 0/100
- Pozorování v odraženém světle pomocí technik mikroskopie v jasném a tmavém poli a polarizační mikroskopie
- Výkon halogenového zdroje světla byl zvýšen na 50 W (vhodné pro tmavé pole)
- Polní a clonová membrána pro Köhlerovo osvětlení a sada barevných světelných filtrů, centrování obou clon a světelný zdroj
- Kompaktní konstrukce stojanu pro montáž mikroskopu v malých prostorách
- Široký sortiment volitelného příslušenství
Klíčové vlastnosti fotoaparátu:
- Fotoaparát pracuje samostatně bez připojení k počítači a prostřednictvím rozhraní HDMI. Možnost připojení k počítači prostřednictvím Wi-Fi a rozhraní USB 3.0.
- Automatické přepínání mezi rozlišením 4K a Full HD v závislosti na rozlišení monitoru
- 30 snímků za sekundu pro pozorování pohybujících se objektů, záznam videa a pohyb vzorku bez trhání nebo zpoždění

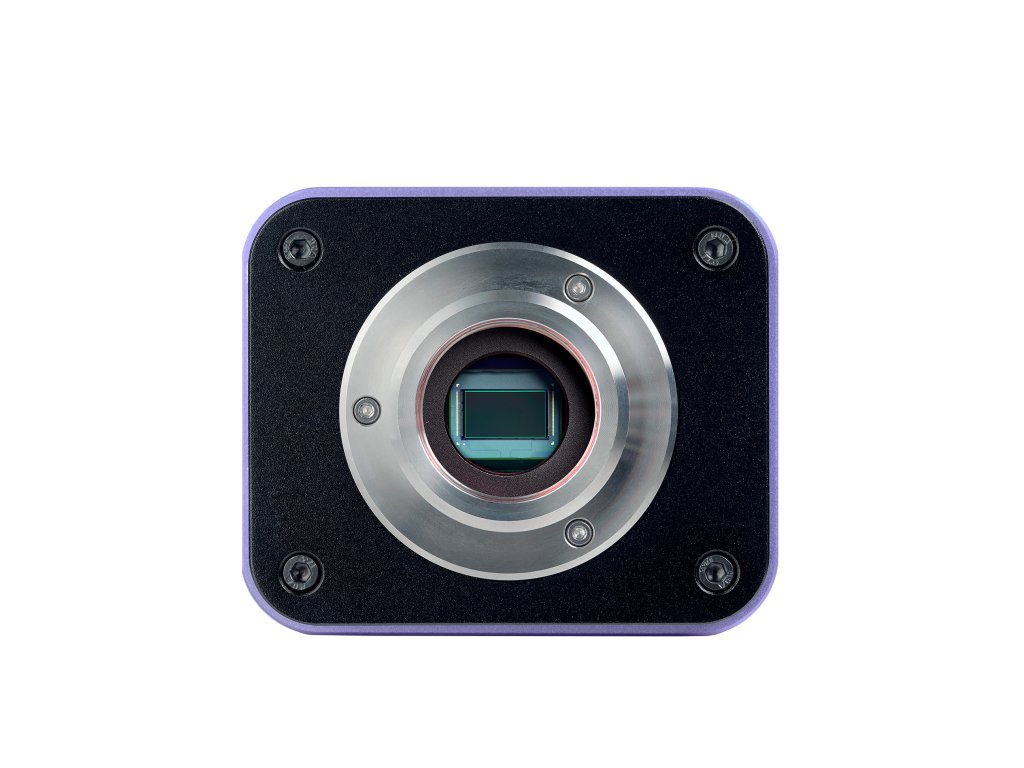

- Barevný CMOS snímač SONY Exmor/Starvis s podsvícením zajišťuje nízkou úroveň šumu a vysokou citlivost na světlo i za špatných světelných podmínek. Získáte jasnější, čistší a barevně sytější snímky.
- Software s funkcemi fotografování, záznamu videa, střihu/úprav obrazu, externího zobrazení, lineárního a úhlového měření
Obsah sady:
- Digitální fotoaparát MAGUS CHD40 (digitalni fotoaparat, kabel HDMI (1,5 m), USB 3.0 kabel (1,5 m), USB mys, pametova karta SD 32 GB, USB Wi-Fi adapter (2 ks), napajeci adapter 12 V/1 A (Euro), instalacni CD s ovladaci a softwarem, uzivatelska prirucka a zarucni list)
- LCD monitor MAGUS MCD40
- Stojan se zaostřovacím mechanismem, pódiem a otočným nosičem objektivů
- Osvětlovací soustava pro pozorování v odraženém světle s krytem
- Trinokulární hlava
- Rovinný achromatický objektiv s korekcí na nekonečno: PL L5x/0,12 BD WD 9,7 mm
- Rovinný achromatický objektiv s korekcí na nekonečno: PL L10x/0,25 BD WD 9,3 mm
- Rovinný achromatický objektiv s korekcí na nekonečno: PL L20x/0,40 BD WD 7,2 mm
- Rovinný achromatický objektiv s korekcí na nekonečno: PL L50х/0,70 BD WD 2,5 mm
- Okulár 10x/22 mm s dlouhým očním reliéfem (2 ks)
- Adaptér typu C-mount 1x
- Šestihranný klíč
- Základna s napájecím vstupem
- Napájecí kabel
- Síťový kabel osvětlovací soustavy pro pozorování v odraženém světle
- Protiprachová krytka
- Uživatelská příručka a záruční list
K dispozici na přání:
- 10x/22 mm okulár se stupnicí
- 12,5x/14 mm okulár (2 ks)
- 15x/15 mm okulár (2 ks)
- 20x/12 mm okulár (2 ks)
- 25x/9 mm okulár (2 ks)
- Rovinný achromatický objektiv s korekcí na nekonečno: PL L40x/0,60 BD WD 3,0 mm
- Rovinný achromatický objektiv s korekcí na nekonečno: PL L60x/0,70 BD WD 1,9 mm
- Rovinný achromatický objektiv s korekcí na nekonečno: PL L80x/0,80 BD WD 0,8 mm
- Rovinný achromatický objektiv s korekcí na nekonečno: PL L100х/0,85 (suchý) BD WD 0,4 mm
- Kalibrační sklíčko
| Značka | MAGUS |
| Záruka | 5 let |
| EAN | 5905555018379 |
| Velikost balení (DxŠxV) | 39x37x73 cm |
| Přepravní hmotnost | 22.25 kg |
| Oddělovač | Metalurgický mikroskop MAGUS Metal 630 BD |
| Typ | světlo / optické, metalurgický |
| Hlava | trinokulární, digitální obrazovka / PC monitor |
| Hubice | Siedentopf |
| Úhel sklonu hlavy | 30° |
| Zvětšení, x | 50 — 500 |
| Rozsah zvětšení | od 200x do 800x |
| Zvětšení, x (volitelné) | 50–1000/1250/1500/2000/2500 |
| Průměr tubusu okuláru v mm | 30 |
| Okuláry | 10x/22 mm, oční reliéf: 10 mm (*volitelně: 10x/22 mm se stupnicí, 12,5x/14; 15x/15; 20x/12; 25x/9) |
| Objektivy | rovinné achromatické s korekcí na nekonečno: PL L5x/0,12 BD, PL L10x/0,25 BD, PL L20x/0,40 BD, PL L50x/0,70 BD; parfokální výška 45 mm (*volitelně: PL L40x/0,60 BD, PL L60x/0,70 BD, PL L80x/0,80 BD, PL L100x/0,85 BD (suché)) |
| Revolverový nosič | pro 5 objektivů |
| Pracovní vzdálenost, mm | 9,7 (5x); 9,3 (10x); 7,2 (20x); 2,5 (50x); 3,0 (40x); 1,9 (60x); 0,80 (80x); 0,40 (100x) |
| Mezipupilární vzdálenost (IPD), mm | 48 — 75 |
| Stolek, mm | 185x140 |
| Zdvih stolku pomocí zaostřovacího mechanismu, mm | 35/30 |
| Pracovní stolek, mm | dvouosý mechanický; velikost základny mikroskopu: 300x240 mm |
| Dioptrická korekce okuláru, dioptrií | ±5 (na levém tubusu) |
| Clona | vestavěná clona a pole |
| Zaostření | koaxiální, hrubý (s hrubým nastavením zaostřovacího napětí) a jemný (0,002 mm) |
| S osvětlením | halogenové |
| Regulace jasu | yes |
| Napájení | 220±22 V, 50 Hz, AC síť |
| Typ světelného zdroje | 12 V/50 W |
| Světelné filtry | zelená, modrá, žlutá, matná |
| Teplotní rozsah fotoaparátu, °C | 5 — 35 |
| Další vlastnosti | vestavěný analyzátor a odnímatelný polarizátor, zařízení pro tmavé pole |
| Typ uživatele | zkušení uživatelé, profesionálové |
| Úroveň obtížnosti montáže a instalace | komplikované |
| Možnosti použití | metalurgický |
| Umístění světelného zdroje | horní |
| Metody pozorování | světlé pole, temné pole, polarizace |
| Pouzdro/kufřík/taška v sadě | protiprachová ochrana |
| === Oddělovač === | Digitální fotoaparát |
| Snímač | Sony Exmor/Starvis CMOS |
| Barevný/černobílý | barevný |
| Megapixely | 8 |
| Maximální rozlišení, px | 3840x2160 |
| Velikost snímače | 1/1,2" (11,14x6,26 mm) |
| Rozměr pixelu, mkm | 2.9x2.9 |
| Konektory rozhraní | Wi-Fi, HDMI 1,4, USB 3.0 |
| Paměťová karta | SD až 32 GB |
| Možnost připojení dalších zařízení | myš (USB), flash disk (USB), adaptér Wi-Fi (USB) |
| Citlivost na světlo | 1028 mV s 1/30 s |
| Poměr signálu k šumu | 0,13 mV při 1/30 s |
| Expoziční čas | 0,014 ms – 1000 ms |
| Záznam videa | yes |
| Snímková frekvence, fps (počet snímků za sekundu) při rozlišení | 30 při rozlišení 3840x2160 (HDMI), 30 při rozlišení 1920x1080 (Wi-Fi), 30 při rozlišení 3840x2160 (USB 3.0) |
| Místo montáže | trinokulární tubus, okulárový tubus namísto okuláru |
| Obrazový formát | *.jpg, *.tif |
| Formát videozáznamů | *.h264/*.h265, *.mp4 |
| Spektrální rozsah, nm | 380–650 (vestavěný IR filtr) |
| Typ závěrky | ERS (Electronic Rolling Shutter – elektronická rolovací závěrka) |
| Software | HDMI: vestavěné; USB: MAGUS View |
| Systémové požadavky | Windows 8/10/11 (32 bit a 64 bit), Mac OS X, Linux, až 2,8 GHz Intel Core 2 nebo vyšší, minimálně 4 GB RAM, port USB 2.0, RJ45, CD-ROM, 19" nebo větší displej |
| Typ montáže | C-mount |
| Tělo | CNC slitina hliníku |
| Napájení fotoaparátu | DC adaptér 12 V, 1 A |
| Specifikace napájecího adaptéru DC | vstup: napětí AC 100–240 V, 50/60 Hz, výstup: napětí DC 12 V/1 A |
| Rozsah provozních teplot fotoaparátu, °C | -10 — 50 |
| Rozsah provozní vlhkosti, % | 30 — 80 |
| === Oddělovač === | Monitor |
| Typ matrice | IPS |
| Úhlopříčka displeje, palce | 13.3 |
| Rozlišení displeje, px | 3840x2160 (4K) |
| Poměr stran | 16:9 |
| Jas, cd/m² | 400 |
| Počet zobrazovaných barev | 16,7 m |
| Kontrast | 1000:1 |
| Horizontální/vertikální pozorovací úhel, ° | 178/178 |
| Velikost viditelné plochy obrazovky (ŠxV), mm | 295x165 |
| Rozteč pixelů (ŠxV), mm | 0,154x0,154 |
| Frekvence optického zdroje, Hz | 60 |
| Typ matrice podsvícení | LED |
| Životnost podsvícení LED, h | 50000 |
| Rozhraní | HDMI |
| Teplotní rozsah fotoaparátu, °C | -15 — 55 |
| Rozsah provozní vlhkosti, % | 10 — 90 |
| Napájení | AC 110–220 V, DC 5–12 V/1 A (Type-C) |
| Spotřeba elektrické energie, W | 12 (max.) |
