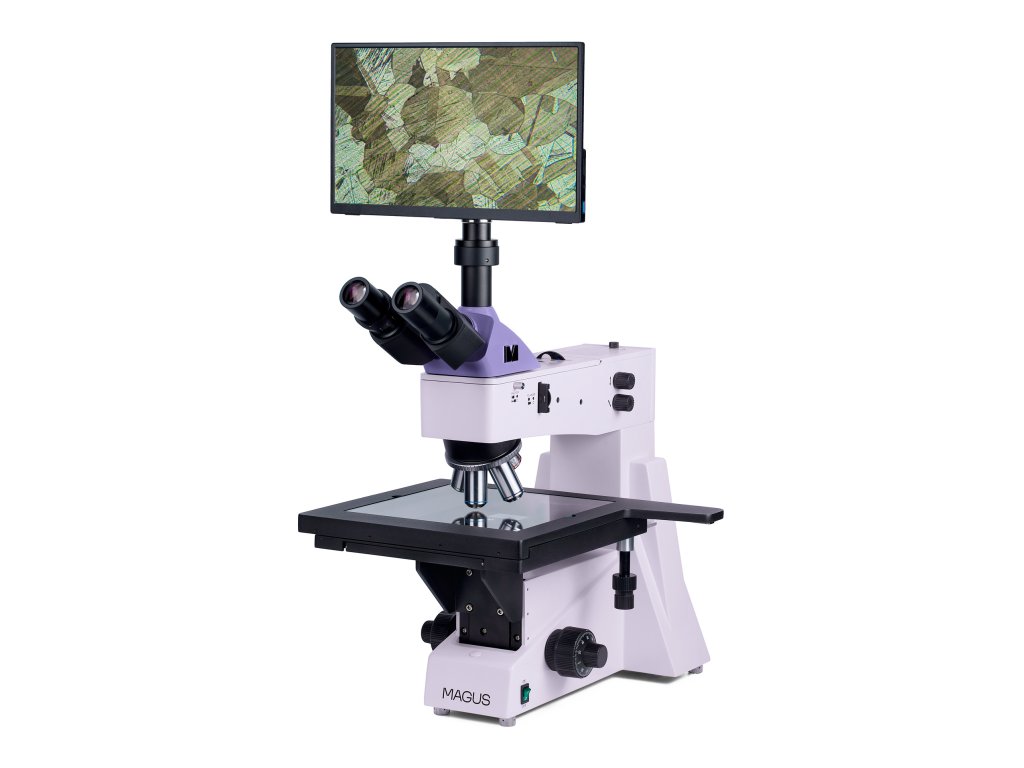

Metalurgický mikroskop MAGUS Metal D650 LCD má velký stolek, na který lze umístit fotomasky, desky plošných spojů, integrované obvody a další dlouhé a široké vzorky, které se zkoumají v odraženém světle. Je možné pozorování v jasném a polarizovaném světle. Mikroskop umožňuje vysoce přesné zaostřování. Jemné zaostření s hodnotou 0,7 µm usnadňuje práci při velkém zvětšení. Slouží k provádění výzkumu v průmyslových závodech a k výuce studentů technických oborů.
Digitální fotoaparát

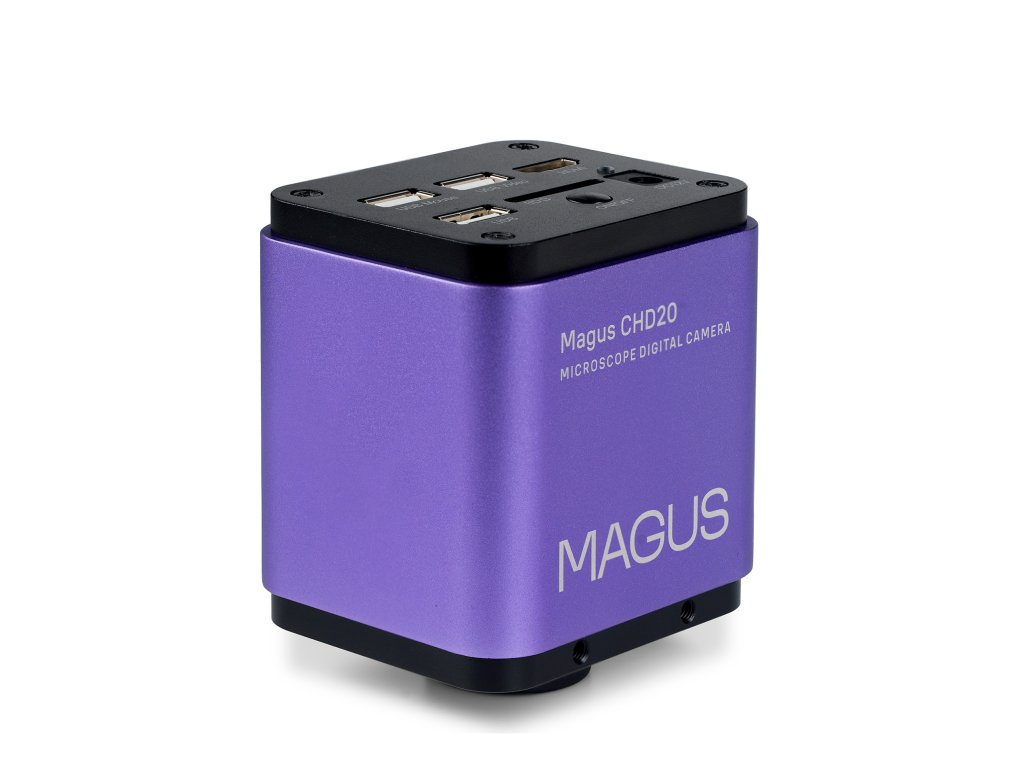

Digitální fotoaparát MAGUS CHD20 je vybaven 2 Mpx snímačem a vytváří realistické snímky Full HD v rozlišení 1920x1080 px. Fotoaparát se vyznačuje vysokou citlivostí na světlo, která je vhodná pro práci při zářivkovém světle. Díky použití mozaikových filtrů základních barev R, G, B je dosaženo nízkého tmavého proudu a čistého obrazu. Fotoaparát využívá rozhraní HDMI pro přímé připojení k televizoru, monitoru nebo projektoru. V tomto režimu pracuje fotoaparát samostatně bez počítače. Rozhraní HDMI poskytuje vysokou a stabilní rychlost přenosu z fotoaparátu na externí obrazovku. Pro připojení fotoaparátu k počítači je k dispozici další rozhraní USB 2.0. Video se nahrává rychlostí 60 nebo 50 snímků za sekundu v závislosti na výstupním rozhraní. Fotoaparát kombinuje vysoký počet snímků za sekundu a velkou šířku pásma HDMI, a proto jsou videa živá bez zamrzání nebo mezer mezi snímky. Při maximálním rozlišení produkt nabízí dobře prokreslený obraz, bezchybně se pohybující objekty a zobrazení bez zpožďování.
Monitor
Monitory MAGUS MCD pracují v kombinaci s fotoaparáty MAGUS CHD a tvoří kompletní zobrazovací systém pro mikroskopy MAGUS.
Připojení k fotoaparátu probíhá prostřednictvím jeho rozhraní HDMI. Monitor zobrazuje obrázky v reálném čase. Jeho IPS LCD displej má široký pozorovací úhel, vysoký jas a dobrý kontrast. Při pohledu na obrazovku i z velkého úhlu není obraz zkreslený. Velikost obrazovky je 13,3".

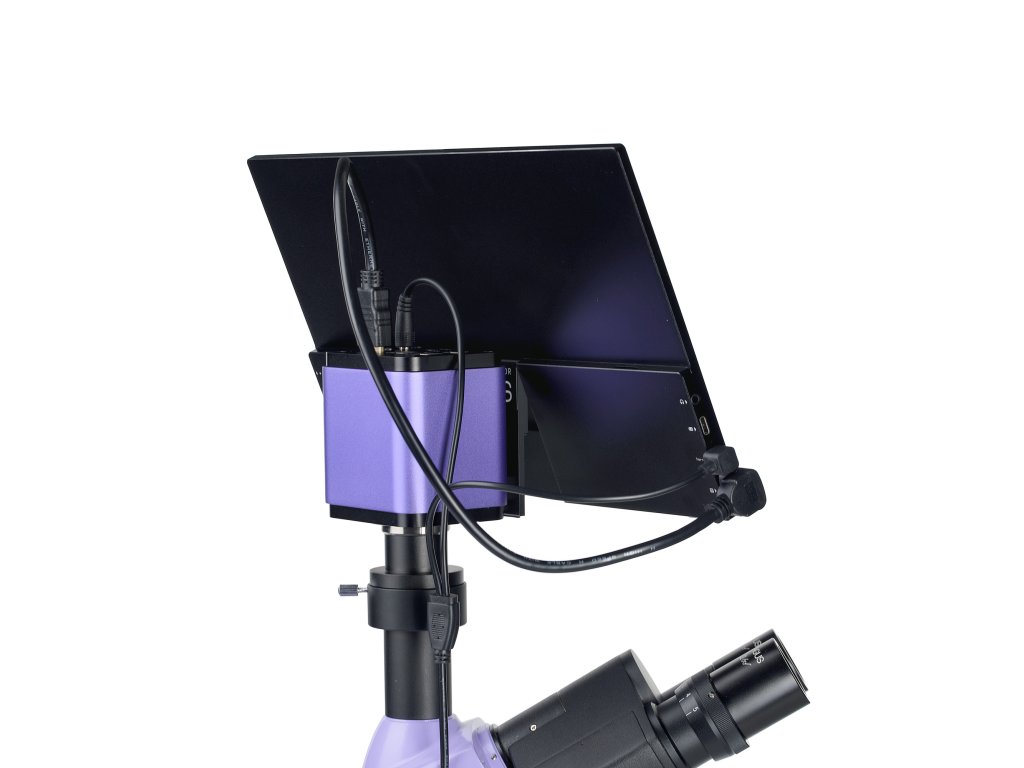

Monitor lze nainstalovat na vodorovnou plochu pomocí skládacího stojanu nebo jej připevnit přímo na fotoaparát či stativ.
Optika
Rovinná achromatická optika s korekcí na nekonečno poskytuje ostrý a detailní obraz. Hlava mikroskopu je trinokulární, nakloněná o 30°, a má trinokulární tubus pro upevnění digitálního fotoaparátu. Kamera (není součástí dodávky) pořizuje fotografie a videozáznamy studie a obraz z mikroskopu přenáší na externí obrazovku. K dispozici je dvoupolohový rozptylovač paprsků: 100:0 a 0:100. Světelný paprsek je nasměrován do okulárů nebo do kamery. Na levém tubusu je kroužek pro nastavení dioptrií.

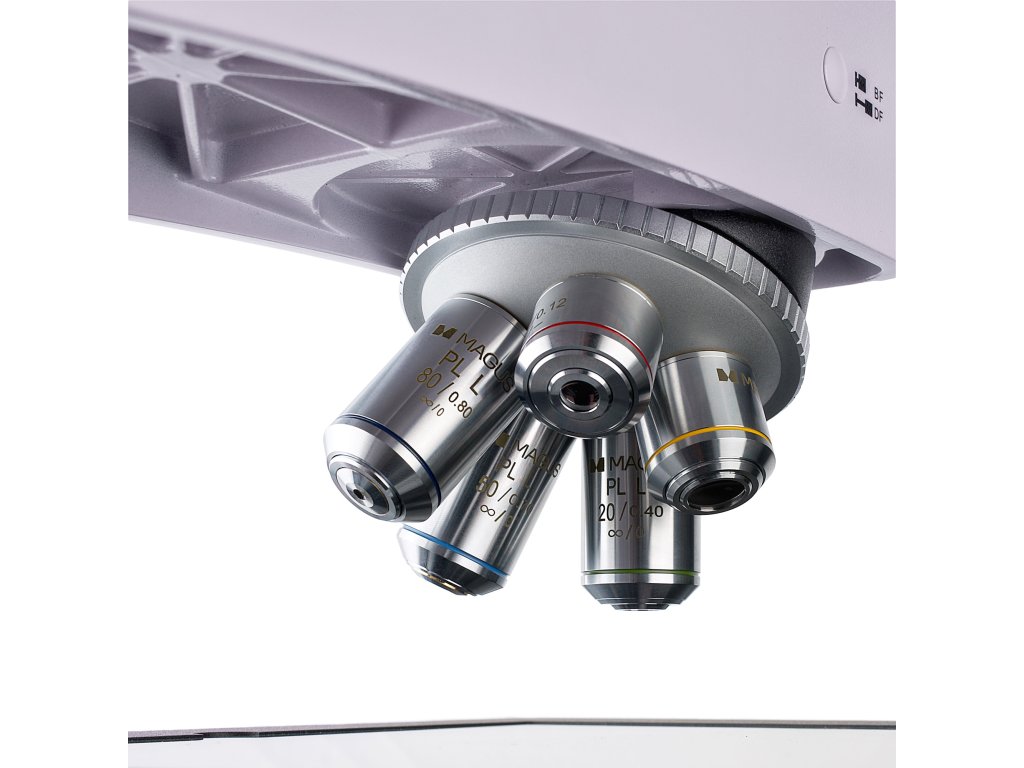

Do otočného nástavce lze nainstalovat 5 objektivů – všechny jsou součástí balení. Chcete-li dosáhnout většího zvětšení, můžete místo základních objektivů nainstalovat volitelné. V základní konfiguraci poskytuje mikroskop zvětšení v rozsahu 50 až 800x. Revolverový nosič s objektivy je orientován směrem dovnitř – uživatel vidí objektivy vložené do optické dráhy.
Osvětlení

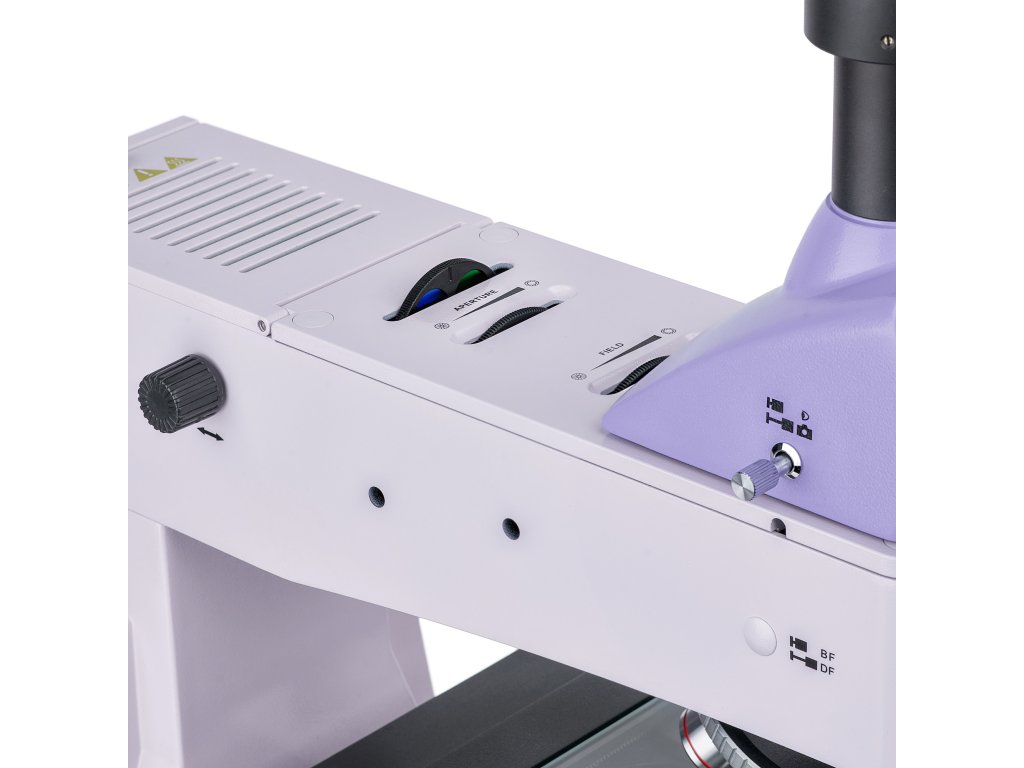

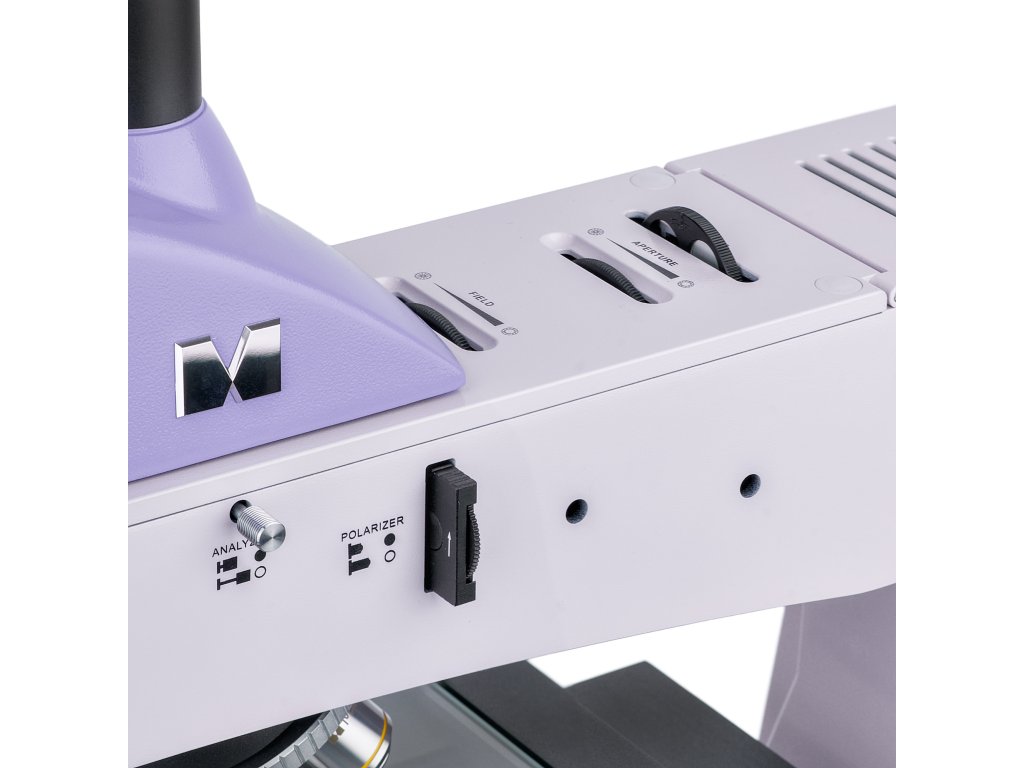

Systém osvětlení odraženým světlem kombinuje tři středící prvky: zdroj světla, clonu a polní clonu. 30 W halogenový osvětlovač vyzařuje teplé světlo, takže dlouhodobá práce s mikroskopem neunavuje oči. Jas osvětlení je nastavitelný, je možné nastavit Köhlerovo osvětlení. Osvětlovací systém s odraženým světlem je vybaven také polarizačním zařízením: vestavěným analyzátorem a odnímatelným otočným polarizátorem. K dispozici je sada barevných filtrů.
Pracovní stolek a zaostřovací mechanismus

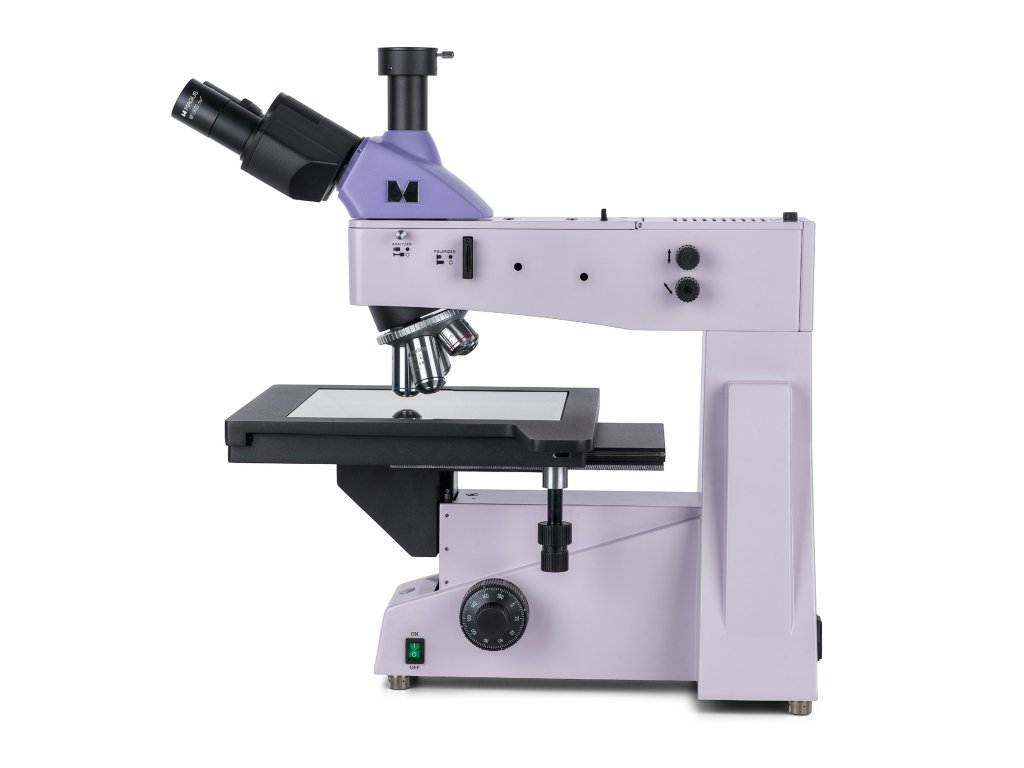

Nejzajímavější částí konstrukce mikroskopu je stolek o rozměrech 280x270 mm, který se může pohybovat ve dvou osách v rozmezí 204 mm. Proto můžete pozorovat velké vzorky a snadno zkoumat jejich povrch. Knoflíky pro hrubé a jemné zaostřování jsou umístěny souose na obou stranách mikroskopu, s aretačním knoflíkem a knoflíkem pro nastavení hrubého napětí. Rukojeti jsou umístěny blízko základny mikroskopu, ruce si můžete volně položit na stůl a zaujmout pohodlnou polohu při pozorování.
Příslušenství
Řada příslušenství kompatibilního s mikroskopy MAGUS Metal 650 zahrnuje okuláry, objektivy s dlouhou pracovní vzdáleností, digitální fotoaparáty a kalibrační sklíčka. Pomocí příslušenství lze rozšířit možnosti mikroskopu.
Klíčové vlastnosti mikroskopu:
- Velký stolek s širokým rozsahem pohybu pro práci s dlouhými a širokými vzorky
- Jemné zaostřování s hodnotou 0,7 µm pro snadné zaostřování při velkých zvětšeních; hrubé zaostřování s aretačním knoflíkem a nastavením napětí
- Trinokulární hlava s trinokulárním tubusem a rozdělovačem paprsků
- Osvětlovač s odraženým světlem: výkonná 30 W halogenová žárovka s nastavením jasu a napájením ze sítě
- Polarizační zařízení, prvky osvětlovače odraženého světla, které lze vycentrovat, Köhlerovo osvětlení, barevné filtry
- Široká škála kompatibilního volitelného příslušenství
Klíčové vlastnosti fotoaparátu:

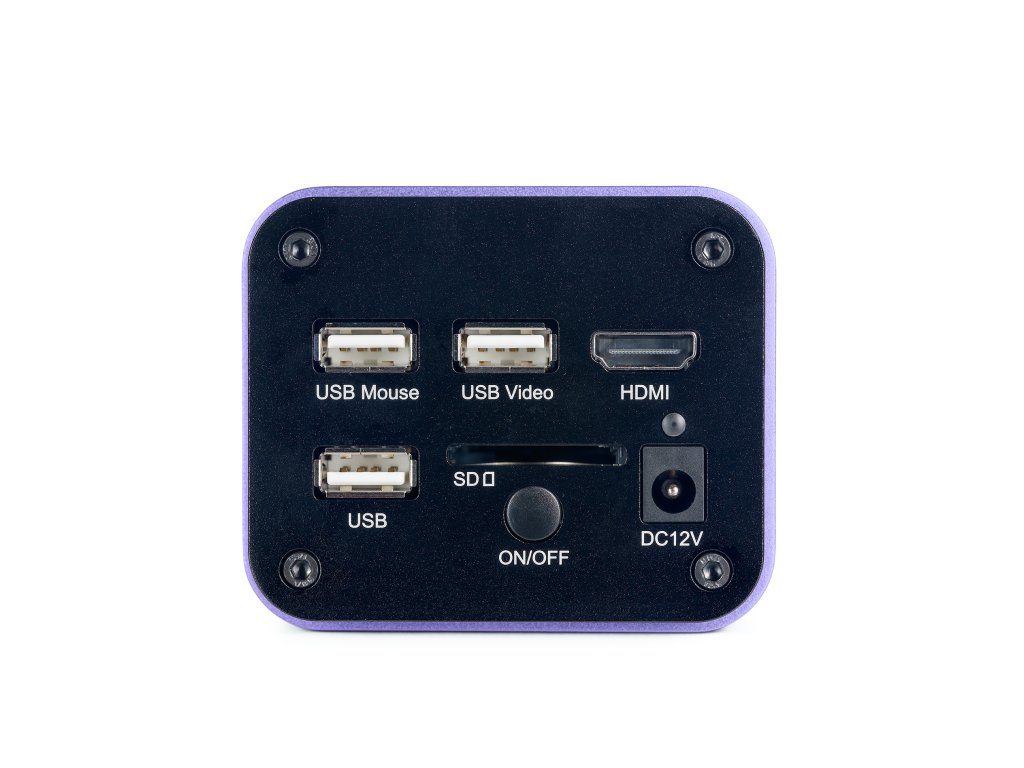

- Fotoaparát pracuje samostatně bez připojení k počítači prostřednictvím rozhraní HDMI. Možnost připojení k počítači prostřednictvím rozhraní USB 2.0
- Rozlišení fotoaparátu je 1920x1080 px – ideální volba pro zobrazení snímků na monitoru s rozlišením Full HD
- 60 nebo 50 snímků za sekundu v závislosti na výstupním rozhraní videa pro pozorování pohybujících se objektů, nahrávání videa a pohyb preparátu bez trhání nebo zpoždění
- Barevný snímač CMOS SONY Starvis s podsvícením zajišťuje nízkou úroveň šumu a vysokou citlivost na světlo i při slabém osvětlení. Získáte jasnější, čistší a barevně sytější snímky.
- Software s funkcemi fotografování, záznamu videa, úprav obrazu, externího zobrazení, lineárního a úhlového měření
Obsah sady:
- Digitální fotoaparát MAGUS CHD20 (digitalni fotoaparat, kabel HDMI (1,5 m), kabel USB 2.0 (2 m), USB mys, pametova karta SD 32 GB, napajeci adapter 12 V/1 A (Euro), instalacni CD s ovladaci a softwarem, uzivatelska prirucka a zarucni list)
- LCD monitor MAGUS MCD20
- Základna s napájecím vstupem, zdrojem odraženého světla, zaostřovacím mechanismem, pódiem a revolverovým nosičem objektivů
- Trinokulární hlava
- Rovinný achromatický objektiv s korekcí na nekonečno: PL L5x/0,12 WD 26,1 mm
- Rovinný achromatický objektiv s korekcí na nekonečno: PL L10х/0,25 WD 20,2 mm
- Rovinný achromatický objektiv s korekcí na nekonečno: PL L20х/0,40 WD 8,80 mm
- Rovinný achromatický objektiv s korekcí na nekonečno: PL L50х/0,70 WD 3,68 mm
- Rovinný achromatický objektiv s korekcí na nekonečno: PL L80x/0,80 WD 1,25 mm
- Okulár 10x/22 mm s dlouhým očním reliéfem (2 ks)
- Adaptér typu C-mount 1x
- Šestihranný klíč
- Síťový napájecí kabel
- Protiprachová krytka
- Uživatelská příručka a záruční list
K dispozici na přání:
- 10x/22 mm okulár se stupnicí
- 12,5x/14 mm okulár (2 ks)
- 15x/15 mm okulár (2 ks)
- 20x/12 mm okulár (2 ks)
- 25x/9 mm okulár (2 ks)
- Rovinný achromatický objektiv s korekcí na nekonečno: PL L40х/0,60 WD: 3,98 mm
- Rovinný achromatický objektiv s korekcí na nekonečno: PL L60x/0,70 WD: 2,08 mm
- Rovinný achromatický objektiv s korekcí na nekonečno: PL L100x/0,85 (suchý) WD 0,40 mm
- Kalibrační sklíčko
Značka | MAGUS |
Záruka | 5 let |
EAN | 5905555018409 |
Velikost balení (DxŠxV) | 58x49x60 cm |
Přepravní hmotnost | 23.75 kg |
Oddělovač | Metalurgický mikroskop MAGUS Metal 650 |
Typ | světlo / optické, digitální, metalurgický |
Hlava | trinokulární, digitální obrazovka / PC monitor |
Hubice | Siedentopf |
Úhel sklonu hlavy | 30° |
Zvětšení, x | 50 — 800 |
Rozsah zvětšení | od 800x do 1280x |
Zvětšení, x (volitelné) | 50–1000/1250/1500/2000/2500 |
Průměr tubusu okuláru v mm | 30 |
Okuláry | 10x/22 mm, oční reliéf: 10 mm (*volitelně: 10x/22 mm se stupnicí, 12,5x/14; 15x/15; 20x/12; 25x/9) |
Objektivy | rovinné achromatické s korekcí na nekonečno: PL L5x/0,12, PL L10x/0,25, PL L20x/0,40, PL L50x/0,70, PL L80x/0,80; parfokální vzdálenost 45 mm (* volitelně: PL L40x/0,60, PL L60x/0,70, PL L100x/0,85 (suchý)) |
Revolverový nosič | pro 5 objektivů |
Pracovní vzdálenost, mm | 26,1 (5x); 20,2 (10x); 3,98 (40x); 2,08 (60x); 8,80 (20x); 3,68 (50x); 1,25 (80x); 0,40 (100x) |
Mezipupilární vzdálenost (IPD), mm | 48 — 75 |
Stolek, mm | 280x270 |
Zdvih stolku pomocí zaostřovacího mechanismu, mm | 204/204 |
Pracovní stolek, mm | dvouosý mechanický |
Dioptrická korekce okuláru, dioptrií | ±5 (na levém tubusu) |
Clona | vestavěná clona a pole |
Zaostření | koaxiální, hrubé ostření (30 mm, 13,1 mm/kruh, s aretačním knoflíkem a knoflíkem pro nastavení tuhosti) a jemné ostření (0,0007 mm) |
S osvětlením | halogenové |
Regulace jasu | yes |
Napájení | 220±22 V, 50 Hz, AC síť |
Typ světelného zdroje | 12 V/30 W |
Světelné filtry | zelená, modrá, žlutá, matná |
Teplotní rozsah fotoaparátu, °C | 5 — 35 |
Další vlastnosti | vestavěný analyzátor a odnímatelný polarizátor |
Typ uživatele | zkušení uživatelé, profesionálové |
Úroveň obtížnosti montáže a instalace | komplikované |
Možnosti použití | metalurgický |
Umístění světelného zdroje | horní |
Metody pozorování | světlé pole, polarizace |
Pouzdro/kufřík/taška v sadě | protiprachová ochrana |
=== Oddělovač === | Digitální fotoaparát |
Snímač | Sony Exmor/Starvis CMOS |
Barevný/černobílý | barevný |
Megapixely | 2 |
Maximální rozlišení, px | 1920x1080 |
Velikost snímače | 1/2" (7,2x4,05 mm) |
Rozměr pixelu, mkm | 3.75x3.75 |
Konektory rozhraní | USB 2.0, HDMI 1,4 |
Paměťová karta | SD až 32 GB |
Možnost připojení dalších zařízení | myš (USB), flash disk (USB) |
Citlivost na světlo | 1175 mV s 1/30 s |
Poměr signálu k šumu | 0,15 mV při 1/30 s |
Expoziční čas | 0,04 ms – 1000 ms |
Záznam videa | yes |
Snímková frekvence, fps (počet snímků za sekundu) při rozlišení | 60 při rozlišení 1920x1080 (HDMI), 50 při rozlišení 1920x1080 (USB) |
Místo montáže | trinokulární tubus, okulárový tubus namísto okuláru |
Obrazový formát | *.jpg, *.tif |
Formát videozáznamů | *.h264/*.h265, *.mp4 |
Spektrální rozsah, nm | 380–650 (vestavěný IR filtr) |
Typ závěrky | ERS (Electronic Rolling Shutter – elektronická rolovací závěrka) |
Software | HDMI: vestavěné; USB: MAGUS View |
Systémové požadavky | Windows 8/10/11 (32 bit a 64 bit), Mac OS X, Linux, až 2,8 GHz Intel Core 2 nebo vyšší, minimálně 4 GB RAM, port USB 2.0, RJ45, CD-ROM, 19" nebo větší displej |
Typ montáže | C-mount |
Tělo | CNC slitina hliníku |
Napájení fotoaparátu | DC adaptér 12 V, 1 A |
Specifikace napájecího adaptéru DC | vstup: napětí AC 100–240 V, 50/60 Hz, výstup: napětí DC 12 V/1 A |
Rozsah provozních teplot fotoaparátu, °C | -10 — 50 |
Rozsah provozní vlhkosti, % | 30 — 80 |
=== Oddělovač === | Monitor |
Typ matrice | IPS |
Úhlopříčka displeje, palce | 13.3 |
Rozlišení displeje, px | 1920x1080 (Full HD) |
Poměr stran | 16:9 |
Jas, cd/m² | 400 |
Počet zobrazovaných barev | 16,7 m |
Kontrast | 1000:1 |
Horizontální/vertikální pozorovací úhel, ° | 178/178 |
Velikost viditelné plochy obrazovky (ŠxV), mm | 295x165 |
Rozteč pixelů (ŠxV), mm | 0,154x0,154 |
Frekvence optického zdroje, Hz | 60 |
Typ matrice podsvícení | LED |
Životnost podsvícení LED, h | 50000 |
Rozhraní | HDMI |
Teplotní rozsah fotoaparátu, °C | -15 — 55 |
Rozsah provozní vlhkosti, % | 10 — 90 |
Napájení | AC 110–220 V, DC 5–12 V/1 A (Type-C) |
Spotřeba elektrické energie, W | 12 (max.) |
