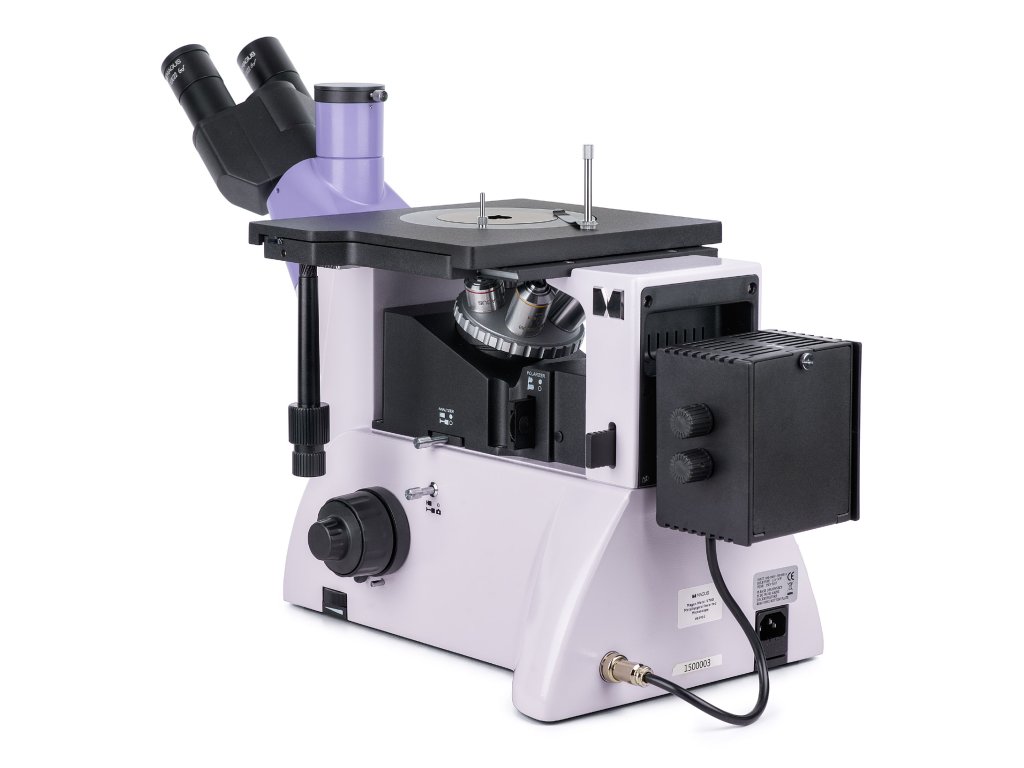

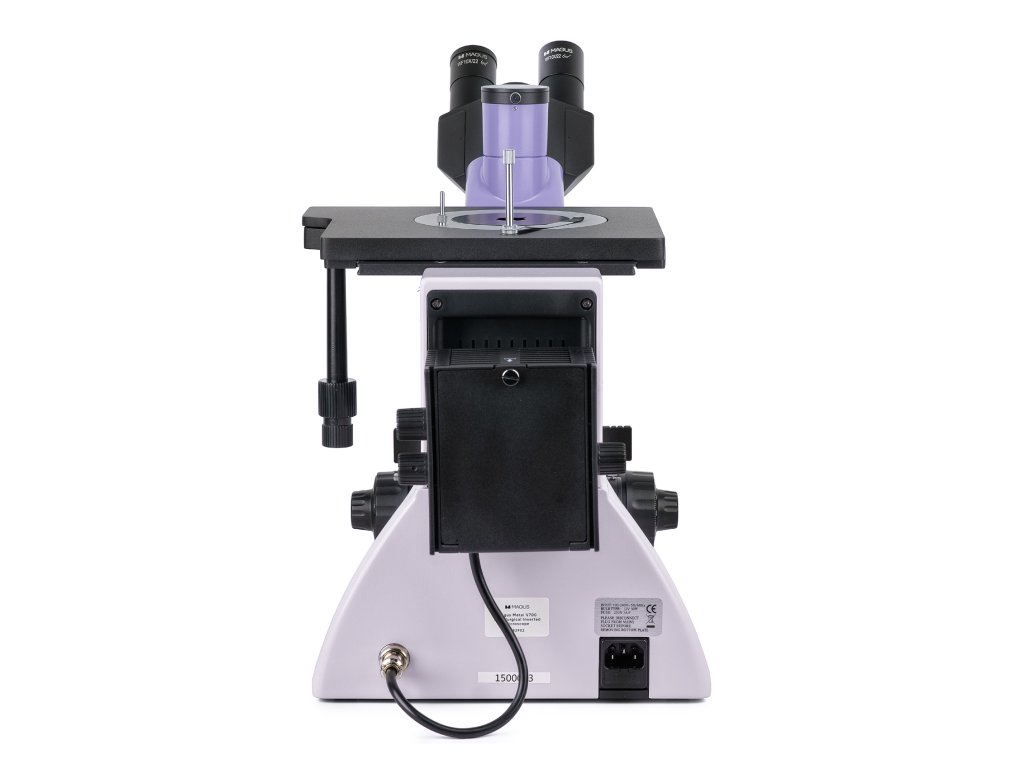

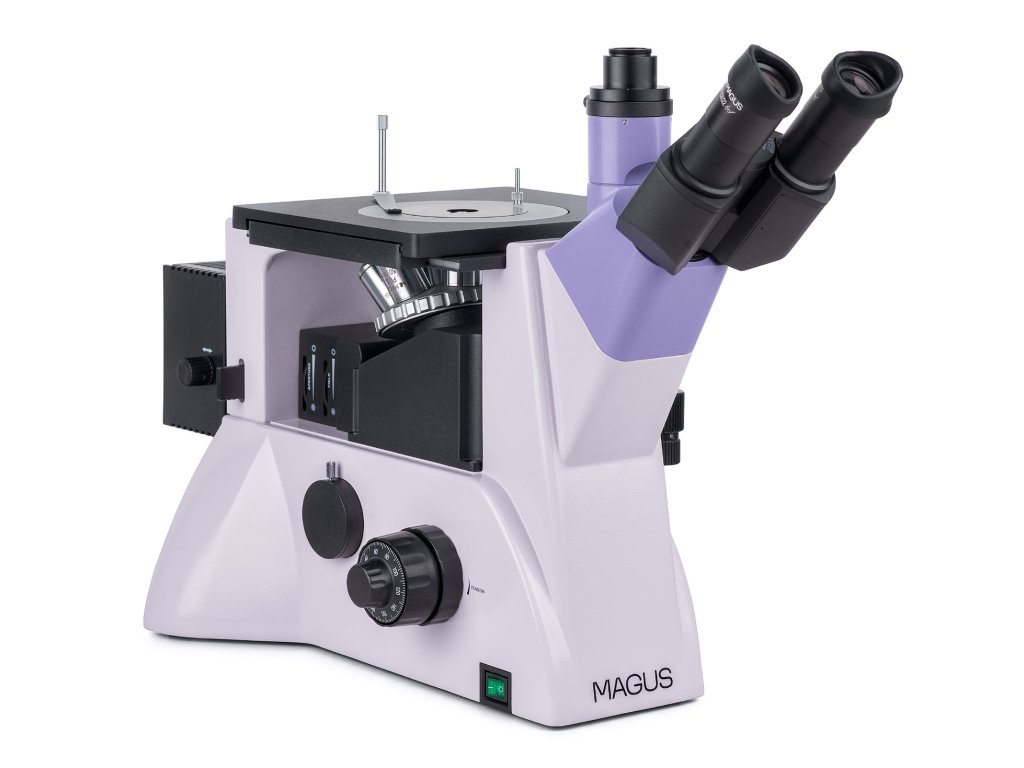

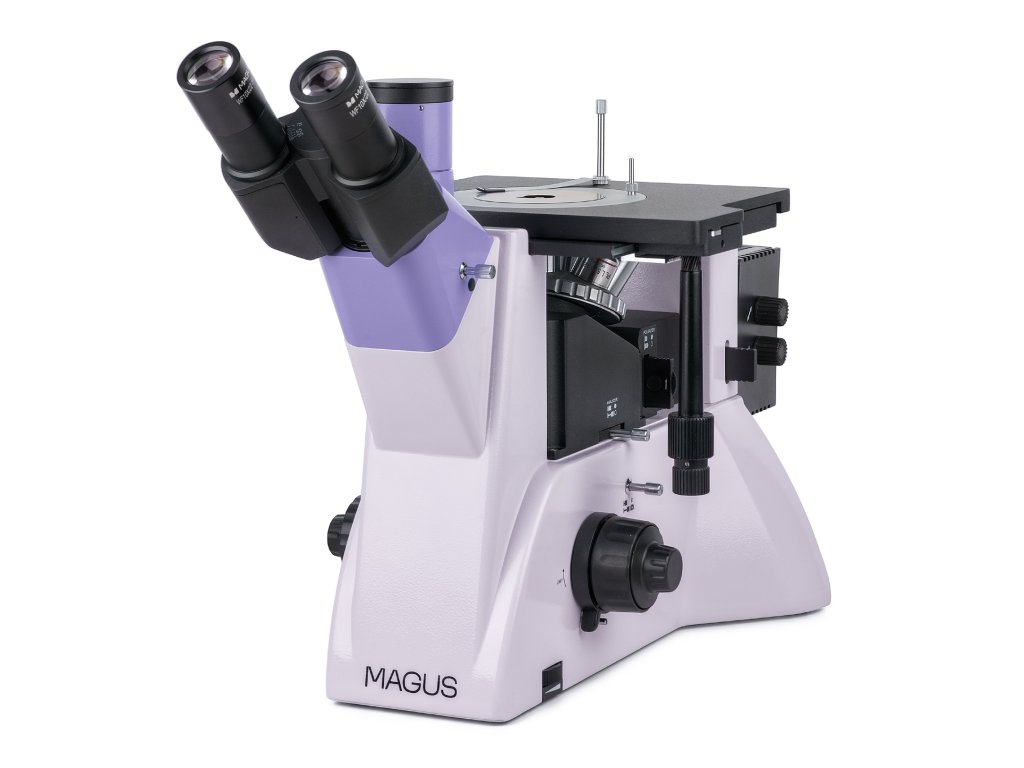

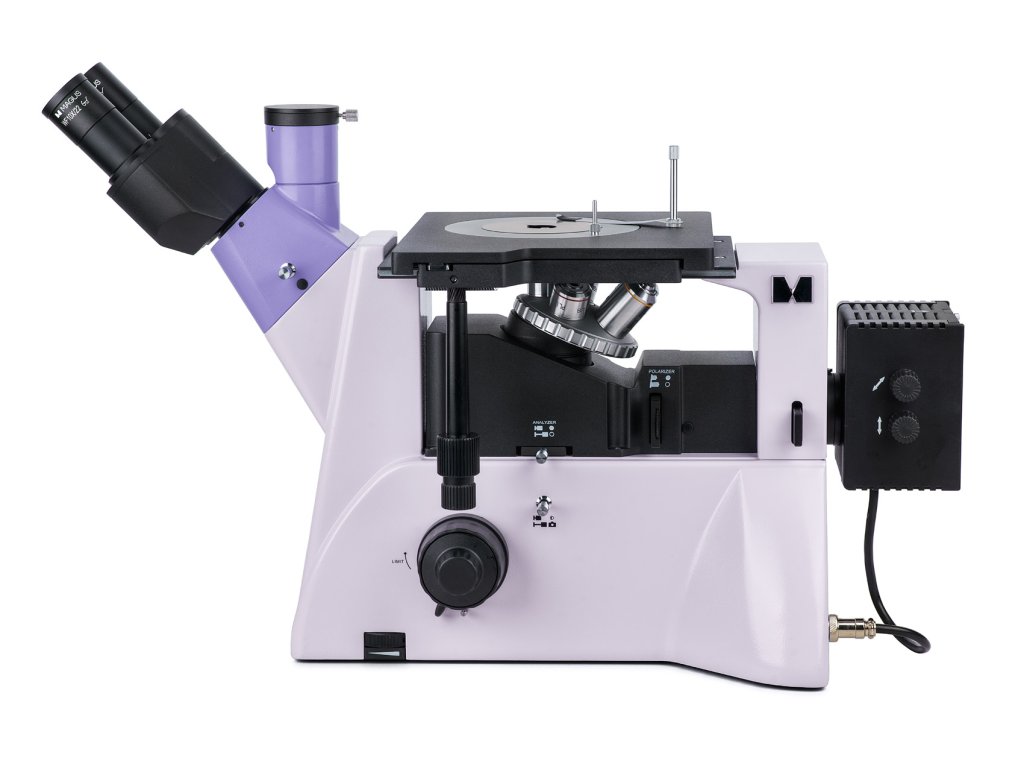

Metalurgický inverzní mikroskop MAGUS Metal V700

Metalurgický inverzní mikroskop MAGUS Metal V700 je vhodný ke studiu mikrostruktury kovů, slitin a polovodičů v odraženém světle. Na pracovním stolku lze uchytit vzorky do hmotnosti až 2 kg (pouze spodní povrch vzorku musí být rovný). Ostatní části vzorku není třeba opracovávat a mohou mít libovolný tvar. Mikroskop je určen pro pozorování ve světlém poli a v polarizovaném světle, má boční port pro fotoaparát a trinokulární tubus a je vhodný pro širokou škálu laboratorních a výrobních aplikací.

Optika

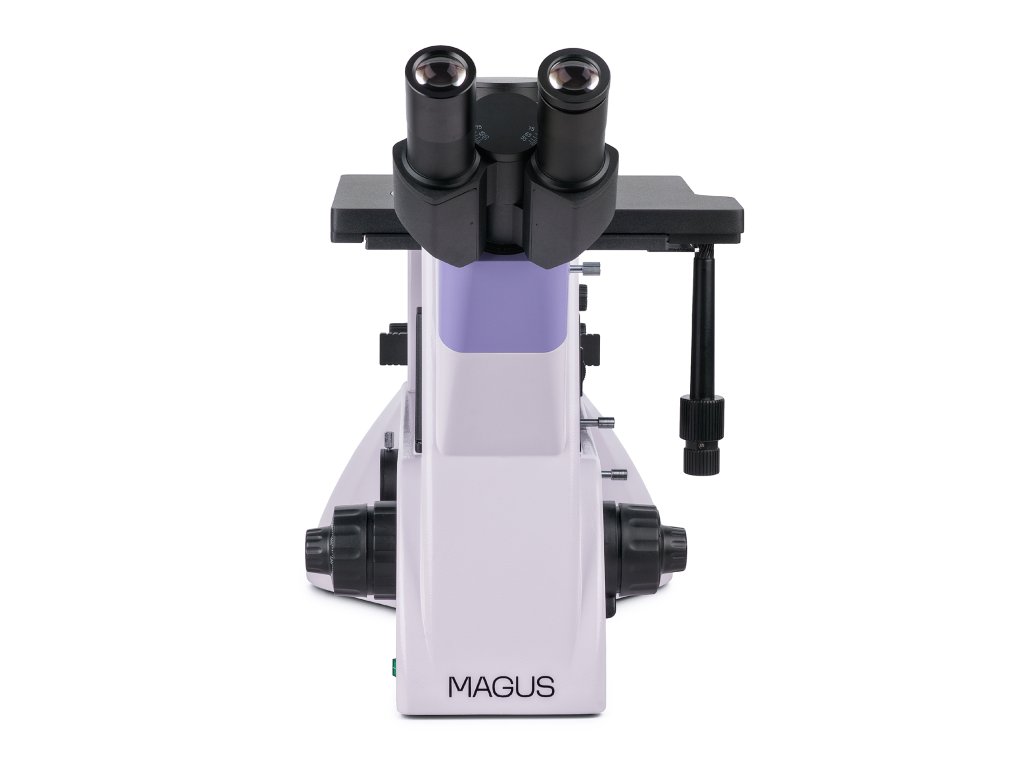

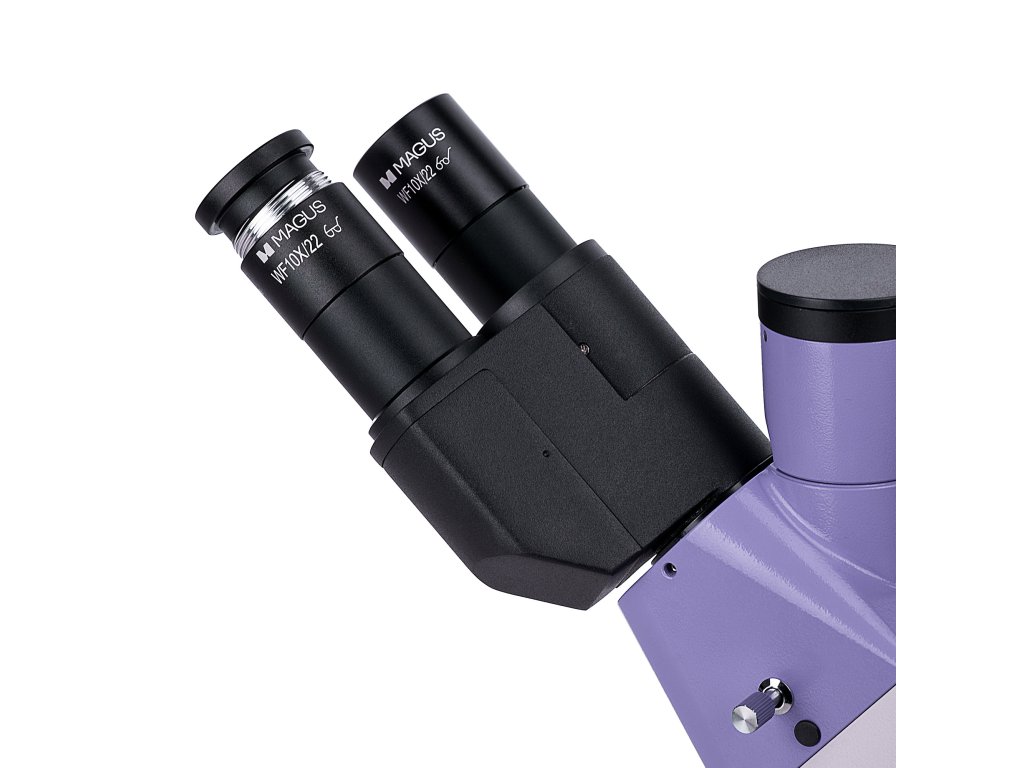

Mikroskop je vybaven trinokulární hlavou speciální konstrukce – polohu okulárů lze nastavit; k dispozici je možnost otáčení o 180°. Digitální fotoaparát je umístěn v bočním portu pro fotoaparát na těle mikroskopu a monitor je namontován v trinokulárním tubusu na hlavě mikroskopu. Rozdělení paprsku na těle – 100:0/0:100, na trinokulární hlavě 50:50 a 100:0.

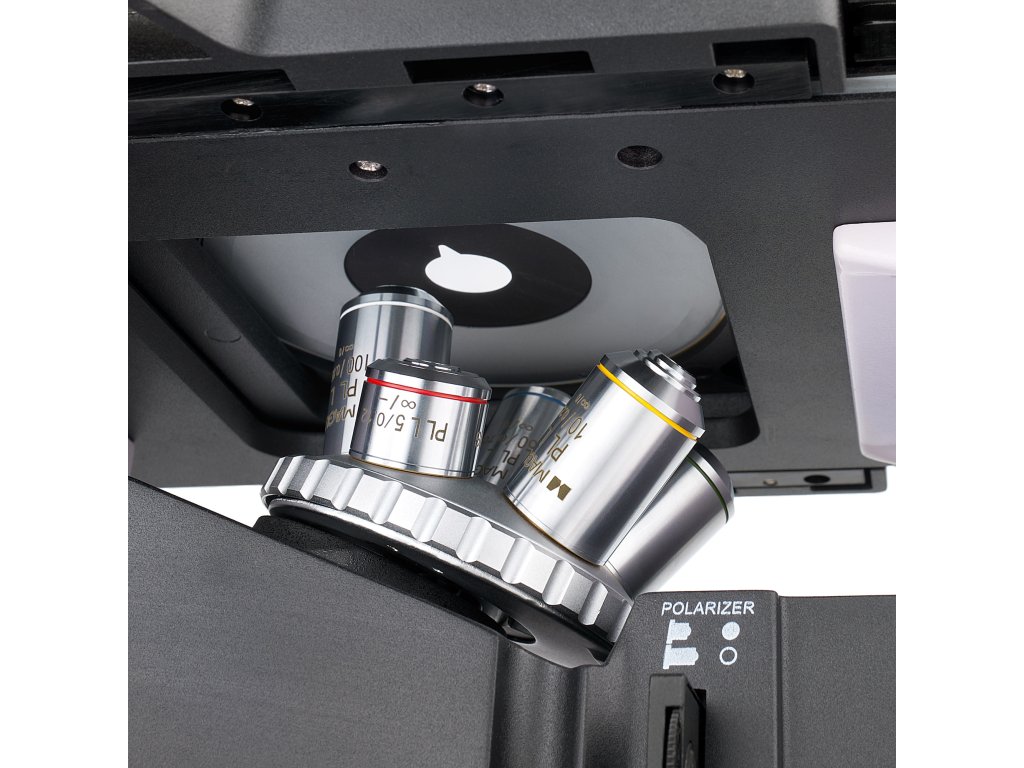

Revolverový nosič objektivů je umístěn pod zkoumaným vzorkem a má 5 slotů pro objektivy (všechny jsou součástí základní konfigurace). Všechny objektivy jsou achromatické s korekcí na nekonečno s dlouhou pracovní vzdáleností. Namísto některého z dodávaných objektivů lze namontovat další objektiv. V základní konfiguraci se zvětšení mikroskopu pohybuje od 50x do 1000x.

Osvětlení

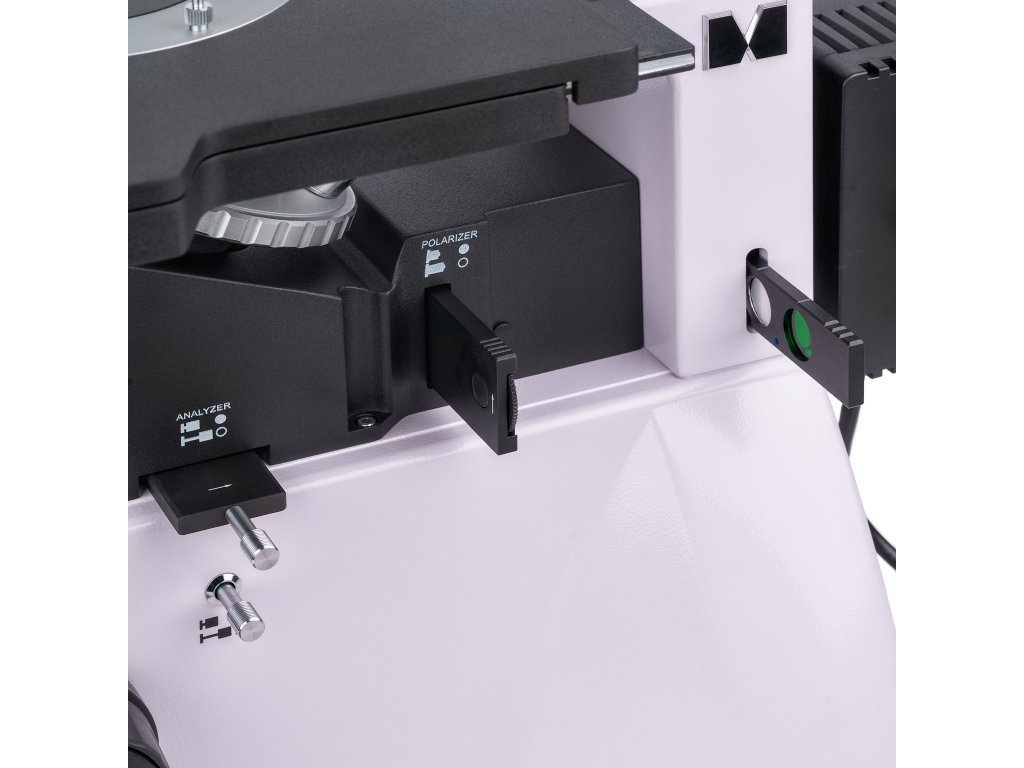

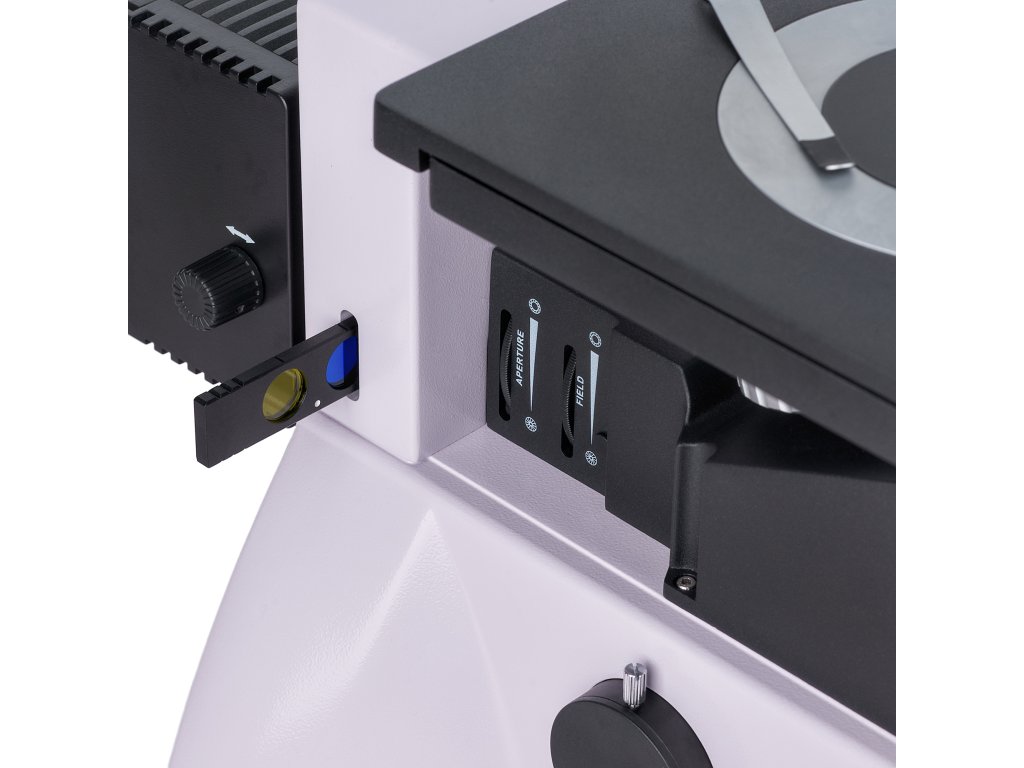

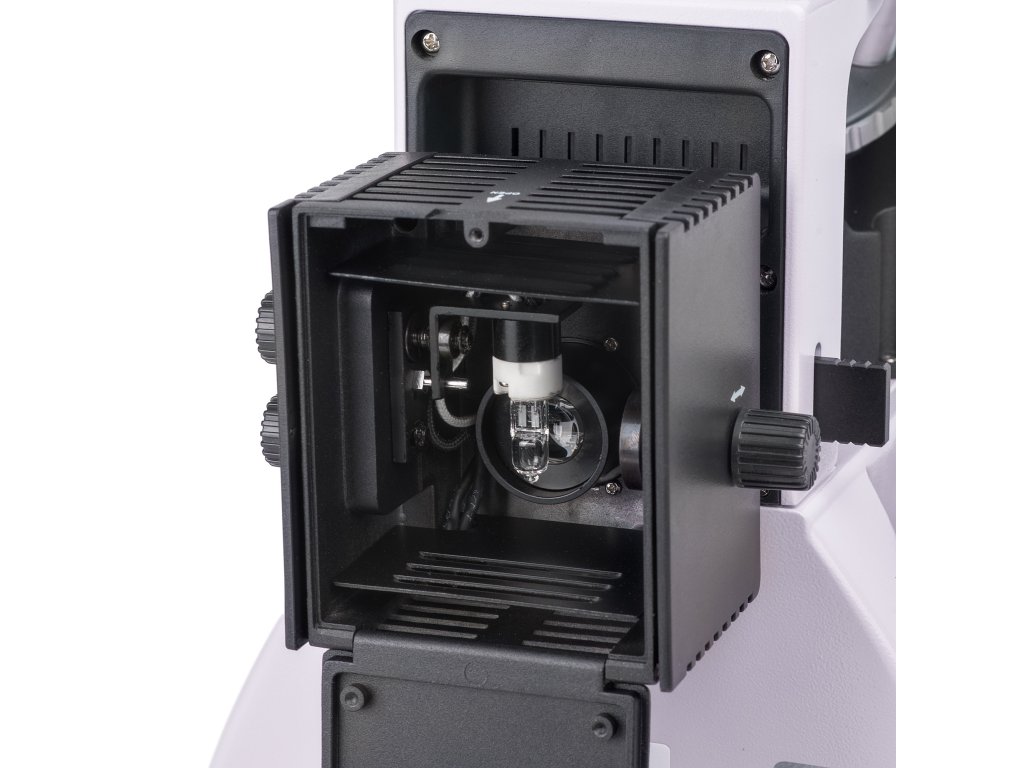

Osvětlovací soustava pro pozorování v odraženém světle má 30 W halogenovou žárovku s nastavitelným jasem. Osvětlovací těleso je napájeno ze střídavého zdroje. Poskytuje dostatečný jas pro pozorování se všemi přiloženými objektivy pomocí technik mikroskopie ve světlém poli nebo polarizační mikroskopie. K dispozici je možnost nastavení Köhlerova osvětlení a zdroj světla lze vystředit podél tří os. Pro změnu barevného podání v mikroskopické fotografii lze použít barevné filtry. K dispozici je polarizační zařízení – analyzátor a polarizátor – která jsou odnímatelná.

Pracovní stolek a zaostřovací mechanismus

Kruhová deska pracovního stolku s otvorem o průměru 10 mm, 20 mm nebo 30 mm, která je vložena do stolku; vzorek se upevňuje pomocí držáku vzorku. Pracovní stolek je poměrně velký (242x200 mm) a pohybuje se spolu s připevněným vzorkem podél dvou os. Ostrost obrazu můžete nastavit pomocí knoflíků pro hrubé a jemné zaostření. Pomocí knoflíku můžete nastavit tuhost hrubého ostření a k dispozici je i aretační knoflík.

Příslušenství

Další příslušenství umožňuje využít mikroskop MAGUS Metal V700 na maximum. K dispozici jsou okuláry, rovinné achromatické objektivy s dlouhou pracovní vzdáleností, kalibrační sklíčka a digitální fotoaparáty.

Klíčové vlastnosti:

• Studium velkých a těžkých vzorků pomocí mikroskopických technik ve světlém poli a polarizační mikroskopie; měla by se opracovat pouze jedna strana vzorku
• Velký pracovní stolek, kruhové otočné desky stolku s otvory o průměru 10 mm, 20 mm a 30 mm
• Trinokulární hlavu lze během instalace otočit o 180°
• Dvě možnosti montáže digitálního fotoaparátu a monitoru: na trinokulární hlavu s rozdělením paprsků 50:50 a 100:0 nebo na tělo mikroskopu s rozdělením paprsků 100:0 nebo 0:100
• Pozorování v odraženém světle, zdroj světla – 30 W halogenová žárovka s nastavitelným jasem
• Nastavení Köhlerova osvětlení, odnímatelný analyzátor a polarizátor a zdroj světla, který lze vystředit
• Velký výběr kompatibilního příslušenství pro rozšíření možností mikroskopu

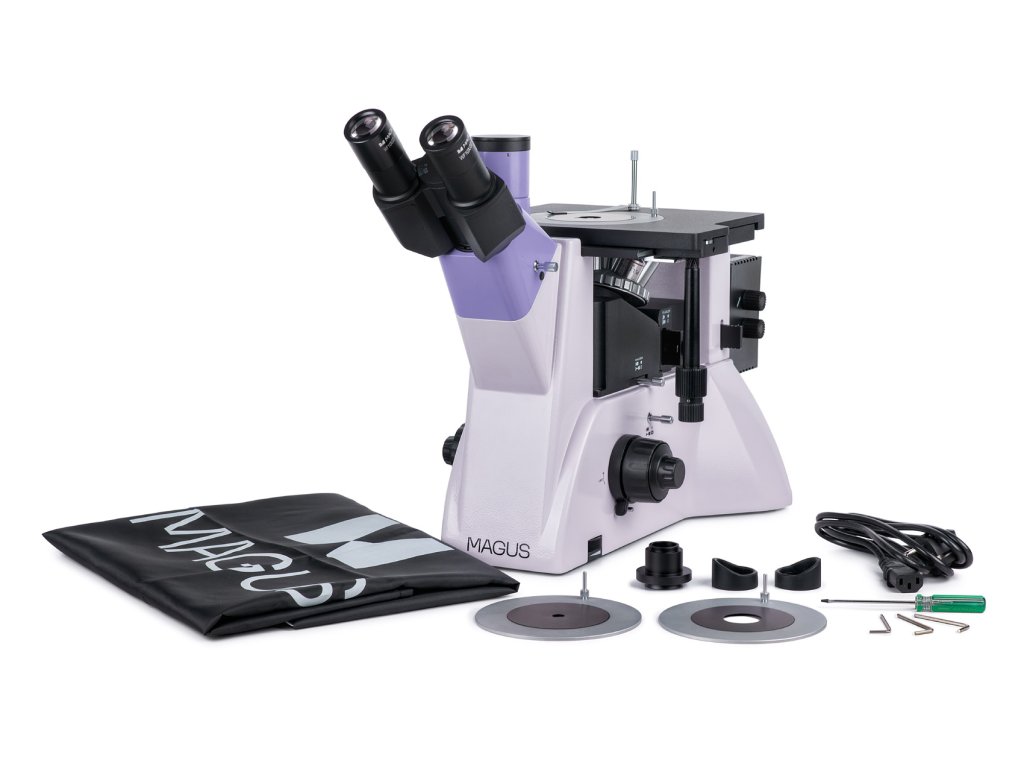

Obsah sady:

• Základna s napájecím vstupem, zaostřovací mechanismus, pracovní stolek a revolverový nosič objektivů
• Osvětlovací soustava pro pozorování v odraženém světle s krytem
• Trinokulární hlava
• Rovinný achromatický objektiv s korekcí na nekonečno: PL L5x/0,12 WD 26,1 mm
• Rovinný achromatický objektiv s korekcí na nekonečno: PL L10х/0,25 WD 20,2 mm
• Rovinný achromatický objektiv s korekcí na nekonečno: PL L20х/0,40 WD 8,80 mm
• Rovinný achromatický objektiv s korekcí na nekonečno: PL L50х/0,70 WD 3,68 mm
• Rovinný achromatický objektiv s korekcí na nekonečno: PL L100x/0,85 (suchý) WD 0,40 mm
• Okulár 10x/22 mm s dlouhým očním reliéfem (2 ks)
• Adaptér typu C-mount 1x
• Šestihranný klíč
• Síťový napájecí kabel
• Protiprachová krytka
• Uživatelská příručka a záruční list

K dispozici na přání:

• 10x/22 mm okulár se stupnicí
• 12,5x/14 mm okulár (2 ks)
• 15x/15 mm okulár (2 ks)
• 20x/12 mm okulár (2 ks)
• 25x/9 mm okulár (2 ks)
• Rovinný achromatický objektiv s korekcí na nekonečno: PL L40х/0,60 WD: 3,98 mm
• Rovinný achromatický objektiv s korekcí na nekonečno: PL L60x/0,70 WD: 2,08 mm
• Rovinný achromatický objektiv s korekcí na nekonečno: PL L80x/0,80 WD: 1,25 mm
• Digitální fotoaparát
• Kalibrační sklíčko
