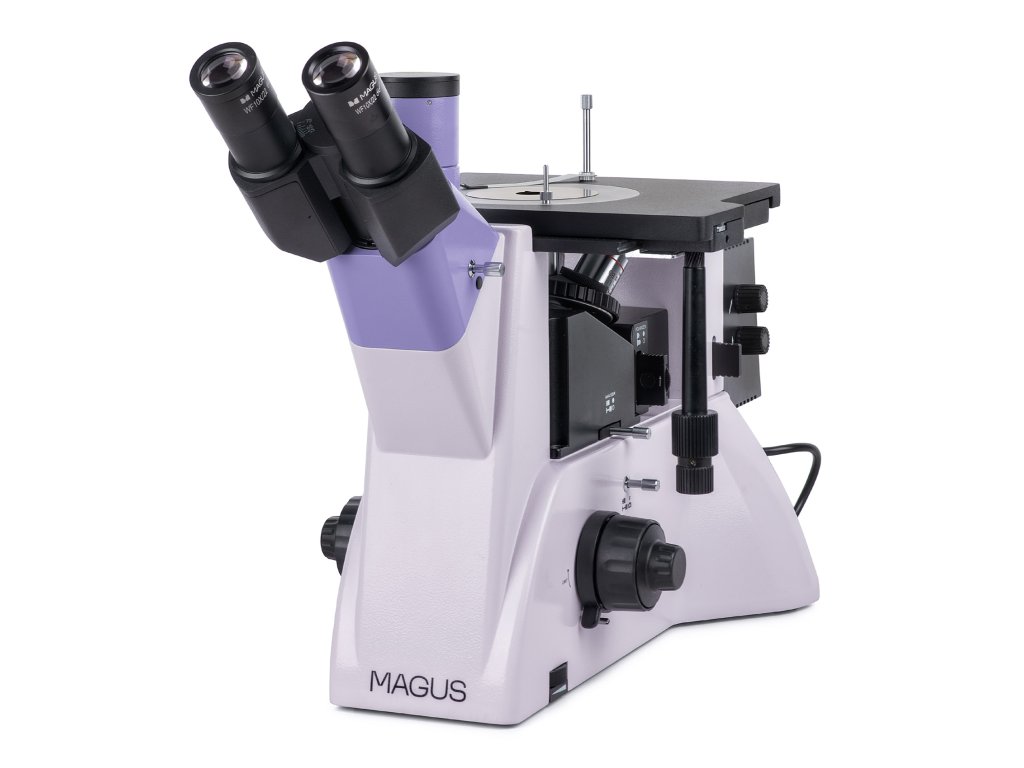

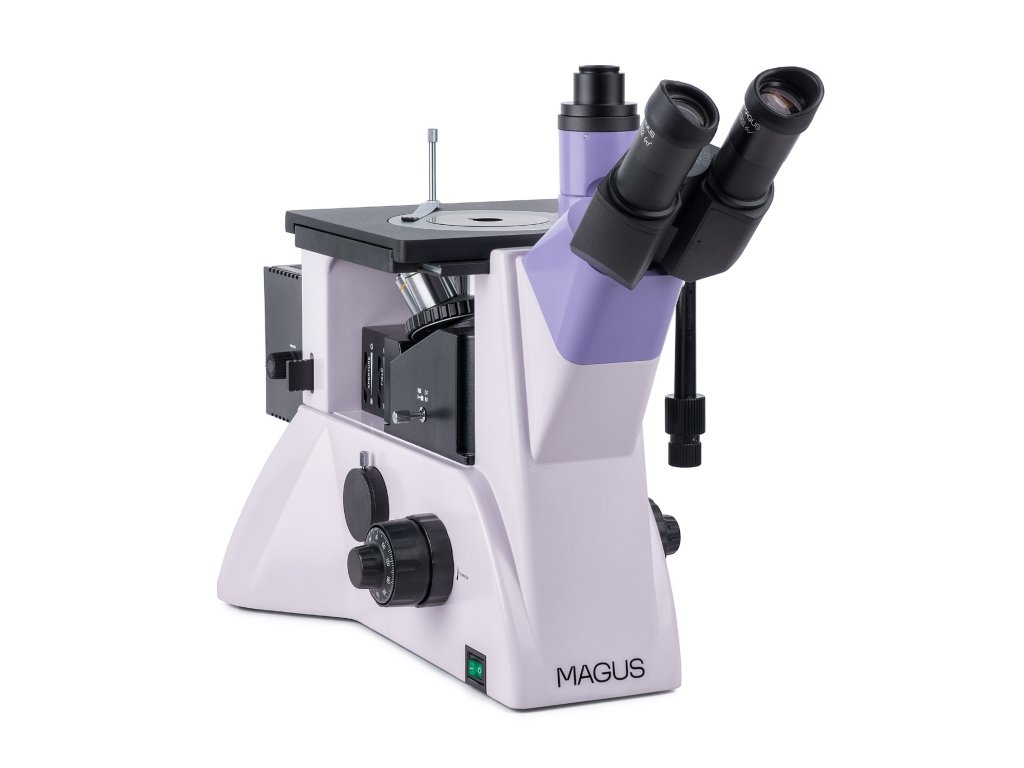

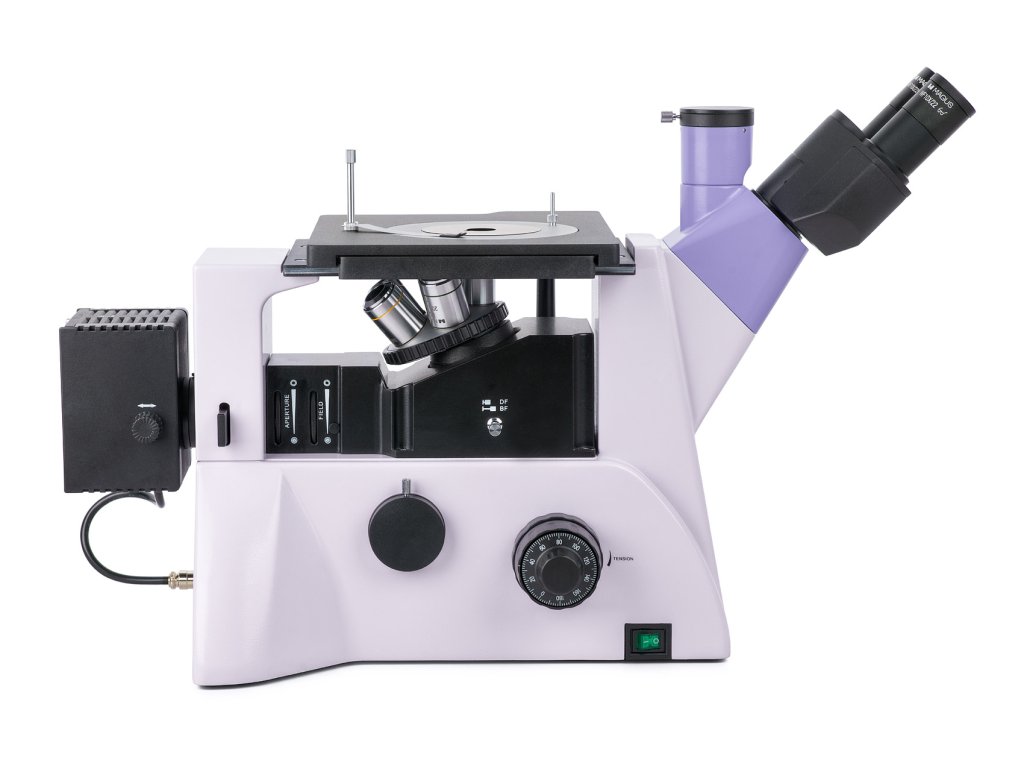

Metalurgický inverzní mikroskop MAGUS Metal V700 BD

MAGUS Metal V700 BD je inverzní metalurgický mikroskop – revolverový nosič objektivů je umístěn pod vzorkem a k pozorování používá odražené světlo. K dispozici jsou mikroskopické techniky: světlé pole, tmavé pole a polarizované světlo. Mikroskop se používá ke studiu kovů, slitin, polovodičů a dalších neprůhledných vzorků velkých rozměrů do hmotnosti až 2 kg. Je široce používán v průmyslových provozech, továrnách a laboratořích pro kontrolu kvality, stejně jako na univerzitách a ve výzkumných centrech.

Optika

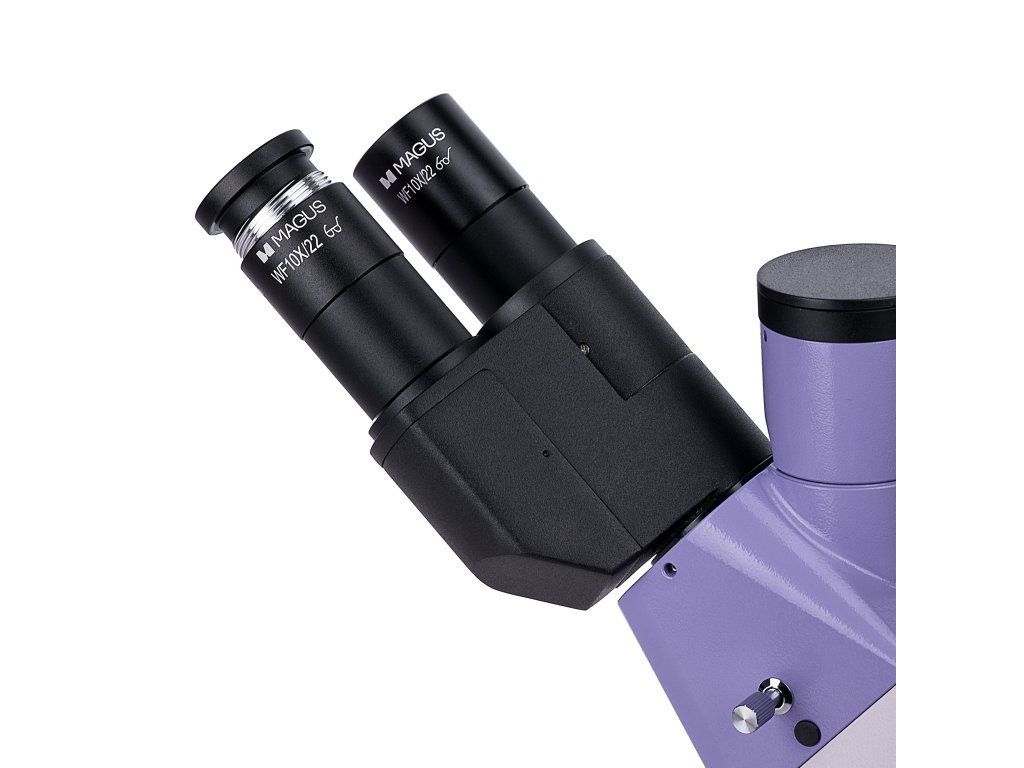

Hlavu mikroskopu můžete instalovat standardním způsobem nebo ji můžete otočit o 180°, jak to umožňuje konstrukce. Existuje možnost instalace digitální fotoaparátu a monitoru: V hlavě mikroskopu je umístěn trinokulární tubus, na těle mikroskopu je umístěn boční port pro fotoaparát. Pro oba je k dispozici rozdělení paprsku: 50:50 a 100:0 pro hlavu mikroskopu a 100:0 a 0:100 pro tělo.

Pod zkoumaným vzorkem je umístěn revolverový nosič pro 5 objektivů. K dispozici jsou 4 sloty pro instalaci dodaných objektivů a jeden další slot pro instalaci dalšího. Všechny objektivy pro tento mikroskop jsou označeny BD, tj. jsou speciálně navrženy pro mikroskopii ve světlém a tmavém poli a mají dlouhou pracovní vzdálenost.

Osvětlení

Zdroj světla: 50 W halogenová žárovka. Teplé osvětlení snižuje namáhání očí a je ideální pro dlouhé hodiny práce s mikroskopem. Díky výkonnému osvětlení získáte detailní ostrý obraz při použití libovolné mikroskopické techniky a libovolného objektivu. Zdroj světla lze vystředit ve třech osách a Köhlerovo osvětlení lze nastavit pomocí aperturní a polní clony. Osvětlovací soustava pro pozorování v odraženém světle zahrnuje také polarizační zařízení a zařízení pro tmavé pole.

Pracovní stolek a zaostřovací mechanismus

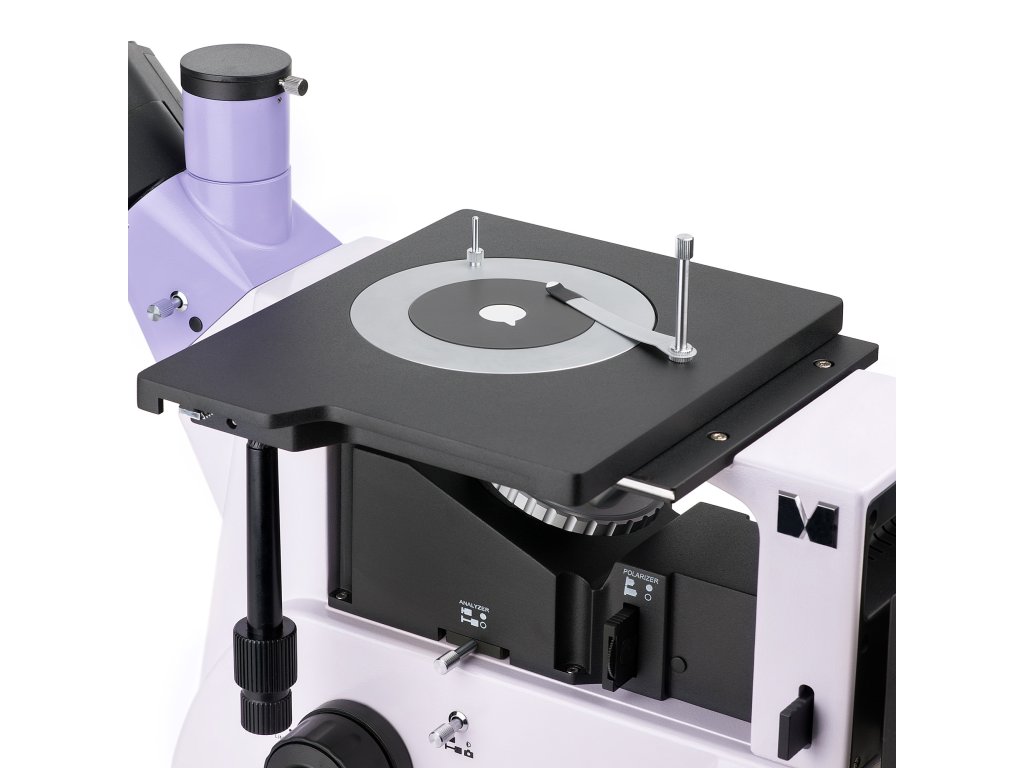

Pracovní stolek s kruhovou otočnou deskou uprostřed. V závislosti na zamýšleném použití lze použít různé desky: Liší se průměrem otvoru – 10 mm, 20 mm nebo 30 mm. Po umístění vzorku na pracovní stolek se vzorek upevní pomocí držáku. Vzorek se pohybuje spolu s pracovním stolkem ve dvou směrech: ve směru osy X nebo osy Y. Pro nastavení ostření se používá hrubé zaostření (pomocí aretačního knoflíku a knoflíku nastavení tuhosti) a jemné zaostření. Koaxiální knoflíky hrubého a jemného ostření jsou umístěny na obou stranách tak, abyste při používání mikroskopu mohli položit ruce na stůl a nedržet je ve vzduchu.

Příslušenství

Když k mikroskopu MAGUS Metal V700 BD přidáte další příslušenství, jeho možnosti se rozšíří. Příslušenství zahrnuje okuláry, objektivy pro tmavé a světlé pole s dlouhou pracovní vzdáleností, digitální fotoaparáty a kalibrační sklíčka.

Klíčové vlastnosti:

• Pracovní stolek s kruhovými deskami s otvory o průměru 10 mm, 20 mm a 30 mm; vhodný pro studium těžkých a velkých vzorků
• Mikroskopické techniky pro pozorování ve světlém a tmavém poli a v polarizovaném světle
• Možnost otočení hlavy mikroskopu o 180° během instalace
• Dvě možnosti montáže monitoru a digitálního fotoaparátu: trinokulární tubus a boční port pro fotoaparát; dělení paprsku: 100:0 a 0:100 na těle a 50:50 a 100:0 na trinokulární hlavě
• Výkonná halogenová osvětlovací soustava (50 W) pro pohodlné pozorování pomocí techniky pozorování v tmavém poli, regulace jasu, nastavení Köhlerova osvětlení, barevné filtry a možnost vystředění světelného zdroje ve třech osách
• Volitelné příslušenství pro zlepšení výkonu mikroskopu

Obsah sady:

• Základna s napájecím vstupem, zaostřovací mechanismus, pracovní stolek a revolverový nosič objektivů
• Osvětlovací soustava pro pozorování v odraženém světle s krytem
• Trinokulární hlava
• Rovinný achromatický objektiv s korekcí na nekonečno: PL L5x/0,12 BD WD 9,7 mm
• Rovinný achromatický objektiv s korekcí na nekonečno: PL L10x/0,25 BD WD 9,3 mm
• Rovinný achromatický objektiv s korekcí na nekonečno: PL L20x/0,40 BD WD 7,2 mm
• Rovinný achromatický objektiv s korekcí na nekonečno: PL L50х/0,70 BD WD 2,5 mm
• Okulár 10x/22 mm s dlouhým očním reliéfem (2 ks)
• Adaptér typu C-mount 1x
• Šestihranný klíč
• Síťový napájecí kabel
• Protiprachová krytka
• Uživatelská příručka a záruční list

K dispozici na přání:

• 10x/22 mm okulár se stupnicí
• 12,5x/14 mm okulár (2 ks)
• 15x/15 mm okulár (2 ks)
• 20x/12 mm okulár (2 ks)
• 25x/9 mm okulár (2 ks)
• Rovinný achromatický objektiv s korekcí na nekonečno: PL L40x/0,60 BD WD 3,0 mm
• Rovinný achromatický objektiv s korekcí na nekonečno: PL L60x/0,70 BD WD 1,9 mm
• Rovinný achromatický objektiv s korekcí na nekonečno: PL L80x/0,80 BD WD 0,8 mm
• Rovinný achromatický objektiv s korekcí na nekonečno: PL L100х/0,85 (suchý) BD WD 0,4 mm
• Digitální fotoaparát
• Kalibrační sklíčko
