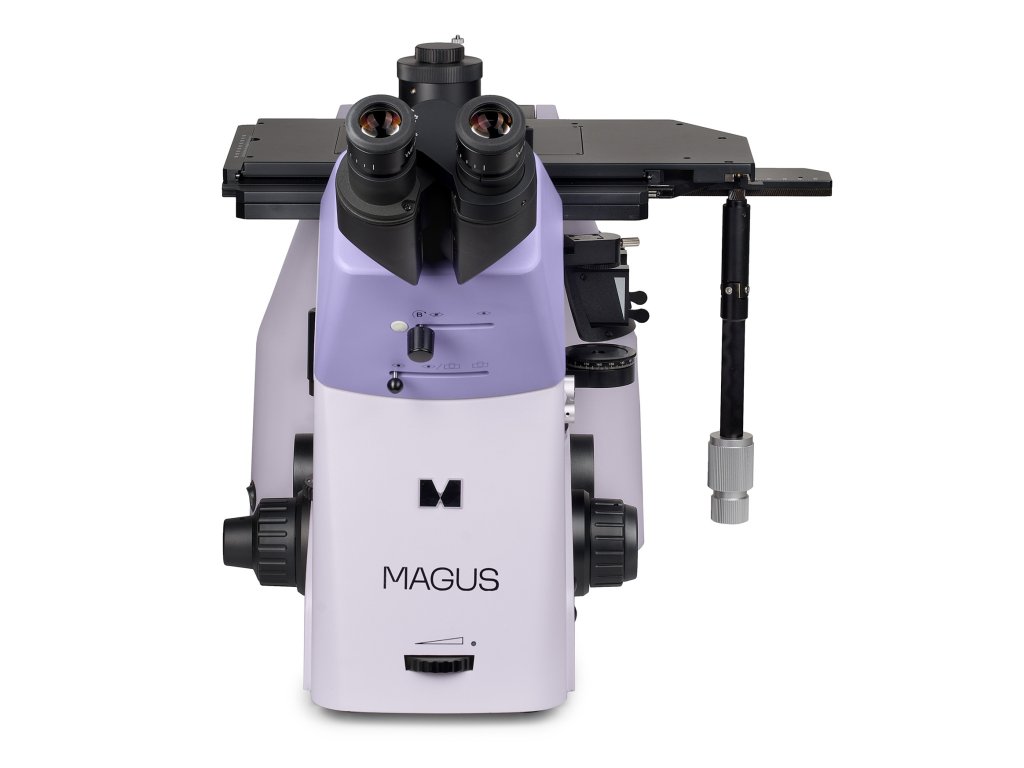

Metalurgický inverzní mikroskop MAGUS Metal V790 DIC

Expresní doručení

Velký výběr

Osobní přístup

Výhodné ceny

Mikroskop je určen ke studiu mikrostruktury kovů a slitin, polovodičových materiálů a dalších neprůhledných vzorků.
Konstrukce inverzního mikroskopu neomezuje velikost zkoumaného preparátu; pouze jeho hmotnost je omezena na 30 kg. Vzorek musí být nejprve speciálně zpracován a poté umístěn na pracovní stolek povrchem dolů.
S tímto mikroskopem můžete studovat neprůhledné objekty v odraženém světle pomocí mikroskopických technik ve světlém a tmavém poli, polarizační mikroskopie a diferenciálního interferenčního kontrastu (DIC).
DIC je pokročilá technika polarizačního kontrastu. Tato metoda zvyšuje hloubku ostrosti a jasnost obrazu, poskytuje další informace o struktuře studovaného objektu a barevně vizualizuje nepravidelnosti na studovaném povrchu. Ploché povrchy jsou zbarveny rovnoměrně, ale povrch s minimálními výškovými rozdíly bude barevně nerovnoměrný. Studovaný objekt se zobrazí v reliéfu.
Mikroskop lze použít v různých oborech (metalurgie, strojírenství, letecký, jaderný a energetický průmysl) i ve výzkumných laboratořích a na technických univerzitách.

Hlava mikroskopu

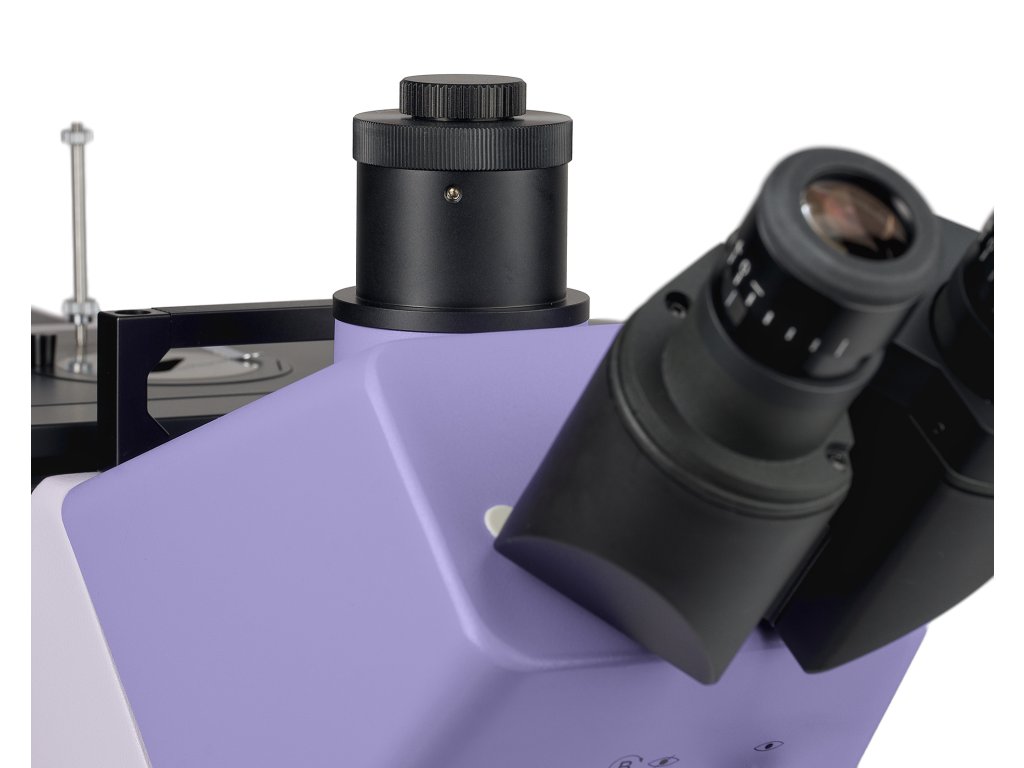

Trinokulární hlava s optikou s korekcí na nekonečno. Úhel sklonu 45° poskytuje výzkumníkovi pohodlné podmínky pro práci vsedě i vestoje. Uživatel může zaujmout přirozenou polohu, a proto se při každodenní práci tak hodně neunaví.
V hlavě mikroskopu je zabudována Bertrandova čočka, která se do optické soustavy vkládá pomocí regulátoru na přední straně hlavy. Bertrandova čočka se používá pro konoskopické studie.
Digitální fotoaparát se instaluje do trinokulárního tubusu nebo do jednoho z bočních fotoportů na těle mikroskopu. Paprsek na trinokulární hlavě lze rozdělit v poměru 100/0, 50/50 nebo 0/100. Dělení paprsku na pravém fotoportu je 100/0 a 20/80; na levém fotoportu 100/0 a 0/100.
Základní sada obsahuje okuláry 10x/23 mm s dioptrickou korekcí a dlouhým očním reliéfem pro práci s brýlemi.

Revolverový nosič objektivů

Revolverový nosič s 5 objektivy je namontován na stojanu pod pracovním stolkem.
Metoda diferenciálního interferenčního kontrastu je implementována pomocí posuvníků DIC: jeden posuvník se používá s objektivy s malým zvětšením a druhý posuvník pro práci s objektivy se středním a velkým zvětšením. Posuvník DIC se instaluje do speciálního slotu na revolverovém nosiči objektivů.

Karusel pro instalaci kontrastních modulů

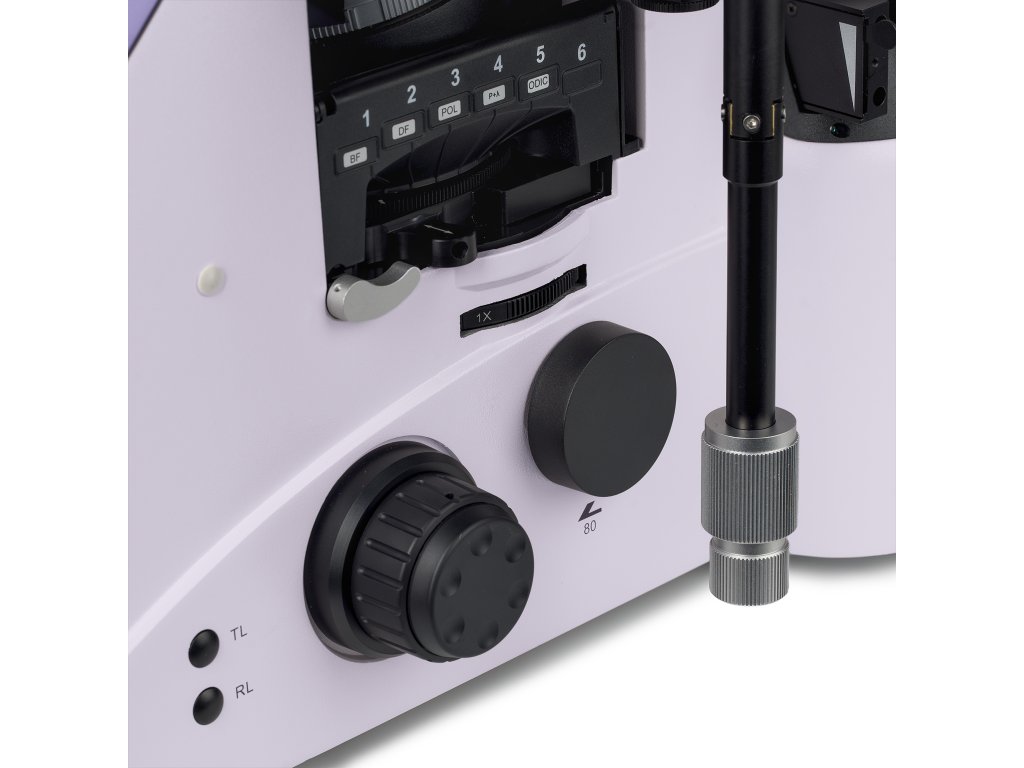

Pod revolverovým nosičem objektivů na stojanu mikroskopu je umístěn karusel pro instalaci kontrastních modulů. Lze nainstalovat šest modulů. Otáčením karuselu se mění režim pozorování; přepínání z jedné kontrastní metody na druhou probíhá rychle a bez složitého nastavování.

Přepínač s přídavnou zvětšovací čočkou

Otočný přepínač slouží ke vložení hlavní čočky objektivu s 1x zvětšením nebo přídavné čočky s 1,5x zvětšením do optické dráhy. Zvětšovací čočka zvyšuje zvětšení mikroskopu bez nutnosti nákupu nebo instalace dalšího příslušenství. Přepínač se nachází na pravé straně těla mikroskopu pod revolverovým nosičem objektivů.

Objektivy

Polorovinné apochromatické a rovinné apochromatické objektivy s dlouhou pracovní vzdáleností, které jsou určeny pro mikroskopické techniky ve světlém a tmavém poli. Poskytují lepší korekci chromatické a sférické aberace ve srovnání s rovinnými achromatickými objektivy.

Mechanismus zaostřování

Koaxiální knoflíky hrubého a jemného ostření jsou umístěny na obou stranách základny mikroskopu. Pravá rukojeť pro jemné ostření má speciální vybrání pro prsty a levá rukojeť je opatřena stupnicí.
Aretační knoflík hrubého ostření vám pomůže rychle nastavit mikroskop po změně studovaného objektu. Knoflík je umístěn na levé straně mikroskopu na stejné ose jako zaostřovací mechanismus.
Kroužkem na pravé straně se nastavuje tuhost dráhy hrubého ostření. Uživatel si nastaví tuhost tak, aby se mu pohodlně pracovalo.

Pracovní stolek

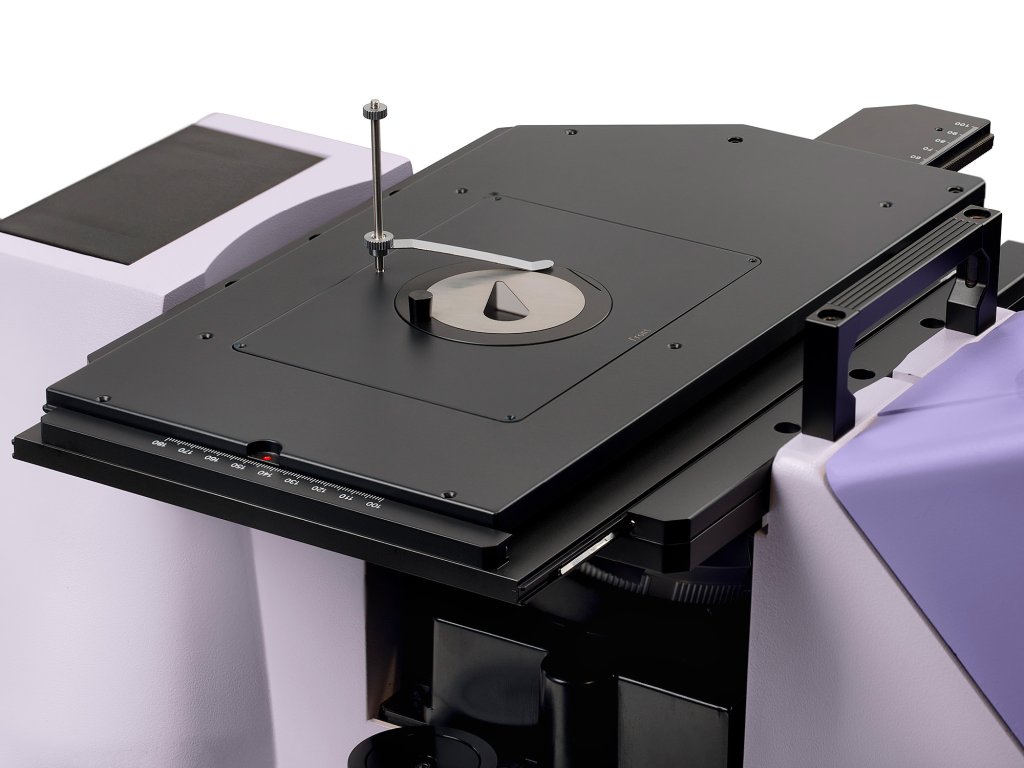

Objekt se pohybuje pohybem pracovního stolku podél dvou os. Ve středu pracovního stolku je instalována vložka s otvorem vhodného průměru. K uchycení objektu na místě se používá držák vzorku.
Třívrstvá povrchová úprava chrání pracovní stolek před poškrábáním a jiným poškozením povrchu při práci s těžkými a velkými preparáty.
Dlouhá naklápěcí ovládací rukojeť pracovního stolku zajišťuje uživatelský komfort při práci: vaše ruka může spočinout na stole, aniž by se namáhala. Rukojeť lze instalovat na pravou nebo levou stranu pracovního stolku.

Zdroj světla

Kryt svítilny má 100 W halogenovou žárovku. Je dostatečně jasná pro práci s objektivy se zvětšením 4x až 100x, a to nejen ve světlém a polarizovaném světle, ale také v mikroskopických technikách v tmavém poli. Halogenová žárovka vyzařuje světlo s barevnou teplotou, která umožňuje pohodlnou práci.

Osvětlení odraženým světlem

Systém osvětlení umožňuje nastavit Köhlerovo osvětlení. Polní a aperturní clona jsou z výroby předem vystředěny a nevyžadují žádné další vystředění. V případě potřeby lze clony seřídit pomocí středicích šroubů.
Analyzátor a polarizátor jsou určeny pro techniku polarizační mikroskopie. Polarizátor je stacionární a analyzátor se otáčí o 360°.
Sada světelných filtrů vám pomůže upravit reprodukci barev.

Ergonomický design

Fyzické nepohodlí způsobuje únavu a snižuje produktivitu. Ergonomický design mikroskopu hraje důležitou roli v každodenním vědeckém výzkumu.
Mikroskop MAGUS Metal V790 DIC poskytuje uživateli pohodlí při práci.
Mikroskop se ovládá s minimálním pohybem ruky, protože dlouhá ovládací rukojeť pracovního stolku a knoflík pro jemné zaostřování jsou umístěny ve stejné pracovní oblasti.
Zaostřovací knoflíky jsou umístěny ve spodní části těla mikroskopu. Uživatel si tak nenamáhá ruce. Díky plynulému pohybu mechanismu může uživatel bez námahy zaostřit na objekt.

Klíčové vlastnosti:

  • Vhodné pro studium neprůhledných rozměrných objektů do hmotnosti 30 kg
  • Bertrandova čočka pro konoskopii a ortoskopii
  • Přídavná zvětšovací čočka objektivu zvyšuje zvětšení mikroskopu 1,5x; vkládá se do optické soustavy pomocí spínače na hlavě mikroskopu
  • Tři nezávislé možnosti montáže digitálního fotoaparátu a monitoru: trinokulární tubus a dva boční tubusy na těle; rozdělení paprsku na trinokulární hlavě: 100/0, 50/50, 0/100, na těle: 100/0 a 20/80 (pravý fotoport), 100/0 a 0/100 (levý fotoport)
  • Polorovinné apochromatické a rovinné apochromatické objektivy s prodlouženou pracovní vzdáleností se používají pro práci v mikroskopických technikách ve světlém a tmavém poli
  • Multifunkční karusel se 6 sloty pro instalaci modulů různých kontrastních metod
  • Halogenová osvětlovací soustava pro pozorování v odraženém světle se zvýšeným výkonem 100 W navržena speciálně pro metodu tmavého pole
  • Köhlerovo osvětlení, vystředěné prvky osvětlovací soustavy, mikroskopické techniky ve světlém a tmavém poli, polarizační mikroskopie a techniky polarizačního kontrastu (DIC)
  • Barevné filtry snižují intenzitu určitých vlnových délek a upravují reprodukci barev při fotografování v mikroskopu
  • Velký pracovní stolek s vložkami a dlouhou ovládací rukojetí pro pohodlné ovládání

Obsah sady:

  • Stojan s vestavěným napájecím zdrojem, zaostřovacím mechanismem, pracovním stolkem, revolverovým nosičem objektivů a karuselem pro instalaci kontrastních modulů
  • Kryt svítilny
  • Trinokulární hlava s Bertrandovou čočkou
  • Polorovinný apochromatický objektiv s korekcí na nekonečno: Plan S-Apo BD 5x/0,15 ∞/- WD 20 mm
  • Polorovinný apochromatický objektiv s korekcí na nekonečno: Plan S-Apo BD 10х/0,30 ∞/- WD 11 mm
  • Polorovinný apochromatický objektiv s korekcí na nekonečno: Plan S-Apo BD 20х/0,45 ∞/0 WD 3,1 mm
  • Rovinný apochromatický objektiv s korekcí na nekonečno: Plan Apo BD 50х/0,80 ∞/0 WD 1 mm
  • Rovinný apochromatický objektiv s korekcí na nekonečno: Plan Apo BD 100х/0,90 ∞/0 WD 1 mm
  • Okulár 10x/23 mm s dlouhým očním reliéfem a dioptrickou korekcí (2 ks)
  • Očnice okuláru (2 ks)
  • Posuvník DIC pro objektivy (2 ks)
  • Polarizační zařízení
  • Sada barevných filtrů
  • Adaptér pro fotoaparát s držákem C-mount
  • Síťový napájecí kabel
  • Protiprachová krytka
  • Uživatelská příručka a záruční list

K dispozici na přání:

  • Digitální fotoaparát
  • Kalibrační sklíčko
ZnačkaMAGUS
Záruka5 let
EAN5905555019512
Velikost balení (DxŠxV)76x61x58 cm
Přepravní hmotnost34.9 kg
Typsvětlo / optické, metalurgický
Hlavatrinokulární
HubiceSiedentopf, s Bertrandovou čočkou, dělení paprsku 100/0, 50/50, 0/100
Úhel sklonu hlavy45°
Zvětšení, x50 — 1000
Rozsah zvětšeníod 800x do 1280x
Zvětšení, x (volitelné)50–1500 s vestavěnou zvětšovací čočkou objektivu s 1,5x zvětšením
Průměr tubusu okuláru v mm30
Okuláry10X/23 mm, dlouhý oční reliéf (2 ks)
Objektivypolorovinné apochromatické a rovinné apochromatické objektivy, korekce na nekonečno: 5x/0,15; 10x/0,30; 20x/0,45; 50xs/0,80; 100xs/0,90; parfokální výška 45 mm
Revolverový nosičpro 6 objektivů s DIC slotem
Pracovní vzdálenost, mm20 (5x); 11 (10x); 3,1 (20x); 1 (50xs); 1 (100xs)
Mezipupilární vzdálenost (IPD), mm48 — 75
Stolek, mm340x230
Zdvih stolku pomocí zaostřovacího mechanismu, mm130/85
Pracovní stolek, mmdvouosý třívrstvý mechanický, s koaxiální rukojetí v ose X a Y a s možností snížené polohy a naklápění, maximální zatížení 30 kg, vložky pracovního stolku
Dioptrická korekce okuláru, dioptrií±5D na každém okuláru
Dioptrická korekce okuláruyes
Clonanastavitelná aperturní clona, nastavitelný kondenzor s irisovou clonou
Zaostřeníkoaxiální, hrubé (10 mm, s aretačním knoflíkem a knoflíkem pro nastavení tuhosti) a jemné (0,002 mm, 0,2 mm/kruh)
S osvětlenímhalogenové
Regulace jasuyes
NapájeníAC síť, 220±22 V, 50 Hz
Typ světelného zdroje12 V/100 W
Světelné filtryano
Teplotní rozsah fotoaparátu, °C5 — 40
Další vlastnostipolarizátor a analyzátor, posuvníky DIC pro objektivy, karusel pro instalaci kontrastních modulů
Typ uživatelezkušení uživatelé, profesionálové
Úroveň obtížnosti montáže a instalacekomplikované
Možnosti použitímetalurgický
Umístění světelného zdrojehorní
Metody pozorovánísvětlé pole, temné pole, polarizace, DIC
Pouzdro/kufřík/taška v saděprotiprachová ochrana
