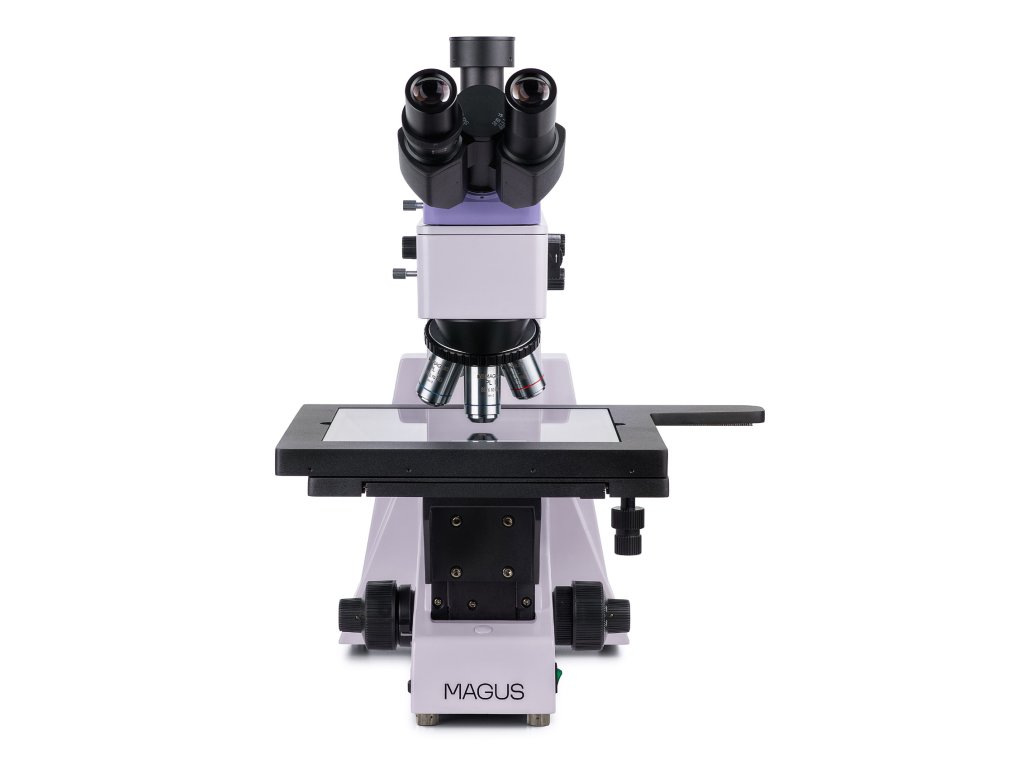

Metalurgický mikroskop MAGUS Metal 650 BD

Metalurgický mikroskop MAGUS Metal 650 BD je vhodný k pozorování povrchů fotomasek, integrovaných obvodů, desek s plošnými spoji a dalších dlouhých a širokých objektů. Je vybaven velkým stolkem, který snadno pojme velké vzorky, a jemným zaostřováním s hodnotou stupnice 0,7 µm pro vysoce přesná pozorování při velkém zvětšení. Techniky mikroskopie v jasném, tmavém a polarizovaném světle. Mikroskop je vhodný pro laboratoře kontroly kvality, výzkumná centra a univerzitní pracoviště.

Optika

Trinokulární hlava má trinokulární tubus pro upevnění digitálního fotoaparátu. Knoflík pro volbu světla/kamery směruje světelný paprsek na kameru, aby bylo možné pořizovat jasné a detailní fotografie a videozáznamy, které lze zobrazit na externí obrazovce. Kamera není součástí základní konfigurace. Na levém okuláru je dioptrický kroužek pro nastavení obrazu.

Rovinné achromatické objektivy se symbolem BD jsou navrženy speciálně pro mikroskopické techniky v jasném a tmavém poli. Cíle mají dlouhou pracovní vzdálenost. V balení jich je pět, po jednom v každé drážce revolverového nosiče objektivů. V případě potřeby lze jakýkoli nainstalovaný cíl rychle vyměnit za volitelný. Optika s korekcí do nekonečna a zvětšením od 50x do 800x. Revolverový nosič s objektivy je orientován směrem dovnitř – uživatel vidí objektivy vložené do optické dráhy.

Osvětlení

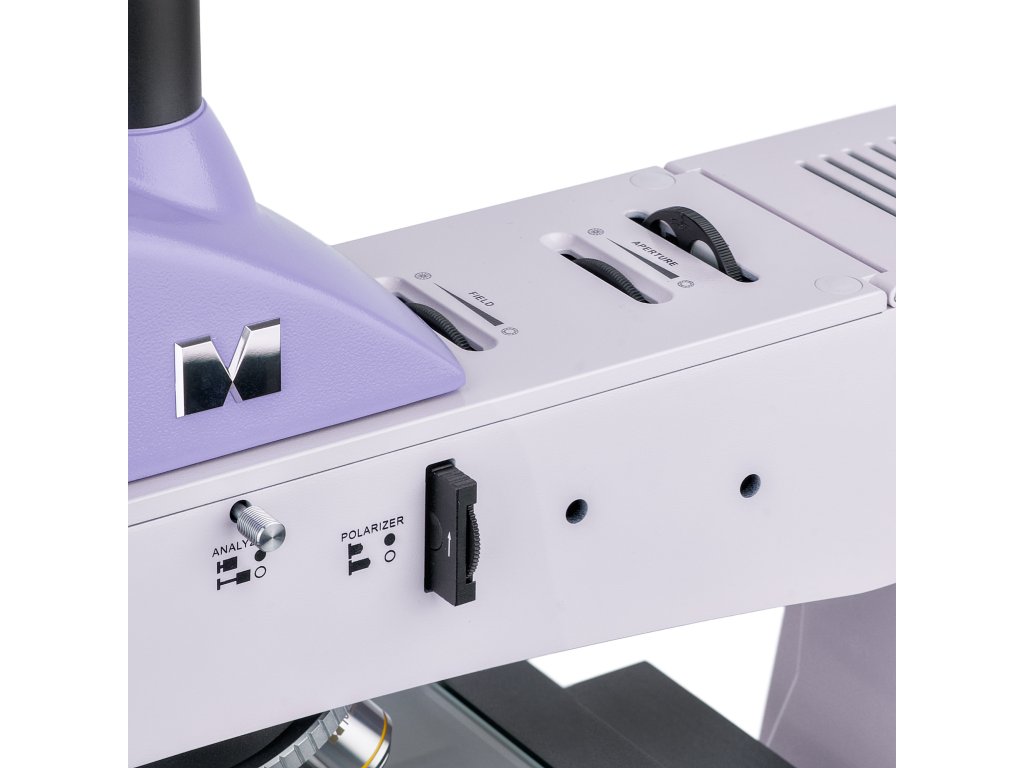

Systém osvětlení odraženým světlem je navržen tak, aby všechna pozorování byla co nejpodrobnější bez ohledu na použitý objektiv a mikroskopické techniky. Zdrojem světla je 50 W halogenová žárovka, která vytváří jasné, rovnoměrné a teplé osvětlení. K nastavení osvětlení lze použít Köhlerovu metodu, k dispozici jsou filtry pro podání barev a polarizační zařízení (vestavěný analyzátor a odnímatelný polarizátor). Zdroj světla, clonu a polní clony lze vycentrovat. Součástí osvětlovacího systému je také zařízení pro tmavé pole.

Pracovní stolek a zaostřovací mechanismus

Zvláštností mikroskopu je velký stolek o rozměrech 280x270 mm s rozsahem pohybu 204 mm podél os X a Y. Zaostřování se nastavuje otáčením knoflíků pro hrubé a jemné zaostřování. Jejich chod je plynulý a jistý a díky jemné hodnotě stupnice ostření je provoz při vysokém zvětšení přesný. Hrubé ostření má aretační knoflík a nastavení tuhosti. Zaostřovací knoflíky jsou umístěny na základně mikroskopu, takže můžete zaujmout uvolněnou a pohodlnou polohu. Ruce můžete položit na stůl a nedržet je ve vzduchu.

Příslušenství

Chcete-li využít mikroskop MAGUS Metal 650 BD na maximum, pořiďte si další příslušenství: okuláry, objektivy s dlouhou pracovní vzdáleností pro světlé i tmavé pole, kalibrační sklíčka, digitální fotoaparáty.

Klíčové vlastnosti:

• Přesné ostření: jemné ostření má hodnotu 0,7 µm; hrubé ostření má aretační knoflík a nastavení napětí
• Velký stolek pro snadné pozorování dlouhých a širokých objektů, velký rozsah pohybu stolku podél dvou os
• Rovinná achromatická optika, trinokulární hlava s rozdělovačem paprsků 100:0 a 0:100, trinokulární tubus pro instalaci kamery
• Zdroj světla, možnost vycentrování clony pole a clony, nastavení Köhlerova osvětlení, polarizační zařízení, sada barevných filtrů, techniky mikroskopie v temném poli
• Osvětlovač – 50 W halogenová žárovka s napájením 220 V a nastavením jasu
• Volitelné příslušenství

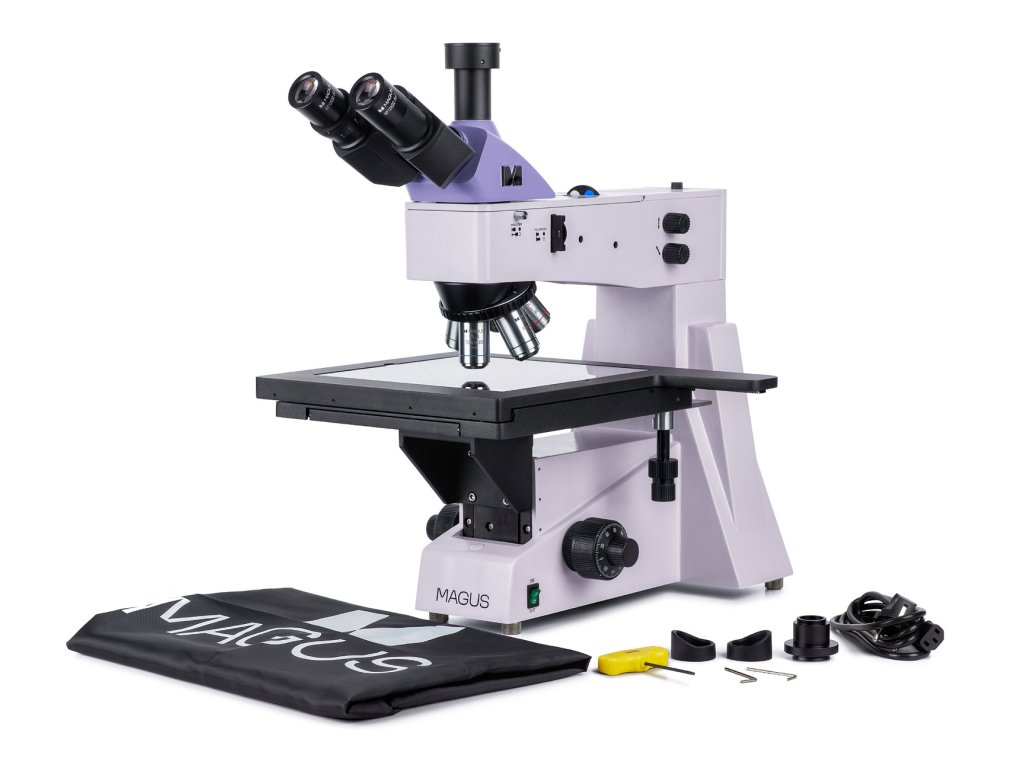

Obsah sady:

• Základna s napájecím vstupem, osvětlovačem odraženého světla, zaostřovacím mechanismem, pódiem a revolverovým nosičem objektivů
• Trinokulární hlava
• Rovinný achromatický objektiv s korekcí na nekonečno: PL L5x/0,12 BD WD 9,7 mm
• Rovinný achromatický objektiv s korekcí na nekonečno: PL L10x/0,25 BD WD 9,3 mm
• Rovinný achromatický objektiv s korekcí na nekonečno: PL L20x/0,40 BD WD 7,2 mm
• Rovinný achromatický objektiv s korekcí na nekonečno: PL L50х/0,70 BD WD 2,5 mm
• Rovinný achromatický objektiv s korekcí na nekonečno: PL L80x/0,80 BD WD: 0,8 mm
• Okulár 10x/22 mm s dlouhým očním reliéfem (2 ks)
• Adaptér typu C-mount 1x
• Šestihranný klíč
• Síťový napájecí kabel
• Protiprachová krytka
• Uživatelská příručka a záruční list

K dispozici na přání:

• 10x/22 mm okulár se stupnicí
• 12,5x/14 mm okulár (2 ks)
• 15x/15 mm okulár (2 ks)
• 20x/12 mm okulár (2 ks)
• 25x/9 mm okulár (2 ks)
• Rovinný achromatický objektiv s korekcí na nekonečno: PL L40x/0,60 BD WD 3,0 mm
• Rovinný achromatický objektiv s korekcí na nekonečno: PL L60x/0,70 BD WD 1,9 mm
• Rovinný achromatický objektiv s korekcí na nekonečno: PL L100х/0,85 (suchý) BD WD 0,4 mm
• Digitální fotoaparát
• Kalibrační sklíčko
