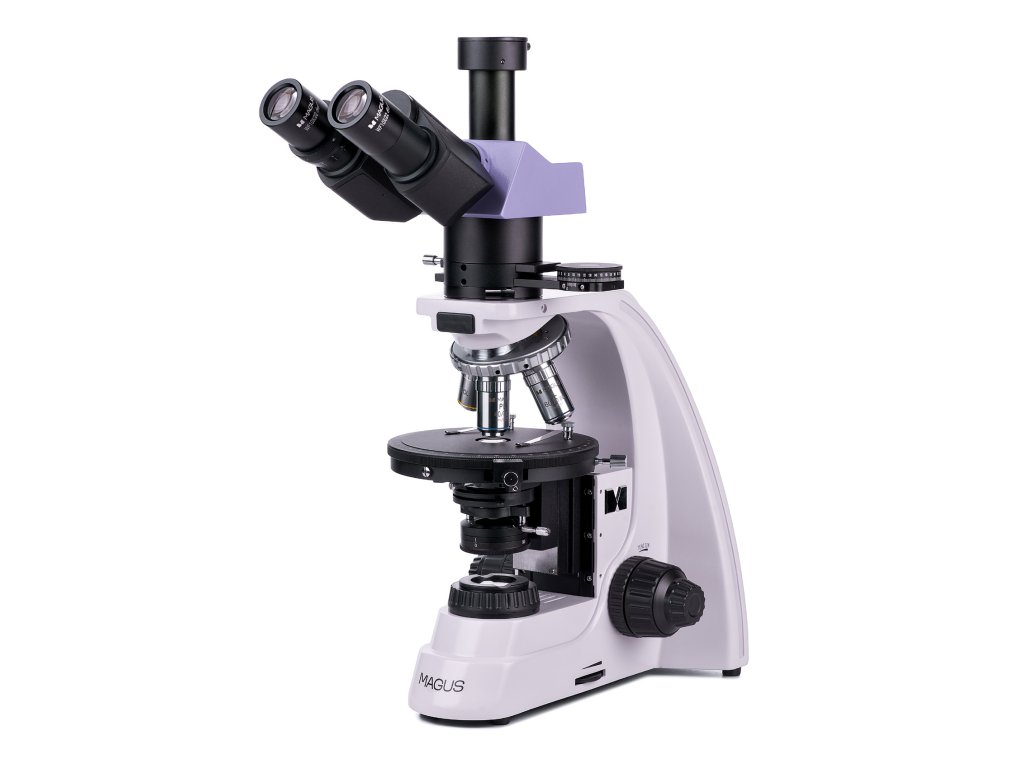

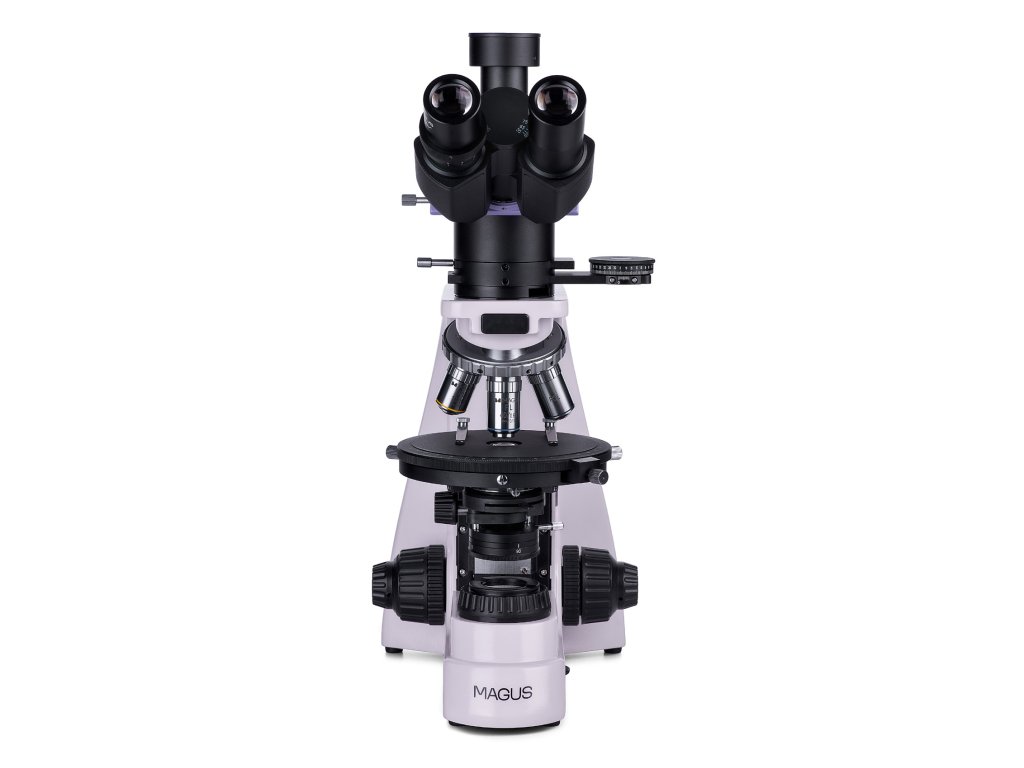

Polarizační mikroskop MAGUS Pol 800

Polarizační mikroskop MAGUS Pol 800 se používá ke studiu anizotropních objektů v polarizovaném a běžném procházejícím světle. Objekty studia mohou být biologické, geologické nebo polymerní. Optické prvky mikroskopu jsou bez vnitřního pnutí, což znamená, že nevytvářejí parazitní lomy. Vytvářejí jasný, vysoce kontrastní a autentický obraz. Funkčnost mikroskopu je užitečná v různých oblastech vědy: medicíně, soudním lékařství, mineralogii, petrografii, krystalografii atd.

Optika

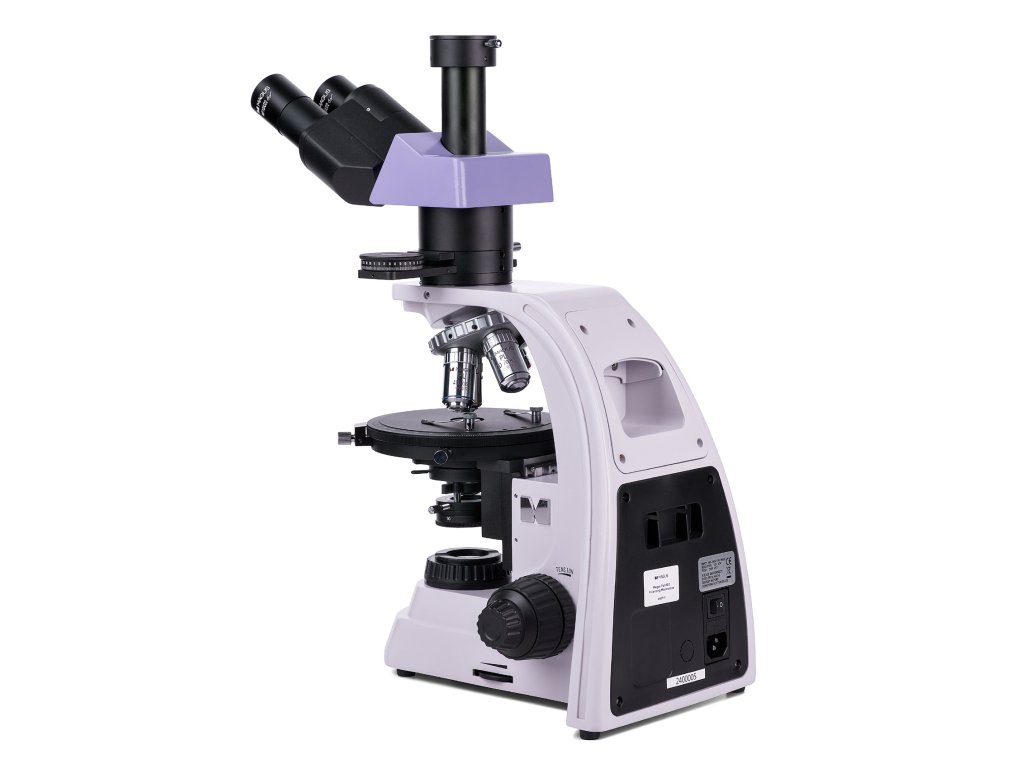

Trinokulární hlava je vybavena trinokulárním tubusem pro montáž digitálního fotoaparátu (fotoaparát není součástí dodávky). Pomocí přepínače na těle je osvětlení zcela nasměrováno buď do okulárových tubusů, nebo do digitálního fotoaparátu. Úhel 30° okulárových tubusů je pohodlný pro dlouhodobá pozorování a nezatěžuje krční svaly. Levý tubus má kroužek pro nastavení dioptrické korekce, ve kterém se otáčí a přizpůsobuje optiku mikroskopu jedinečnému zraku uživatele.

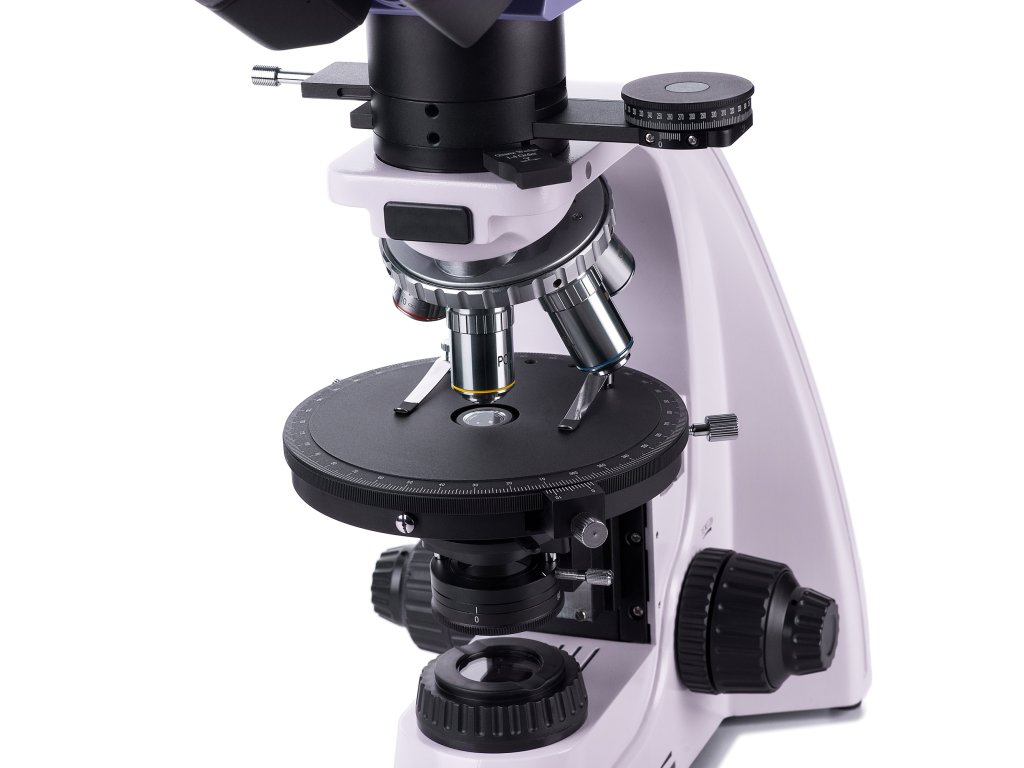

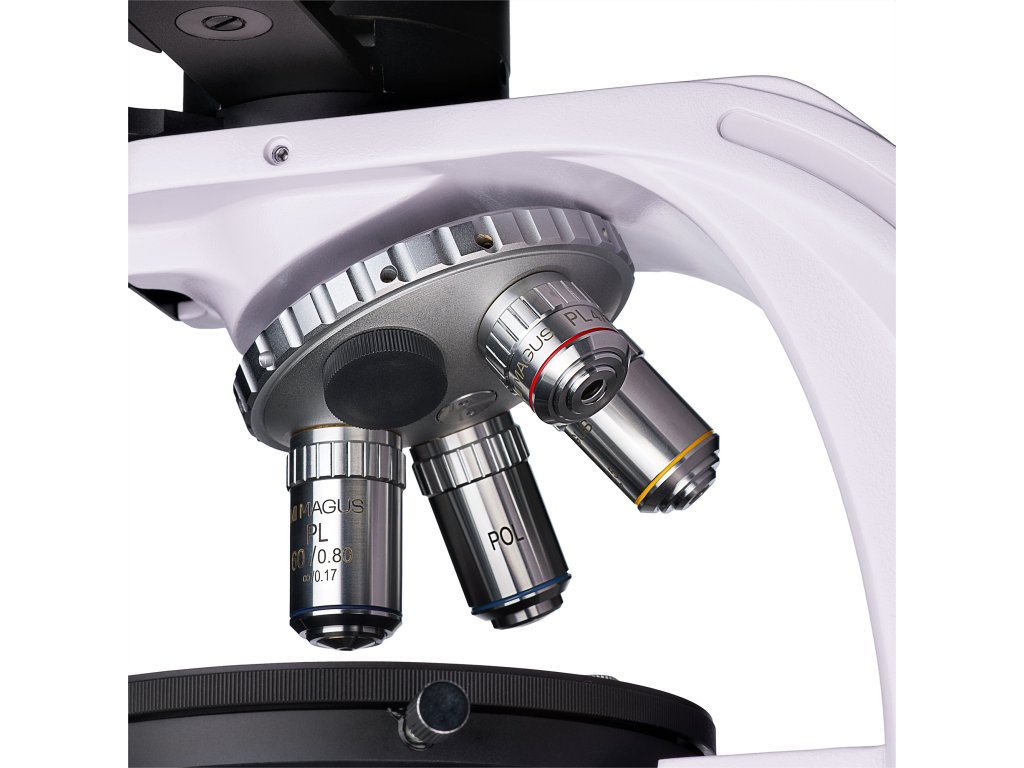

Revolverový nosič objektivů je navržen pro současnou instalaci pěti objektivů, přičemž čtyři jsou již součástí dodávky. Další objektiv z řady příslušenství MAGUS lze zakoupit samostatně. Všechny objektivy jsou navrženy pro práci s krycími sklíčky o tloušťce 0,17 mm. Díky konstrukci revolverového nosiče „mimo pozorovatele“ je objektiv vložený do optické dráhy při práci dobře viditelný, což výzkumníkovi usnadňuje práci. Sloty revolverového nosiče jsou vystředěné.

Osvětlení

Zdroj světla je umístěn pod pracovním stolkem zkoumaného objektu, to znamená, že pozorování se provádí v procházejícím světle. Halogenová žárovka o výkonu 30 W vytváří jasné, pro oči příjemné osvětlení, které je vhodné pro použití na všech objektivech. Nastavením osvětlení pomocí Köhlerovy metody se dosáhne vyššího kontrastu a lepší kvality obrazu.

Mikroskop je vybaven polarizátorem a analyzátorem. Pro práci v polarizovaném světle se do optické dráhy zavede analyzátor a úhel polarizace se mění vzájemným otáčením polarizátoru a analyzátoru. Mikroskop má také mezilehlý nástavec, který drží Bertrandovu čočku a má slot pro kompenzátory. Kompenzátory zvyšují kontrast vzorků se slabým dvojlomem a Bertrandova čočka je určena pro konoskopické studie.

Pracovní stolek a zaostřovací mechanismus

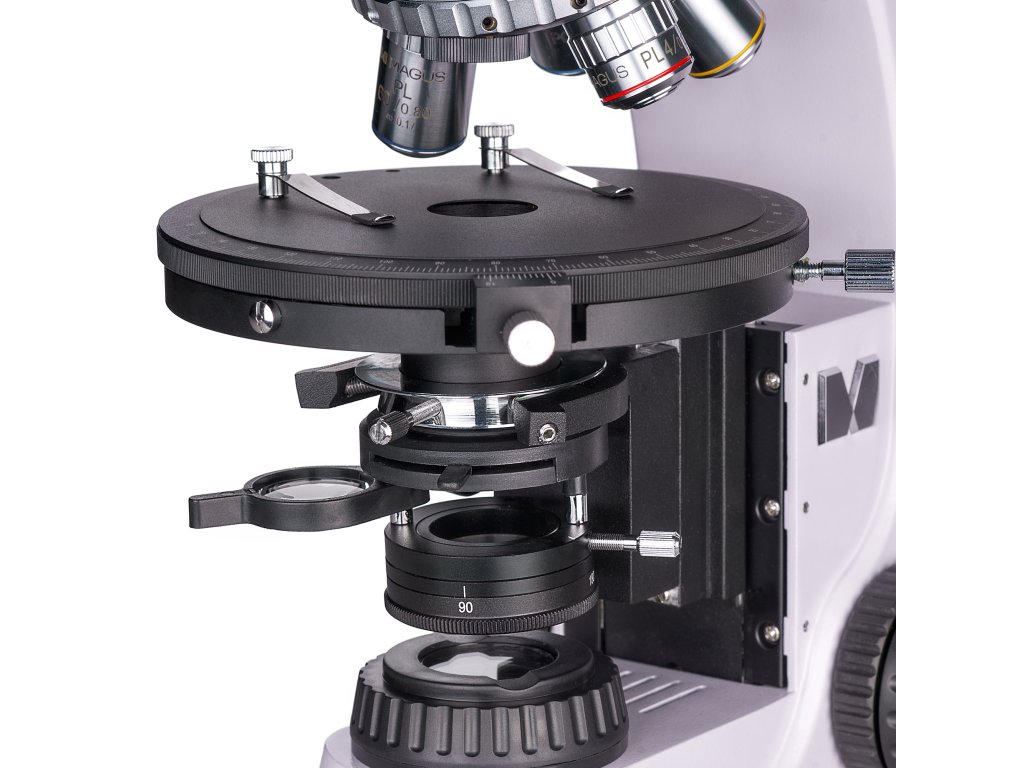

Pracovní stolek mikroskopu se otáčí, což umožňuje rychle měnit lom světla vzorkem při práci v polarizovaném světle. Pracovní stole je vystředěn vzhledem k optické ose mikroskopu, má odstupňování úhlu natočení a stupnici, která umožňuje určit úhel s přesností 0,1°.

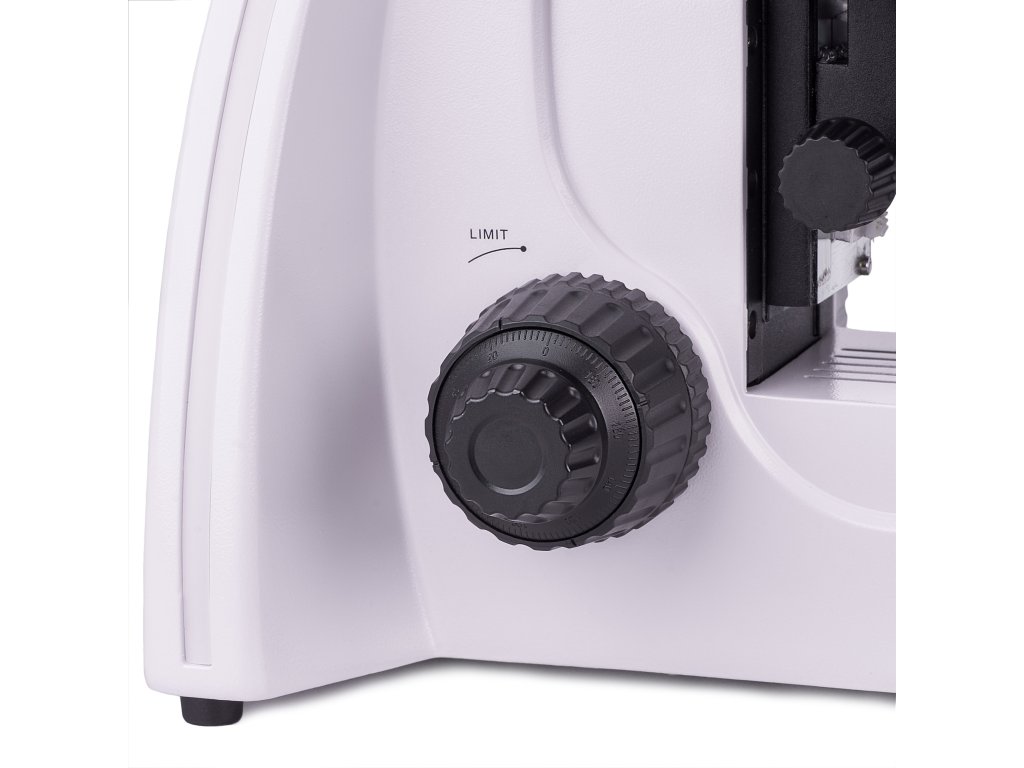

Zaostřovací mechanismus umožňuje hrubé a jemné nastavení ostrosti. Pro hrubé ostření je k dispozici aretace hrubého ostření a pro co nejpohodlnější ovládání můžete také nastavit i tuhost hrubého zaostřování.

Příslušenství

K mikroskopu jsou k dispozici volitelné okuláry, objektivy, digitální fotoaparáty a kalibrační sklíčka. Rozšiřují možnosti mikroskopu pro provádění výzkumných úkolů.

Klíčové vlastnosti:

• Pozorování v procházejícím světle ve světlém poli a metodami polarizace
• Zdrojem osvětlení je 30 W halogenová žárovka s „teplým“ spektrem světla, které je příjemné pro oči
• Polarizace je dosažena pomocí otočného analyzátoru a polarizátoru; mezilehlý nástavec má Bertrandovu čočku a slot pro kompenzátory
• Osvětlení je možné nastavit podle Köhlerovy metody, což zlepšuje čitelnost obrazu
• Trinokulární tubus umožňuje instalaci digitálního fotoaparátu do trinokulárního tubusu
• Rovinné achromatické objektivy s korekcí na nekonečno jsou bez vnitřního pnutí; sloty revolverového nosiče objektivů jsou vystředěny
• Otočný pracovní stolek, hrubé a jemné ostření
• Kompatibilní s dalším příslušenstvím: okuláry, objektivy atd.

Obsah sady:

• Základna s napájecím vstupem, zdroj procházejícího světla a kondenzor, zaostřovací mechanismus, pracovní stolek a revolverový nosič objektivů
• Trinokulární hlava
• Mezilehlý tubus s Bertrandovou čočkou, analyzátorem a slotem pro kompenzátor
• Kompenzátory: λ kompenzátor, λ/4 kompenzátor, křemenný klín
• Rovinný achromatický objektiv s korekcí na nekonečno: PL 4x/0,10 WD 21 mm
• Rovinný achromatický objektiv s korekcí na nekonečno: PL 10x/0,25 WD 5,0 mm
• Rovinný achromatický objektiv s korekcí na nekonečno: PL 40x/0,65 (odpružený) WD 0,66 mm
• Rovinný achromatický objektiv s korekcí na nekonečno: PL 60x/0,80 (odpružený) WD 0,46 mm
• Okulár 10x/22 mm s dlouhým očním reliéfem (2 ks)
• 10x/22 mm okulár se stupnicí. Hodnota na stupnici, mm 0,1 mm
• Adaptér typu C-mount 1x
• Šestihranný klíč
• Napájecí kabel
• Protiprachová krytka
• Uživatelská příručka a záruční list

K dispozici na přání:

• 10x/22 mm okulár se zaměřovacím křížem
• 12,5x/14 mm okulár (2 ks)
• 15x/15 mm okulár (2 ks)
• 20x/12 mm okulár (2 ks)
• 25x/9 mm okulár (2 ks)
• Rovinný achromatický objektiv s korekcí na nekonečno: PL 5x/0,12 WD 26,1 mm
• Rovinný achromatický objektiv s korekcí na nekonečno: PL 20x/0,4 WD 8,8 mm
• Rovinný achromatický objektiv s korekcí na nekonečno, fluorescenční: PL 100x/1,25 (odpružený, olejová imerze) WD 0,36 mm
• Rovinný achromatický objektiv s korekcí na nekonečno, fluorescenční: PL 100x/0,8 (odpružený, suchý) WD 2,02 mm
• Mechanický pracovní stolek
• Digitální fotoaparát
• Kalibrační sklíčko
