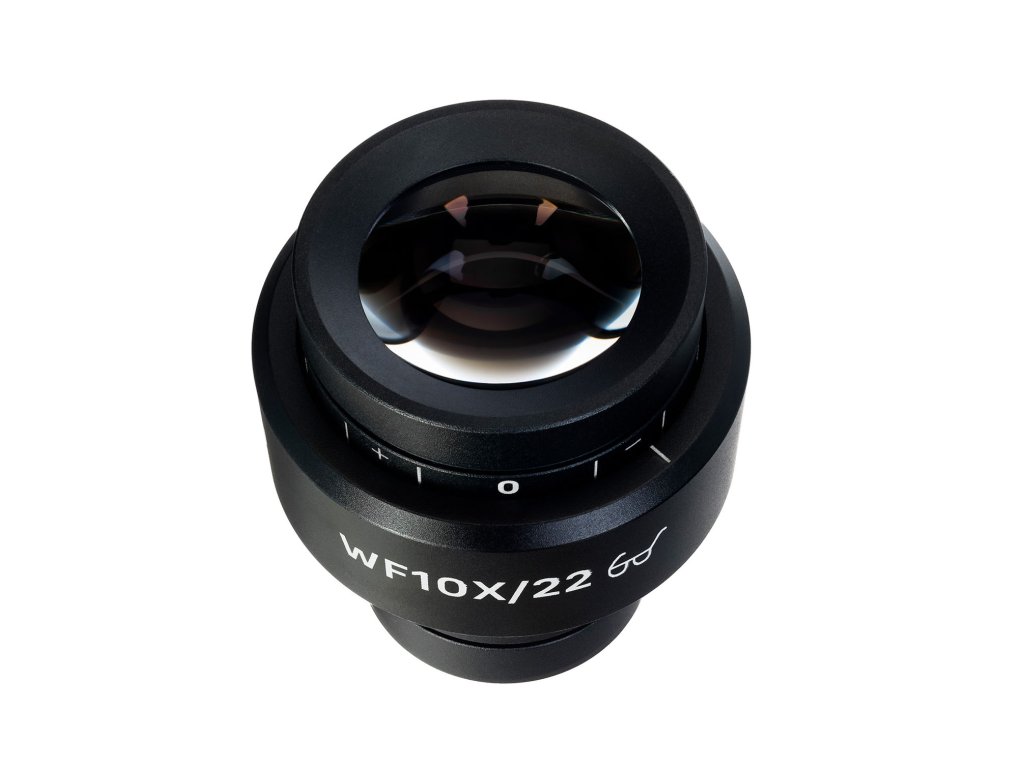

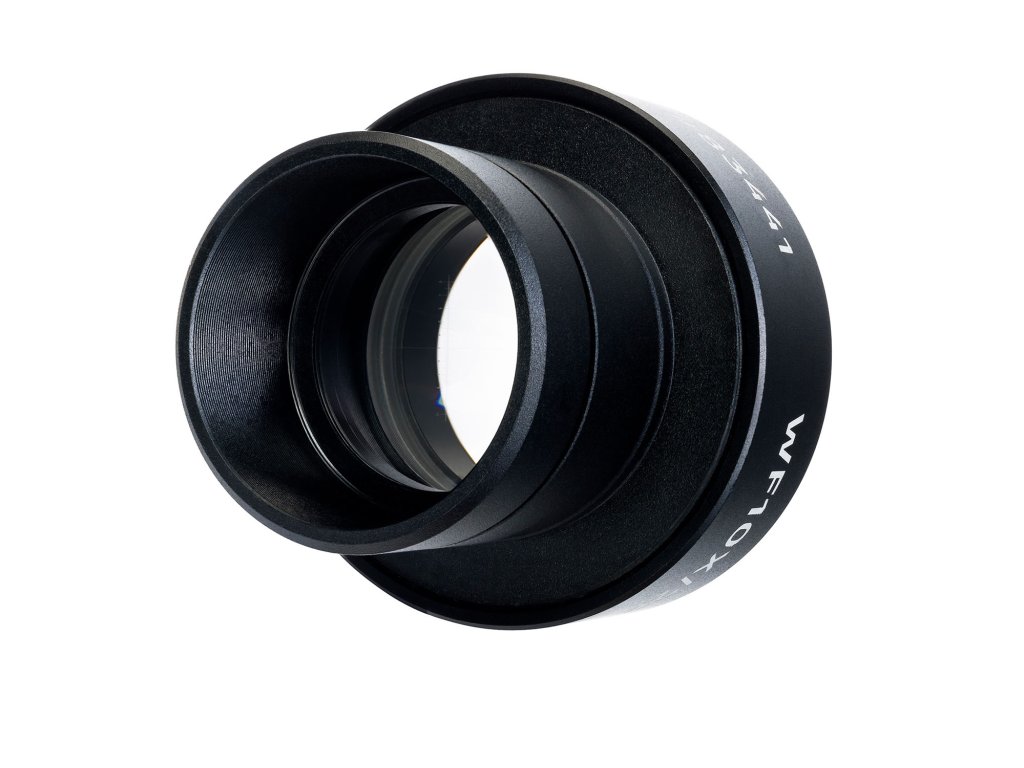

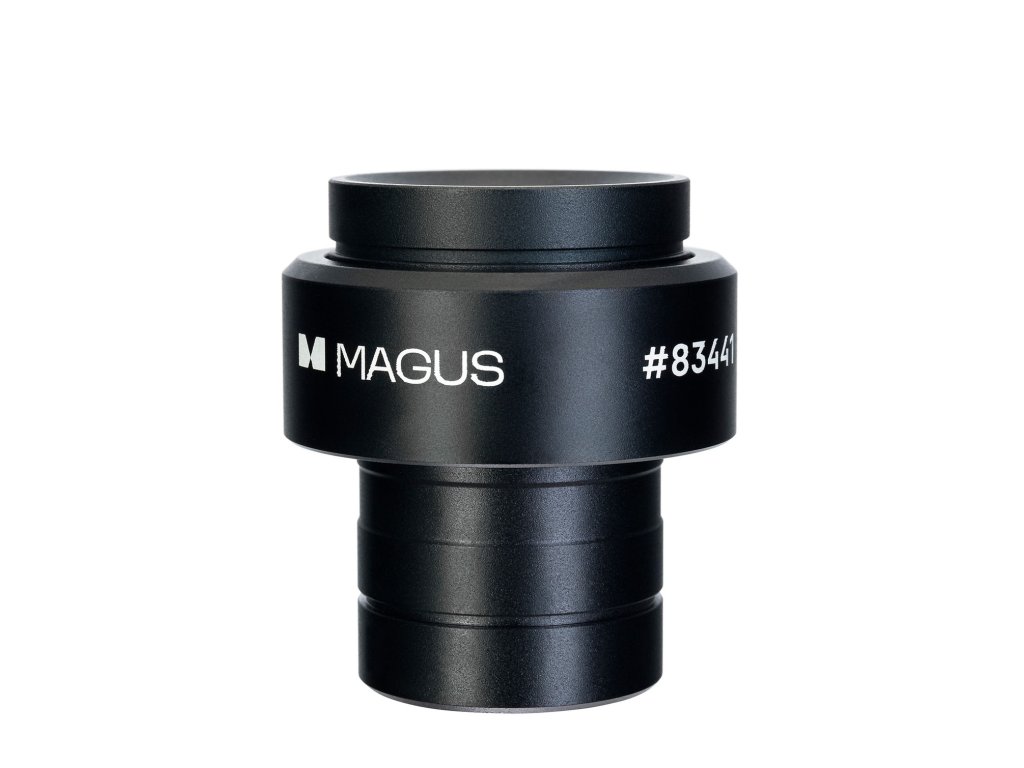

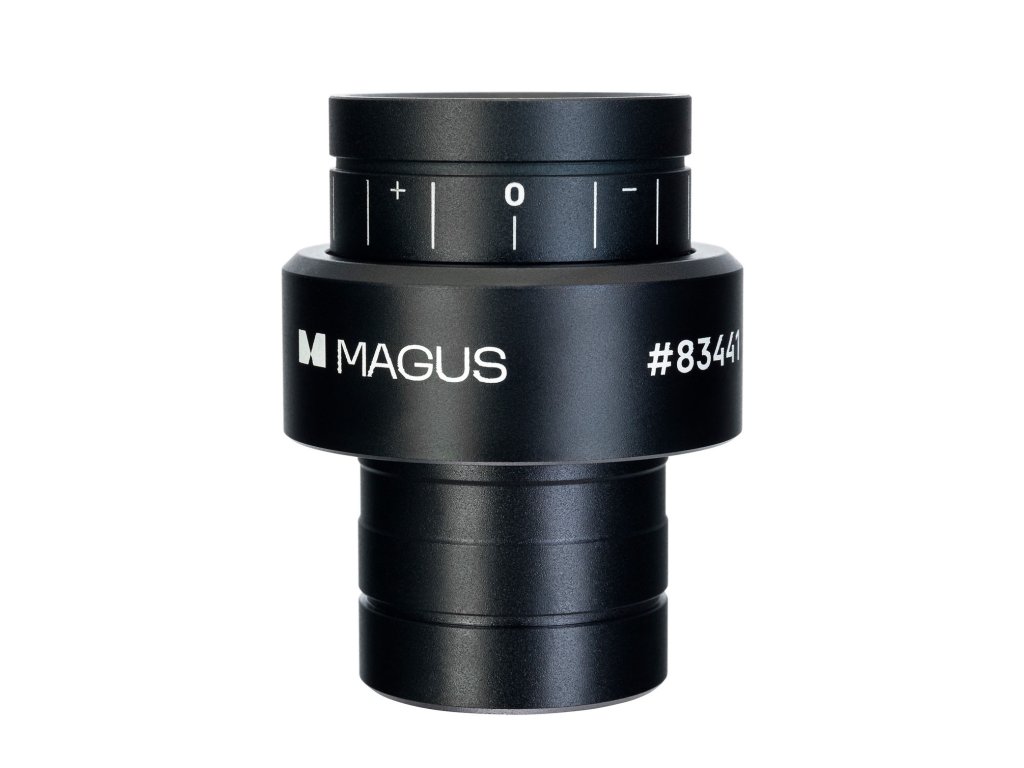

Okulár se stupnicí MAGUS SE10S 10х/22 mm (D 30 mm)

Okulár SE10S má nejen 10x zvětšení, ale je také vybaven stupnicí pro hodnocení velikosti vzorku nebo jeho struktur v milimetrech nebo mikronech. Stupnice je značena po 0,1 mm a je umístěna v oblasti polní clony okuláru. Než začnete měřit, zkalibrujte stupnici podle parametrů každého objektivu, se kterým plánujete pracovat. Model SE10S se instaluje do tubusu o průměru 30 mm.

Kalibrace

Kalibrace se provádí pomocí kalibračního sklíčka (mikrometru pracovního stolku). Umístěte jej na pracovní stolek a zaměřte mikroskop na jeho stupnici rozdělenou na 0,1 mm dílky. Poté otáčejte okulárem v tubusu, dokud nebudou dílky na stupnici okuláru rovnoběžné s dílky na kalibračním sklíčku.

Výpočet

Pro kalibraci okulárové stupnice pro vybraný objektiv použijte vzorec:
E=TL/A, kde
E – dílek stupnice okuláru;
T – dílek stupnice mikrometru na pracovním stolku vyznačené na mikrometru pracovního stolku (0,01 mm);
L – počet dílků na stupnici mikrometru pracovního stolku;
A – počet dílků na stupnici okuláru.

Hodnota E musí být zapsána pro každý objektiv. Při měření vzorku spočítejte počet dílků na okulárové stupnici mezi dvěma požadovanými body. Poté toto číslo vynásobte číslem E. Výsledkem je lineární hodnota měřeného objektu.

Kompatibilita:

• Stereomikroskop MAGUS Stereo 9T
